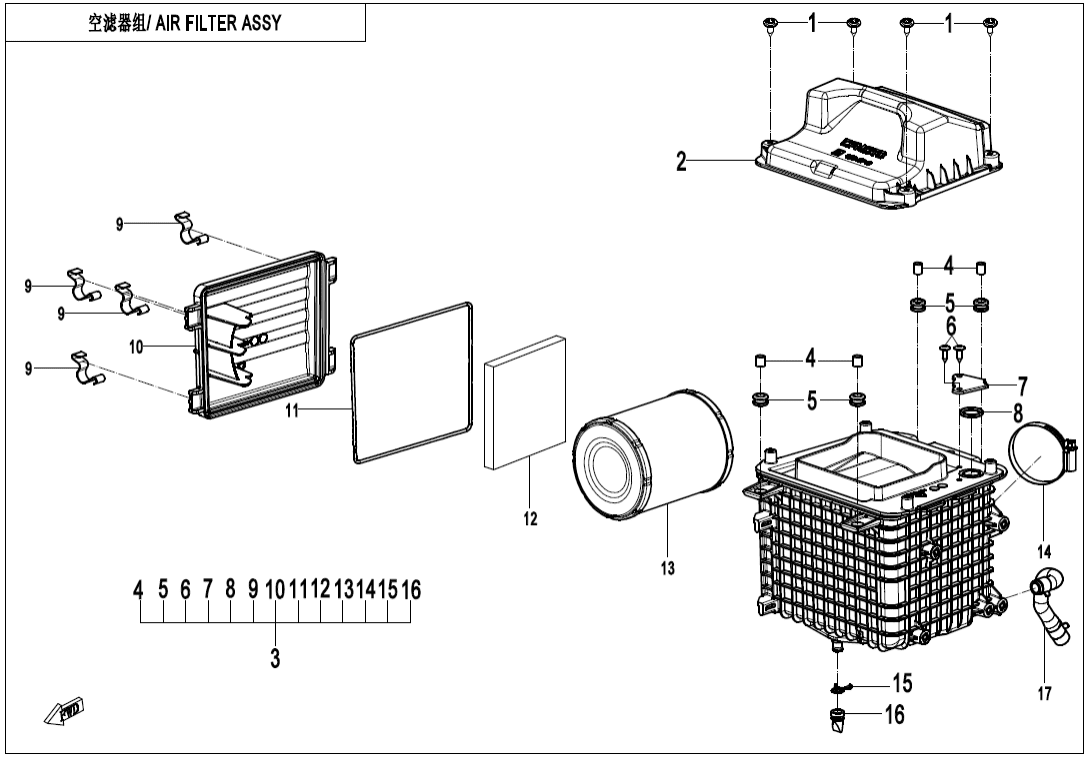

F41 AIR FILTER ASSY (17)
Motor (424)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky INNER HEX SLEF-TAPPING SCREW ST4.8x165BWV-040016-5000 |
Počet 4 | Cena 15,54 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky AIR FILTER LH HOUSING0GQV-111006-5000 |
Počet 1 | Cena 419 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SEAL RING0GQV-111000-5000-22 |
Počet 1 | Cena 46,61 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SPONGE0GQV-111000-5000-24 |
Počet 1 | Cena 124 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 13 |
Název součástky Kód součástky FILTER ELEMENT0GQV-111008-5000 |
Počet 1 | Cena 388 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky Objímka0GQV-111000-5000-21 |
Počet 1 | Cena 62,15 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Objímka0GQV-115000-1000-27 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky DUST VALVE0GQV-115000-1001-23 |
Počet 1 | Cena 46,61 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky EXHAUST RECYCLE PIPE9DQV-000304-1102 |
Počet 1 | Cena 31,07 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 2 |
Název součástky Kód součástky AIR FILTER UPPER COVER0GRV-111012-5001 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 3 |
Název součástky Kód součástky AIR FILTER ASSY0GRV-111000-5001 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 4 |
Název součástky Kód součástky COLLAR BUSHING0GQV-111000-5000-20 |
Počet 4 | Cena 62,15 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky RUBBER RING0SQV-110000-1000-22 |
Počet 4 | Cena 46,61 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.8x1630110-480160010 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky OIL CAVITY PRESSURE CAP0GQV-111011-5000 |
Počet 1 | Cena 218 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky SEAL RING0GQV-111000-5000-23 |
Počet 1 | Cena 46,61 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky CLASP0GQV-110006-1000 |
Počet 4 | Cena 46,61 Kč |
