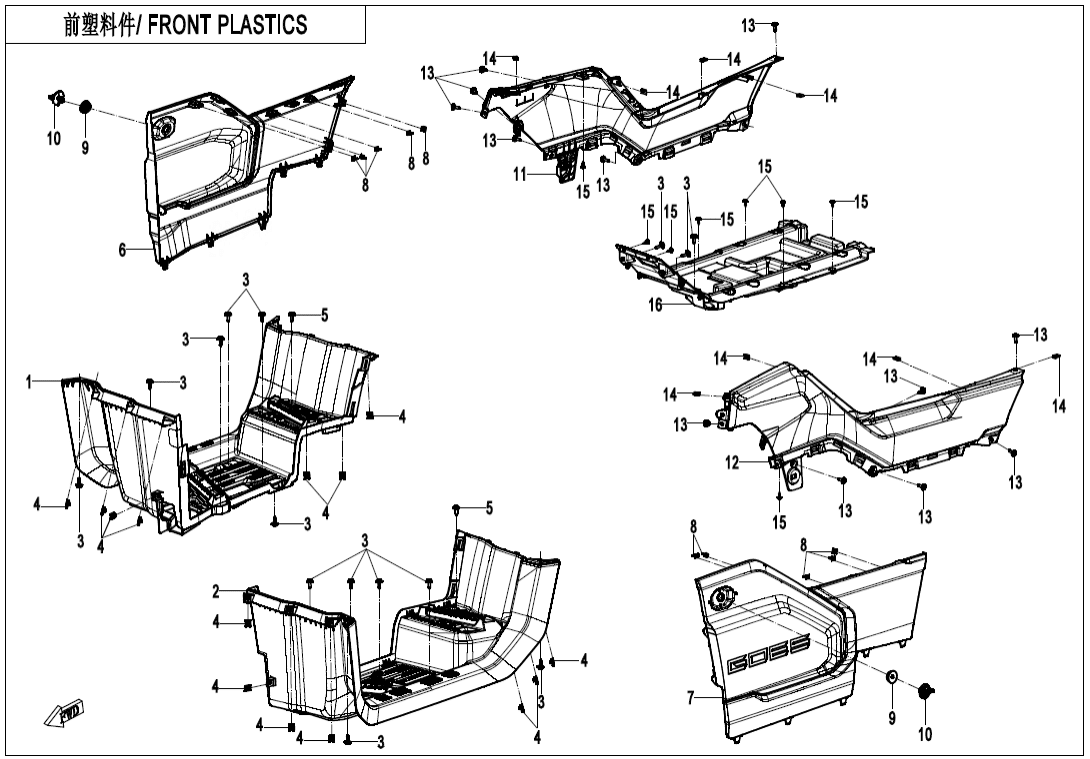

F04‑3 MIDDLE PLASTICS
F00‑1 ENGINE MOUNTING PARTS (13)
F00‑2 CVT AIR PIPE (16)
F01‑A LOCK KIT(WITHOUT FUEL TANK LOCK) (2)
F01‑B LOCK KIT(WITH FUEL TANK LOCK) (4)
F02 MUFFLER (44)
F03‑A FRAME (18)
F03‑B FRAME(FOR T‑BOX) (18)
F04‑1-V1 FRONT PLASTICS (22)
F04‑1-V2 FRONT PLASTICS (24)
F04‑2 FRONT PLASTICS (18)
F04‑3 MIDDLE PLASTICS (9)
F04‑4 REAR PLASTICS (25)
F04‑5 BOTTOM PLASTICS (5)
F05 FRONT SUSPENSION (19)
F06 REAR SUSPENSION (23)
F07‑A FRONT WHEEL(ALUMIN) (13)
F07‑B FRONT WHEEL(STEEL) (13)
F08 BRAKE SYSTEM (47)
F10‑1 HANDLEBAR (13)
F10‑2-A STEERING SYSTEM (17)
F10‑2-B STEERING SYSTEM(EPS) (26)
F10‑3 HAND GUARD (6)
F11‑A REAR WHEEL(ALUMIN) (13)
F11‑B REAR WHEEL(STEEL) (13)
F12 FUEL TANK (29)
F13 SEAT (10)
F14 RACK (12)
F15‑1 ELECTRIC SYSTEM (45)
F15‑2-A‑V1 TOWING WINCH(WIRE ROPE) (20)
F15‑2-A‑V2 TOWING WINCH(WIRE ROPE) (20)
F15‑2-B‑V1 TOWING WINCH(NYLON ROPE) (22)
F15‑2-B‑V2 TOWING WINCH(NYLON ROPE) (22)
F16 LIGHTS (8)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (32)
F19‑1-A DECAL KITS(STEELCORE GREY) (7)
F19‑1-B DECAL KITS(PINEHILL GREEN) (7)
F19‑2 WARNING DECAL (15)
F20 TOOL (1)
F23‑A BUMPER(WITHOUT FRONT LICENSE PLATE) (7)
F27 FRONT CV SHAFT (3)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (19)
F31 FRONT AXLE (75)
F32 GEAR SHIFTING (27)
F33‑A REAR AXLE(NO DIFFERENTIAL) (55)
F33‑B REAR AXLE(WITH DIFFERENTIAL) (72)
F38 OWNER\'S MANUAL (1)
F40‑A TOWBAR(PIN SHAFT CONNECTION ) (4)
F40‑B TOWBAR(BLOT CONNECTION) (4)
F41 AIR FILTER ASSY (17)
Motor (424)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky RH FOOT PEDAL9CRV-042023-1301 |
Počet 1 | Cena 1 305 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 10 |
Název součástky Kód součástky LOCK KNOB9NTV-045602-1201 |
Počet 2 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 11 |
Název součástky Kód součástky RH SIDE PANEL9CRV-042021-1301-0A400 |
Počet 1 | Cena 715 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 11 |
Název součástky Kód součástky RH SIDE PANEL9CRV-042021-1301-0A500 |
Počet 1 | Cena 715 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 12 |
Název součástky Kód součástky LH SIDE PANEL9CRV-042011-1301-0A400 |
Počet 1 | Cena 715 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 12 |
Název součástky Kód součástky LH SIDE PANEL9CRV-042011-1301-0A500 |
Počet 1 | Cena 715 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 13 |
Název součástky Kód součástky INNER HEX BOLT M6x205BWV-040008-5000 |
Počet 12 | Cena 15,54 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky CLAMP ST4.85020-040049 |
Počet 8 | Cena 15,54 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky INNER HEX SLEF-TAPPING SCREW ST4.8x165BWV-040016-5000 |
Počet 8 | Cena 15,54 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky SEAT BASE PLATE9CRV-041020-1301 |
Počet 1 | Cena 466 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 2 |
Název součástky Kód součástky LH FOOT PEDAL9CRV-042013-1301 |
Počet 1 | Cena 1 305 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 3 |
Název součástky Kód součástky INNER HEX BOLT M6x205BWV-040007-5000 |
Počet 15 | Cena 15,54 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 4 |
Název součástky Kód součástky NUT CLIP M68030-040800-00001 |
Počet 14 | Cena 15,54 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky HEX COLLAR/INNER HEX COMBINATION BOLT9DQV-040002-1100 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky RH COVER PLATE9CRV-042024-1301 |
Počet 1 | Cena 746 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 7 |
Název součástky Kód součástky LH COVER PLATE9CRV-042014-1301 |
Počet 1 | Cena 746 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 8 |
Název součástky Kód součástky A-CLASP7DHV-040001-1000 |
Počet 10 | Cena 15,54 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky LOCK KNOB RUBBER SLEEVE9NTV-045605-1201 |
Počet 2 | Cena 31,07 Kč |
není skladem Poptat tento díl |
