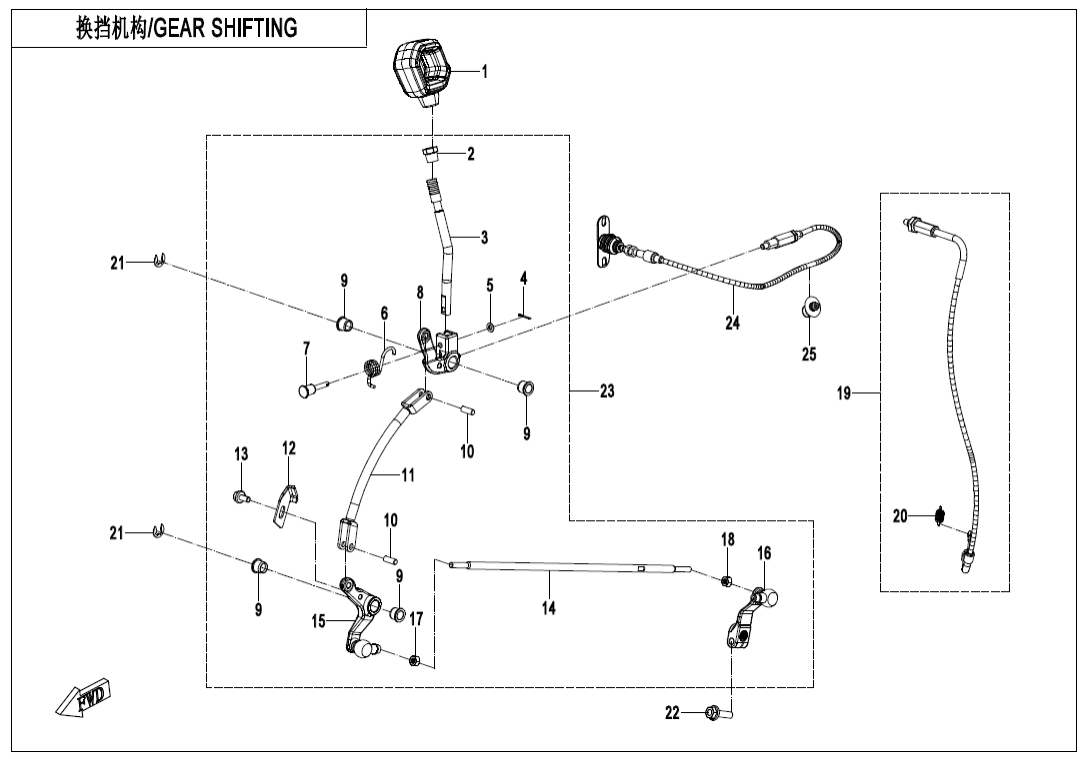

F32 GEAR SHIFTING
F00‑1 ENGINE MOUNTING PARTS (13)
F00‑2 CVT AIR PIPE (16)
F01‑A LOCK KIT(WITHOUT FUEL TANK LOCK) (2)
F01‑B LOCK KIT(WITH FUEL TANK LOCK) (4)
F02 MUFFLER (44)
F03‑A FRAME (18)
F03‑B FRAME(FOR T‑BOX) (18)
F04‑1-V1 FRONT PLASTICS (22)
F04‑1-V2 FRONT PLASTICS (24)
F04‑2 FRONT PLASTICS (18)
F04‑3 MIDDLE PLASTICS (9)
F04‑4 REAR PLASTICS (25)
F04‑5 BOTTOM PLASTICS (5)
F05 FRONT SUSPENSION (19)
F06 REAR SUSPENSION (23)
F07‑A FRONT WHEEL(ALUMIN) (13)
F07‑B FRONT WHEEL(STEEL) (13)
F08 BRAKE SYSTEM (47)
F10‑1 HANDLEBAR (13)
F10‑2-A STEERING SYSTEM (17)
F10‑2-B STEERING SYSTEM(EPS) (26)
F10‑3 HAND GUARD (6)
F11‑A REAR WHEEL(ALUMIN) (13)
F11‑B REAR WHEEL(STEEL) (13)
F12 FUEL TANK (29)
F13 SEAT (10)
F14 RACK (12)
F15‑1 ELECTRIC SYSTEM (45)
F15‑2-A‑V1 TOWING WINCH(WIRE ROPE) (20)
F15‑2-A‑V2 TOWING WINCH(WIRE ROPE) (20)
F15‑2-B‑V1 TOWING WINCH(NYLON ROPE) (22)
F15‑2-B‑V2 TOWING WINCH(NYLON ROPE) (22)
F16 LIGHTS (8)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (32)
F19‑1-A DECAL KITS(STEELCORE GREY) (7)
F19‑1-B DECAL KITS(PINEHILL GREEN) (7)
F19‑2 WARNING DECAL (15)
F20 TOOL (1)
F23‑A BUMPER(WITHOUT FRONT LICENSE PLATE) (7)
F27 FRONT CV SHAFT (3)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (19)
F31 FRONT AXLE (75)
F32 GEAR SHIFTING (27)
F33‑A REAR AXLE(NO DIFFERENTIAL) (55)
F33‑B REAR AXLE(WITH DIFFERENTIAL) (72)
F38 OWNER\'S MANUAL (1)
F40‑A TOWBAR(PIN SHAFT CONNECTION ) (4)
F40‑B TOWBAR(BLOT CONNECTION) (4)
F41 AIR FILTER ASSY (17)
Motor (424)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky GEARSHIFT LEVER9DRV-320010-1100 |
Počet 1 | Cena 295 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 10 |
Název součástky Kód součástky Čep9DQV-321000-1100-21 |
Počet 2 | Cena 31,07 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky CONNECTING ROD9DRV-321400-1100 |
Počet 1 | Cena 249 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 12 |
Název součástky Kód součástky REVERSE LIMIT PLATE9DQV-321007-1100 |
Počet 1 | Cena 31,07 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky HEX FLANGE BOLT30023-060012810 |
Počet 1 | Cena 15,54 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 14 |
Název součástky Kód součástky ADJUSTING ROD 29DRV-321005-1100 |
Počet 1 | Cena 218 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 15 |
Název součástky Kód součástky GEARSHIFT SWING ARM ASSY 29DQV-321200-1100 |
Počet 1 | Cena 575 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 16 |
Název součástky Kód součástky SWING ARM ASSY 39DRV-321300-1100 |
Počet 1 | Cena 621 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 17 |
Název součástky Kód součástky Matice30200-06081L |
Počet 1 | Cena 31,07 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 18 |
Název součástky Kód součástky NUT M630200-060810 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky CABLE, PARKING LOCK9DQV-320400-1101 |
Počet 1 | Cena 357 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 19 |
Název součástky Kód součástky PARKING LOCK CABLE ASSY9DQV-320400-1100 |
Počet 1 | Cena 264 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 2 |
Název součástky Kód součástky LOCK NUT，GEARSHIFT9CR6-321301 |
Počet 1 | Cena 93,22 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky GEARSHIFT SPRIING9010-080202 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky SPLIT WASHER, 830802-00805 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky BOLT M6x2230006-060022810 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky GEARSHIFT ASSY9DRV-321000-1101 |
Počet 1 | Cena 2 579 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 24 |
Název součástky Kód součástky PARKING LOCK CABLE 29DQV-320500-1102 |
Počet 1 | Cena 280 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky LOCK CABLE 29DQV-320500-1101 |
Počet 1 | Cena 264 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 25 |
Název součástky Kód součástky TIE BAND7030-150005 |
Počet 1 | Cena 31,07 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky GEARSHIFT CONTROL LEVER9DRV-321008-1101 |
Počet 1 | Cena 202 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 4 |
Název součástky Kód součástky COTTER PIN30903-0161210 Alternativy: 30903-0162010 |
Počet 1 | Cena 15,54 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 5 |
Název součástky Kód součástky Podložka30306-050110 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky TROSION SPRING9DRV-321002-1100 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 7 |
Název součástky Kód součástky STEPPED PIN SHAFT WITH HOLE9DRV-321006-1100 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 8 |
Název součástky Kód součástky GEARSHIFT SWING ARM ASSY 19DRV-321003-1100 |
Počet 1 | Cena 544 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 9 |
Název součástky Kód součástky BUSHING, ARM9CR6-321003 |
Počet 4 | Cena 15,54 Kč |
