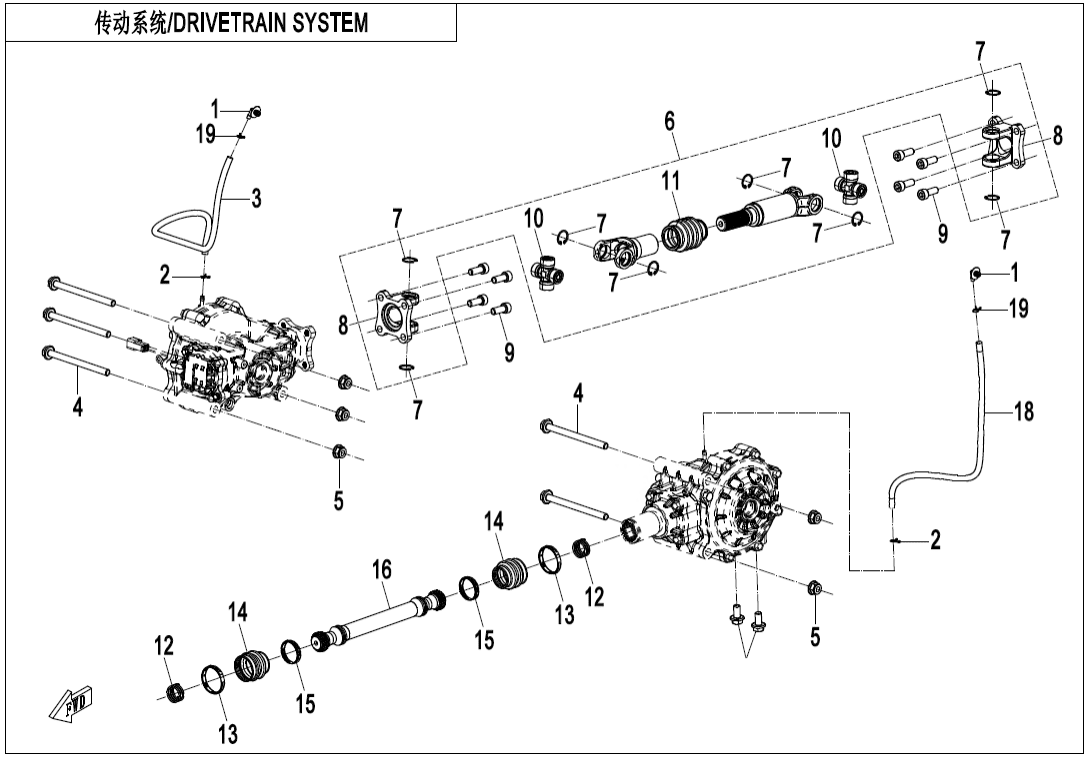

F30 DRIVETRAIN SYSTEM
F00‑1 ENGINE MOUNTING PARTS (13)
F00‑2 CVT AIR PIPE (16)
F01‑A LOCK KIT(WITHOUT FUEL TANK LOCK) (2)
F01‑B LOCK KIT(WITH FUEL TANK LOCK) (4)
F02 MUFFLER (44)
F03‑A FRAME (18)
F03‑B FRAME(FOR T‑BOX) (18)
F04‑1-V1 FRONT PLASTICS (22)
F04‑1-V2 FRONT PLASTICS (24)
F04‑2 FRONT PLASTICS (18)
F04‑3 MIDDLE PLASTICS (9)
F04‑4 REAR PLASTICS (25)
F04‑5 BOTTOM PLASTICS (5)
F05 FRONT SUSPENSION (19)
F06 REAR SUSPENSION (23)
F07‑A FRONT WHEEL(ALUMIN) (13)
F07‑B FRONT WHEEL(STEEL) (13)
F08 BRAKE SYSTEM (47)
F10‑1 HANDLEBAR (13)
F10‑2-A STEERING SYSTEM (17)
F10‑2-B STEERING SYSTEM(EPS) (26)
F10‑3 HAND GUARD (6)
F11‑A REAR WHEEL(ALUMIN) (13)
F11‑B REAR WHEEL(STEEL) (13)
F12 FUEL TANK (29)
F13 SEAT (10)
F14 RACK (12)
F15‑1 ELECTRIC SYSTEM (45)
F15‑2-A‑V1 TOWING WINCH(WIRE ROPE) (20)
F15‑2-A‑V2 TOWING WINCH(WIRE ROPE) (20)
F15‑2-B‑V1 TOWING WINCH(NYLON ROPE) (22)
F15‑2-B‑V2 TOWING WINCH(NYLON ROPE) (22)
F16 LIGHTS (8)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (32)
F19‑1-A DECAL KITS(STEELCORE GREY) (7)
F19‑1-B DECAL KITS(PINEHILL GREEN) (7)
F19‑2 WARNING DECAL (15)
F20 TOOL (1)
F23‑A BUMPER(WITHOUT FRONT LICENSE PLATE) (7)
F27 FRONT CV SHAFT (3)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (19)
F31 FRONT AXLE (75)
F32 GEAR SHIFTING (27)
F33‑A REAR AXLE(NO DIFFERENTIAL) (55)
F33‑B REAR AXLE(WITH DIFFERENTIAL) (72)
F38 OWNER\'S MANUAL (1)
F40‑A TOWBAR(PIN SHAFT CONNECTION ) (4)
F40‑B TOWBAR(BLOT CONNECTION) (4)
F41 AIR FILTER ASSY (17)
Motor (424)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky BREATHER HOSE CONNECTOR9AWV-315001-8000 |
Počet 2 | Cena 58,08 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky CLAMP A830601-108010 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky FRONT GEAR CASE BREATHER HOSE9DQV-310001-1100 |
Počet 1 | Cena 46,61 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky Šroub30006-102130810 |
Počet 5 | Cena 116 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 05 |
Název součástky Kód součástky Matice30204-102110 Alternativy: 30204-102810 |
Počet 5 | Cena 15,54 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 06 |
Název součástky Kód součástky FRONT DRIVE SHAFT9DQV-290100-1100 |
Počet 1 | Cena 1 165 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky CIRCLIP FOR HOLE30800-02205 |
Počet 8 | Cena 15,54 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky FRONT CONNECTING FLANGE COUPLER9GQ0-290201 |
Počet 2 | Cena 326 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky Šroub (vrut)30102-102025810 |
Počet 8 | Cena 31,07 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky UNIVERSAL JOINT9GQ0-290210 |
Počet 2 | Cena 419 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 11 |
Název součástky Kód součástky DUST PROOF COVER9NTV-290100-1200-23 |
Počet 1 | Cena 155 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SCREEN SPRING01A0-012009 |
Počet 2 | Cena 62,15 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BIG RING9GQ0-290104 |
Počet 2 | Cena 62,15 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky SLEEVE9AWV-300103-8001 |
Počet 2 | Cena 77,68 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky SMALL RING9GQ0-290102 |
Počet 2 | Cena 62,15 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky REAR DRIVE SHAFT9CRV-300110-1300 |
Počet 1 | Cena 1 290 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky Šroub30006-102020810 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky REAR GEAR CASE BREATHER HOSE9DQV-330001-1100 |
Počet 1 | Cena 46,61 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky CLAMP A930601-109010 |
Počet 2 | Cena 15,54 Kč |
