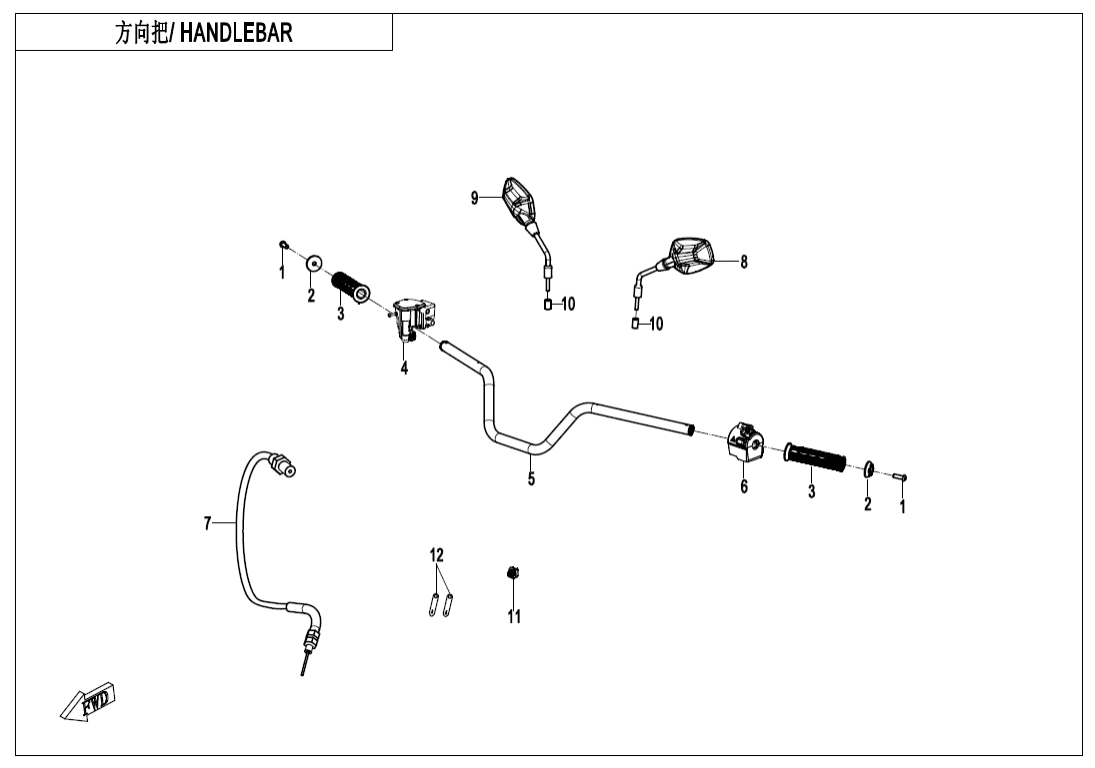

F10‑1 HANDLEBAR
F00‑1 ENGINE MOUNTING PARTS (13)
F00‑2 CVT AIR PIPE (16)
F01‑A LOCK KIT(WITHOUT FUEL TANK LOCK) (2)
F01‑B LOCK KIT(WITH FUEL TANK LOCK) (4)
F02 MUFFLER (44)
F03‑A FRAME (18)
F03‑B FRAME(FOR T‑BOX) (18)
F04‑1-V1 FRONT PLASTICS (22)
F04‑1-V2 FRONT PLASTICS (24)
F04‑2 FRONT PLASTICS (18)
F04‑3 MIDDLE PLASTICS (9)
F04‑4 REAR PLASTICS (25)
F04‑5 BOTTOM PLASTICS (5)
F05 FRONT SUSPENSION (19)
F06 REAR SUSPENSION (23)
F07‑A FRONT WHEEL(ALUMIN) (13)
F07‑B FRONT WHEEL(STEEL) (13)
F08 BRAKE SYSTEM (47)
F10‑1 HANDLEBAR (13)
F10‑2-A STEERING SYSTEM (17)
F10‑2-B STEERING SYSTEM(EPS) (26)
F10‑3 HAND GUARD (6)
F11‑A REAR WHEEL(ALUMIN) (13)
F11‑B REAR WHEEL(STEEL) (13)
F12 FUEL TANK (29)
F13 SEAT (10)
F14 RACK (12)
F15‑1 ELECTRIC SYSTEM (45)
F15‑2-A‑V1 TOWING WINCH(WIRE ROPE) (20)
F15‑2-A‑V2 TOWING WINCH(WIRE ROPE) (20)
F15‑2-B‑V1 TOWING WINCH(NYLON ROPE) (22)
F15‑2-B‑V2 TOWING WINCH(NYLON ROPE) (22)
F16 LIGHTS (8)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (32)
F19‑1-A DECAL KITS(STEELCORE GREY) (7)
F19‑1-B DECAL KITS(PINEHILL GREEN) (7)
F19‑2 WARNING DECAL (15)
F20 TOOL (1)
F23‑A BUMPER(WITHOUT FRONT LICENSE PLATE) (7)
F27 FRONT CV SHAFT (3)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (19)
F31 FRONT AXLE (75)
F32 GEAR SHIFTING (27)
F33‑A REAR AXLE(NO DIFFERENTIAL) (55)
F33‑B REAR AXLE(WITH DIFFERENTIAL) (72)
F38 OWNER\'S MANUAL (1)
F40‑A TOWBAR(PIN SHAFT CONNECTION ) (4)
F40‑B TOWBAR(BLOT CONNECTION) (4)
F41 AIR FILTER ASSY (17)
Motor (424)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky SCREW M8x2030121-080020870 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky REARVIEW MIRROR BUSHING9NTV-100813-1200-0BP00 |
Počet 2 | Cena 62,15 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky CLAMP, FRONT BRAKE HOSEA000-050015 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky TIE BAND, CLUTCH6KJ0-100002 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky END CAP, HANDLEBAR9DQV-100003-3000 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky HAND GRIP RUBBER SLEEVE9DRV-100005-1100 |
Počet 2 | Cena 171 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky 2WD/4WD SWITCH ASSY9DQV-169080-1600 |
Počet 1 | Cena 1 880 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky 2WD/4WD SWITCH ASSY9DQV-169080-1100 |
Počet 1 | Cena 1 973 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 5 |
Název součástky Kód součástky HANDLEBAR ASSY9DRV-101100-1101-0BP00 |
Počet 1 | Cena 1 088 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 6 |
Název součástky Kód součástky LH HANDLEBAR SWITCH ASSY9DQV-166000-1100 |
Počet 1 | Cena 1 973 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 7 |
Název součástky Kód součástky THROTTLE CABLE9DQV-105000-1102 |
Počet 1 | Cena 186 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky LH REARVIEW MIRROR ASSY9DQV-200100-1100 |
Počet 1 | Cena 295 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky RH REARVIEW MIRROR ASSY9DQV-200200-1100 |
Počet 1 | Cena 295 Kč |
