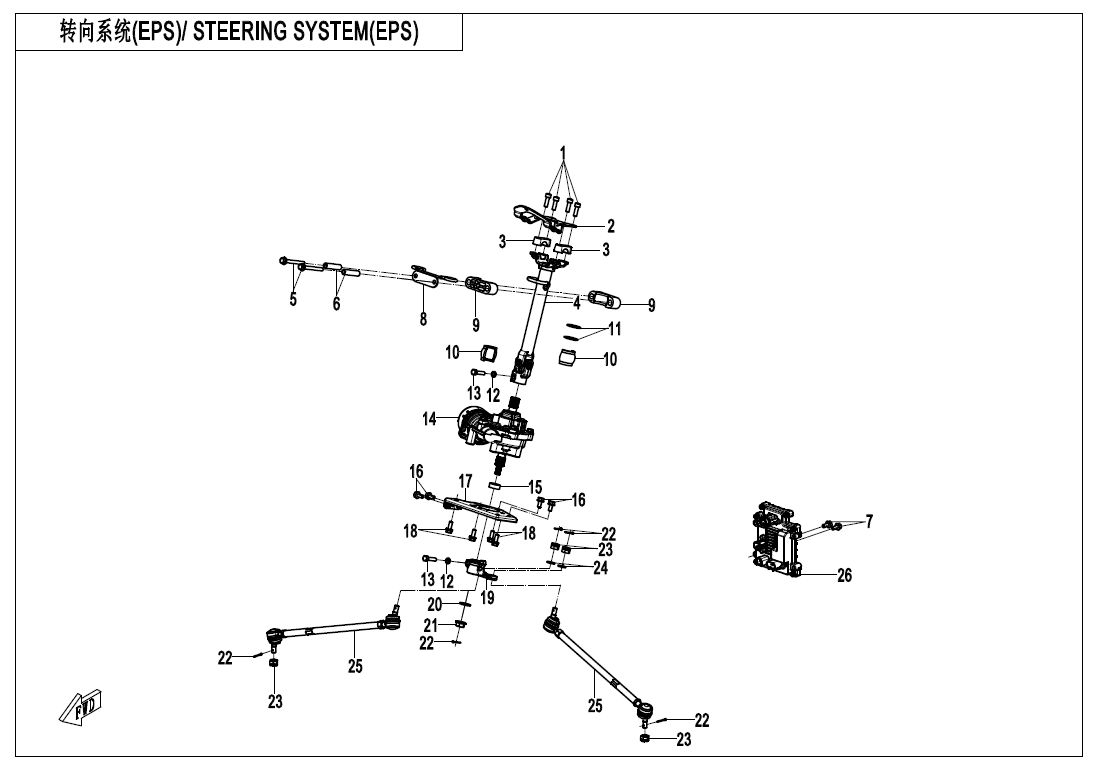

F10‑2-B STEERING SYSTEM(EPS)
F00‑1 ENGINE MOUNTING PARTS (13)
F00‑2 CVT AIR PIPE (16)
F01‑A LOCK KIT(WITHOUT FUEL TANK LOCK) (2)
F01‑B LOCK KIT(WITH FUEL TANK LOCK) (4)
F02 MUFFLER (44)
F03‑A FRAME (18)
F03‑B FRAME(FOR T‑BOX) (18)
F04‑1-V1 FRONT PLASTICS (22)
F04‑1-V2 FRONT PLASTICS (24)
F04‑2 FRONT PLASTICS (18)
F04‑3 MIDDLE PLASTICS (9)
F04‑4 REAR PLASTICS (25)
F04‑5 BOTTOM PLASTICS (5)
F05 FRONT SUSPENSION (19)
F06 REAR SUSPENSION (23)
F07‑A FRONT WHEEL(ALUMIN) (13)
F07‑B FRONT WHEEL(STEEL) (13)
F08 BRAKE SYSTEM (47)
F10‑1 HANDLEBAR (13)
F10‑2-A STEERING SYSTEM (17)
F10‑2-B STEERING SYSTEM(EPS) (26)
F10‑3 HAND GUARD (6)
F11‑A REAR WHEEL(ALUMIN) (13)
F11‑B REAR WHEEL(STEEL) (13)
F12 FUEL TANK (29)
F13 SEAT (10)
F14 RACK (12)
F15‑1 ELECTRIC SYSTEM (45)
F15‑2-A‑V1 TOWING WINCH(WIRE ROPE) (20)
F15‑2-A‑V2 TOWING WINCH(WIRE ROPE) (20)
F15‑2-B‑V1 TOWING WINCH(NYLON ROPE) (22)
F15‑2-B‑V2 TOWING WINCH(NYLON ROPE) (22)
F16 LIGHTS (8)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (32)
F19‑1-A DECAL KITS(STEELCORE GREY) (7)
F19‑1-B DECAL KITS(PINEHILL GREEN) (7)
F19‑2 WARNING DECAL (15)
F20 TOOL (1)
F23‑A BUMPER(WITHOUT FRONT LICENSE PLATE) (7)
F27 FRONT CV SHAFT (3)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (19)
F31 FRONT AXLE (75)
F32 GEAR SHIFTING (27)
F33‑A REAR AXLE(NO DIFFERENTIAL) (55)
F33‑B REAR AXLE(WITH DIFFERENTIAL) (72)
F38 OWNER\'S MANUAL (1)
F40‑A TOWBAR(PIN SHAFT CONNECTION ) (4)
F40‑B TOWBAR(BLOT CONNECTION) (4)
F41 AIR FILTER ASSY (17)
Motor (424)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky BOLT M8x3530006-080035810 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky INNER BUSHING,STEERING SHAFT SPHERICAL7020-100602 |
Počet 2 | Cena 124 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky O-Kroužek30502-032800N |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky Podložka30303-080112 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BOLT M8X359CR6-102003 |
Počet 2 | Cena 46,61 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky EPS MOTOR9DQV-150820-1100 |
Počet 1 | Cena 21 906 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 15 |
Název součástky Kód součástky SPLINE SLEEVE9CR6-103003 |
Počet 1 | Cena 62,15 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky BOLT M8x2030006-080020810 |
Počet 4 | Cena 15,54 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky EPS BRACKET9DQV-105100-1101 |
Počet 1 | Cena 326 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky Šroub30006-100020810 Alternativy: 30006-102020810 |
Počet 4 | Cena 31,07 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky EPS STEERING ARM9DQV-100006-1100 |
Počet 1 | Cena 1 258 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky DASHBOARD GUARD BRACKET9DRV-100002-1100 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 20 |
Název součástky Kód součástky Podložka30306-140112 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky Matice30204-122810 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky COTTER PIN30903-0252010 |
Počet 5 | Cena 15,54 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky 1-TYPE NUT9010-100002 |
Počet 4 | Cena 46,61 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky Podložka30306-100112 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky STEERING ROD9DQV-104100-1100 |
Počet 2 | Cena 1 538 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky EPS CONTROLLER9DQV-150810-1100 |
Počet 1 | Cena 11 217 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky HANDLEBAR PRESS COVER9DRV-100001-1100 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 4 |
Název součástky Kód součástky EPS STEERING SHAFT ASSY9DRV-103100-1401 |
Počet 1 | Cena 2 284 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 5 |
Název součástky Kód součástky BOLT M8x7030006-080070810 |
Počet 2 | Cena 31,07 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky Pouzdro7020-100604-00001 |
Počet 2 | Cena 46,61 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky M6×30 BOLT5BWV-040018-5000 |
Počet 2 | Cena 31,07 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky STEERING SHAFT BUSHING PRESS PLATE ASSY9AYV-100010-5K00 |
Počet 1 | Cena 839 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 9 |
Název součástky Kód součástky OUTER BUSHING, STEERING SHAFT SPHERICAL7020-100601-00001 |
Počet 2 | Cena 145 Kč |
