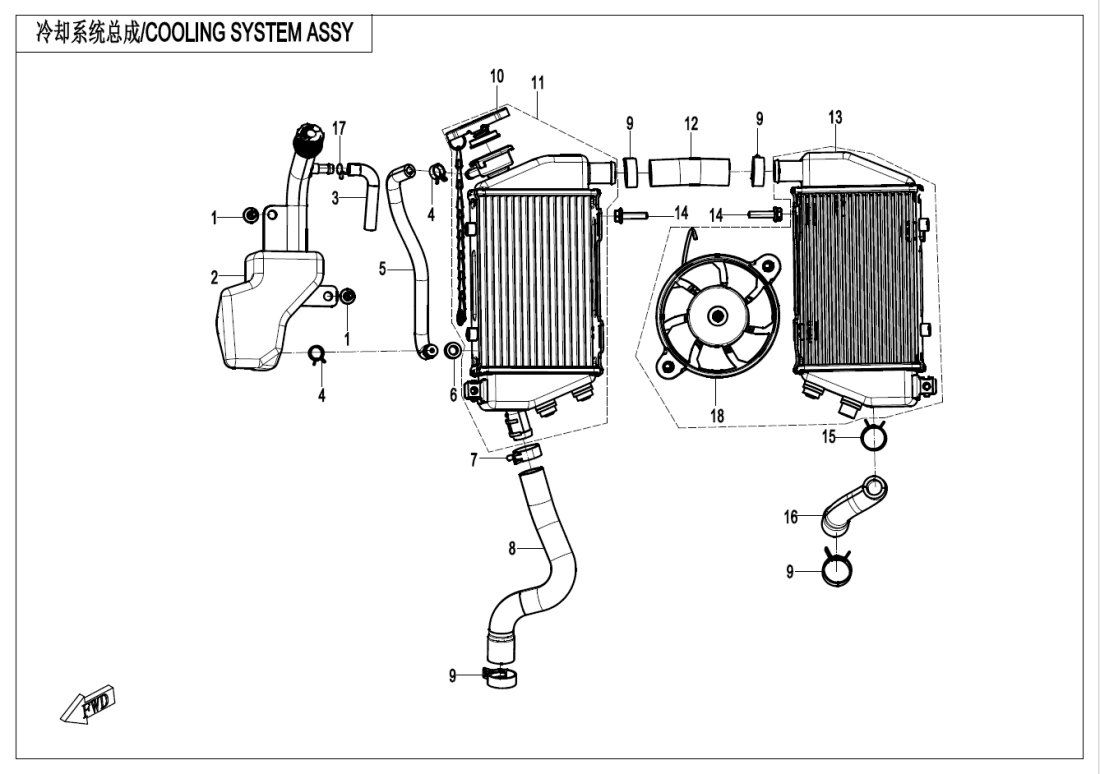

F18 COOLING SYSTEM
F01‑A LOCK KITS(CFMOTO) (7)
F01‑B LOCK KITS(CFLITE) (6)
F02 MUFLLER (26)
F03‑1 FRAME 1 (36)
F03‑2 FRAME 2 (5)
F04‑1 PLASTICS 1 (18)
F04‑2 PLASTICS 2 (23)
F04‑3 PLASTICS 3 (30)
F04‑4 PLASTICS 4 (17)
F04‑5 PLASTICS5 (22)
F05 FRONT SUSPENSION (12)
F06 REAR SUSPENSION (21)
F07 FRONT WHEEL (18)
F08 BRAKE SYSTEM (43)
F10‑1 STEERING SYSTEM (19)
F10‑2 HAND GUARD ASSY (11)
F11 REAR WHEEL (23)
F12 FUEL TANK (16)
F13‑A SEAT ASSY(CFMOTO) (4)
F13‑B SEAT ASSY(CFLITE) (5)
F14‑1 FOOTREST (21)
F14‑2 REAR RACK ASSY (4)
F15 ELECTRIC SYSTEM (21)
F16 LIGHTS (13)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (18)
F19‑1 LABEL (3)
F19‑2-A DECAL(POIAR WHITE‑CFMOTO) (19)
F19‑2-B DECAL(LIME GREEN‑CFMOTO) (19)
F19‑2-C DECAL(TUNDRA GREY‑CFMOTO) (19)
F19‑2-D DECAL(POIAR WHITE‑CFLITE) (18)
F19‑2-E DECAL(LIME GREEN‑CFLITE) (18)
F19‑2-F DECAL(TUNDRA GREY‑CFLITE) (18)
F19‑3-A HAND GUARD DECAL(LIME GREEN) (1)
F19‑3-B HAND GUARD DECAL(POIAR WHITE) (1)
F19‑3-C HAND GUARD DECAL(TUNDRA GREY) (1)
F20 TOOLS (5)
F23 BUMPER ASSY (13)
F36 FUEL EVAPORATION SYSTEM (15)
F38 OWNERS MANUAL (1)
F41 AIR FILTER ASSY (11)
Motor (295)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky INNER HEX STEPPED SCREW M6x146WWV-046602-5000 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CAP, WATER FILLERA000-180400 |
Počet 1 | Cena 186 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky RH RADIATOR ASSY6BMV-181000-1000-M1 |
Počet 1 | Cena 3 185 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 12 |
Název součástky Kód součástky RADIATOR CONNECTING PIPE6BMV-180004-1000 |
Počet 1 | Cena 62,15 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky LH RADIATOR FAN ASSY6BMV-182000-1100 |
Počet 1 | Cena 6 152 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BOLT M6x2530006-060025870 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Objímka30601-222050 |
Počet 1 | Cena 15,54 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 16 |
Název součástky Kód součástky MOLDED HOSE RADIATOR6BMV-180001-1100 |
Počet 1 | Cena 77,68 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky CLAMP A1130601-111020 Alternativy: 30601-111010 |
Počet 1 | Cena 15,54 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 18 |
Název součástky Kód součástky FAN MOTOR ASSY6BMV-182010-1000-M1 |
Počet 1 | Cena 2 128 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 2 |
Název součástky Kód součástky RESERVOIR ASSY6BMV-180100-1000 |
Počet 1 | Cena 342 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky RESERVOIR OVERFLOW HOSE6BMV-180005-1000 |
Počet 1 | Cena 15,54 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 4 |
Název součástky Kód součástky Objímka30601-212570 |
Počet 2 | Cena 31,07 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky RESERVOIR CONNECTING PIPE6BMV-180003-1000 |
Počet 1 | Cena 62,15 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky RESERVOIR SUPPORT MAT6BMV-180006-1000 |
Počet 1 | Cena 15,54 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 7 |
Název součástky Kód součástky Objímka30601-224050 |
Počet 1 | Cena 15,54 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 8 |
Název součástky Kód součástky RADIATOR OUTLET HOSE6BMV-180002-1000 |
Počet 1 | Cena 140 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky Objímka30601-226050 |
Počet 4 | Cena 46,61 Kč |
