| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|

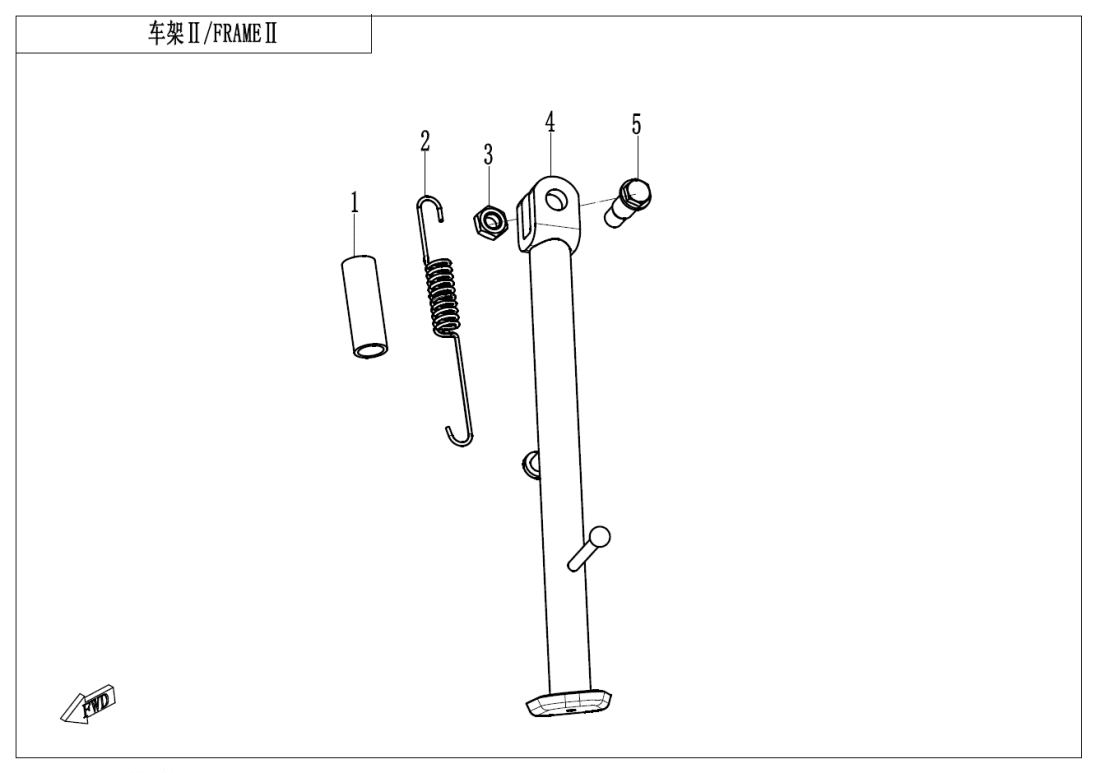

Číslo na výkresu 1 |
Název součástky Kód součástky SPRING COLLAR, SIDE STANDA000-030004 |
Počet 1 | Cena 46,61 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky SPRING, SIDE STANDA000-030210 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky NUT M10x1.2530208-102010 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky SIDE STAND ASSY6BMV-033000-1100-0BP00 |
Počet 1 | Cena 373 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky BOLT, SIDE STANDA000-030006 |
Počet 1 | Cena 62,15 Kč |
