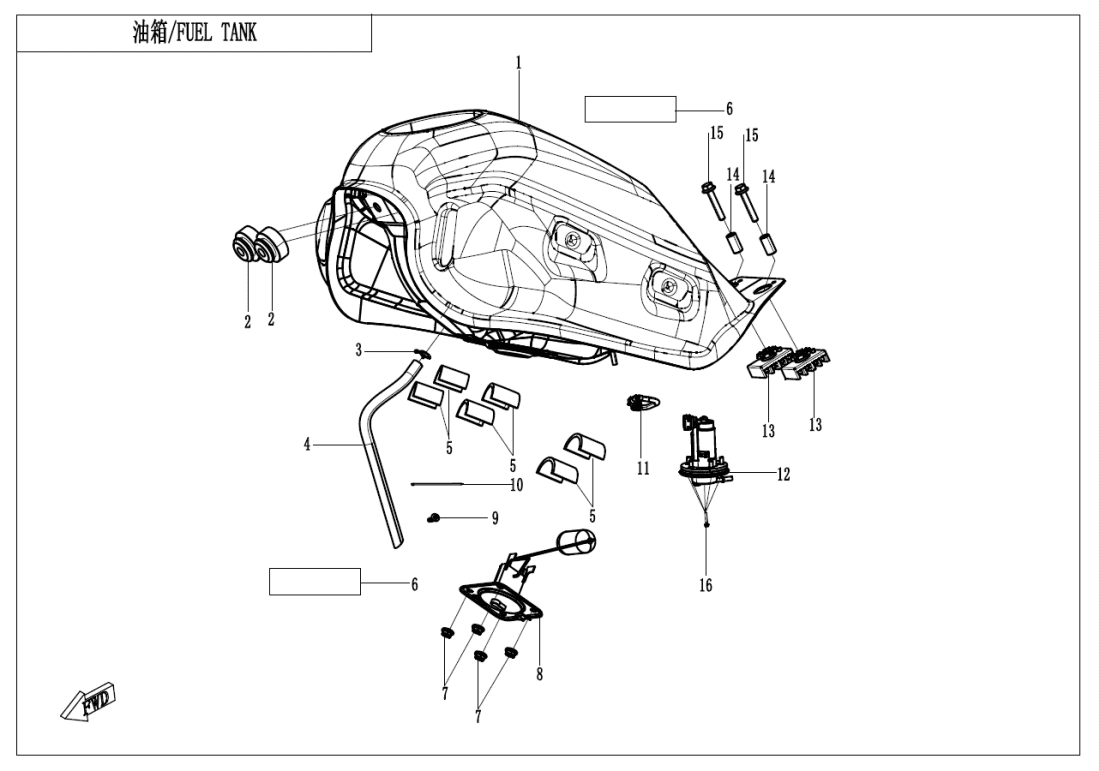

F12 FUEL TANK
F01‑A LOCK KITS(CFMOTO) (7)
F01‑B LOCK KITS(CFLITE) (6)
F02 MUFLLER (26)
F03‑1 FRAME 1 (36)
F03‑2 FRAME 2 (5)
F04‑1 PLASTICS 1 (18)
F04‑2 PLASTICS 2 (23)
F04‑3 PLASTICS 3 (30)
F04‑4 PLASTICS 4 (17)
F04‑5 PLASTICS5 (22)
F05 FRONT SUSPENSION (12)
F06 REAR SUSPENSION (21)
F07 FRONT WHEEL (18)
F08 BRAKE SYSTEM (43)
F10‑1 STEERING SYSTEM (19)
F10‑2 HAND GUARD ASSY (11)
F11 REAR WHEEL (23)
F12 FUEL TANK (16)
F13‑A SEAT ASSY(CFMOTO) (4)
F13‑B SEAT ASSY(CFLITE) (5)
F14‑1 FOOTREST (21)
F14‑2 REAR RACK ASSY (4)
F15 ELECTRIC SYSTEM (21)
F16 LIGHTS (13)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (18)
F19‑1 LABEL (3)
F19‑2-A DECAL(POIAR WHITE‑CFMOTO) (19)
F19‑2-B DECAL(LIME GREEN‑CFMOTO) (19)
F19‑2-C DECAL(TUNDRA GREY‑CFMOTO) (19)
F19‑2-D DECAL(POIAR WHITE‑CFLITE) (18)
F19‑2-E DECAL(LIME GREEN‑CFLITE) (18)
F19‑2-F DECAL(TUNDRA GREY‑CFLITE) (18)
F19‑3-A HAND GUARD DECAL(LIME GREEN) (1)
F19‑3-B HAND GUARD DECAL(POIAR WHITE) (1)
F19‑3-C HAND GUARD DECAL(TUNDRA GREY) (1)
F20 TOOLS (5)
F23 BUMPER ASSY (13)
F36 FUEL EVAPORATION SYSTEM (15)
F38 OWNERS MANUAL (1)
F41 AIR FILTER ASSY (11)
Motor (295)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky FUEL TANK ASSY6BMV-121000-1101-0D500 |
Počet 1 | Cena 7 799 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 10 |
Název součástky Kód součástky TIE BAND8010-150003 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky HIGH-PRESSURE FUEL HOSE ASSY6BMV-120010-1100 |
Počet 1 | Cena 544 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky FUEL PUMP ASSEMBLY6KMV-150900-M300 |
Počet 1 | Cena 2 564 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 13 |
Název součástky Kód součástky DAMPER RUBBER BLOCK6BMV-120003-1001 |
Počet 2 | Cena 46,61 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BUSHING6BMV-120002-1000 |
Počet 2 | Cena 31,07 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky BOLT M6x3530006-060035810 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky BOLT M5x2030006-050020810 |
Počet 5 | Cena 15,54 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky RUBBER DAMPER MAT6BMV-120004-1000 |
Počet 2 | Cena 31,07 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky CLAMP A1130601-111010 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky FUEL PIPE, FUEL TANK6NQ0-120001 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky SPONGE PAD, FUEL TANK9010-120008 |
Počet 6 | Cena 31,07 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky SPONGE6AQV-040619-7100 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky NUT M630202-060110 Alternativy: 30204-060810 |
Počet 4 | Cena 15,54 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky FUEL LEVEL SENSOR6BMV-170200-1000 |
Počet 1 | Cena 218 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 9 |
Název součástky Kód součástky TIE BAND7030-150005 |
Počet 1 | Cena 31,07 Kč |
