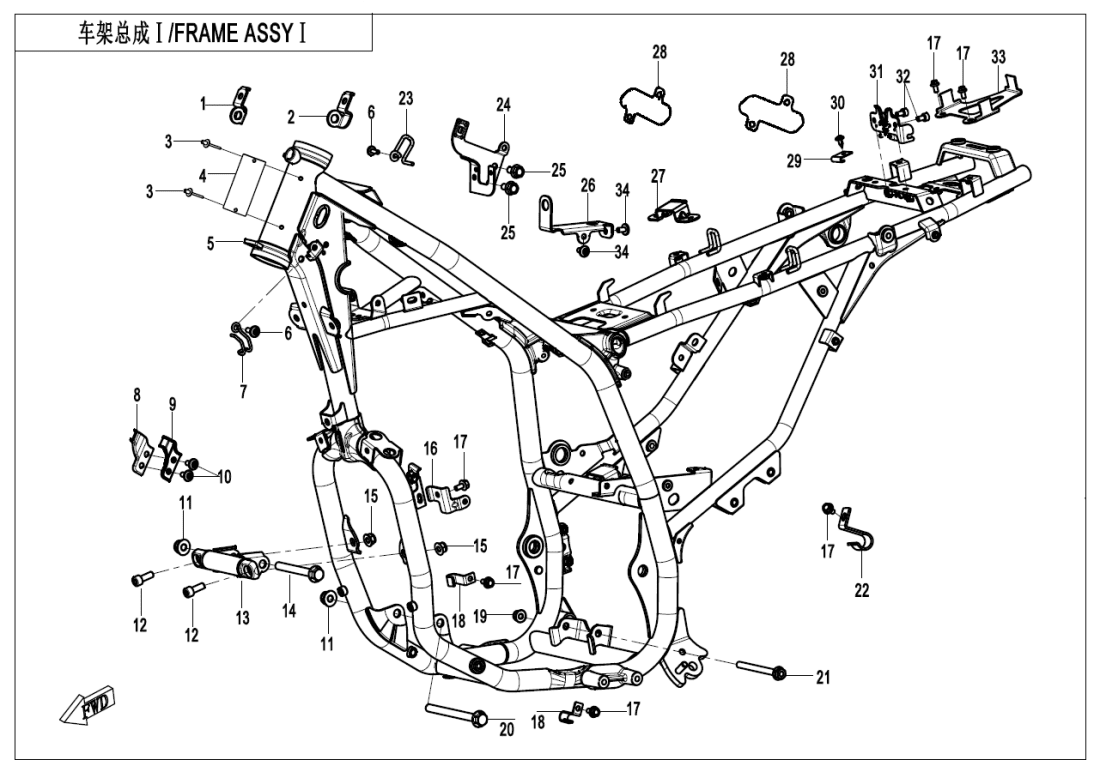

F03‑1 FRAME 1
F01‑A LOCK KITS(CFMOTO) (7)
F01‑B LOCK KITS(CFLITE) (6)
F02 MUFLLER (26)
F03‑1 FRAME 1 (36)
F03‑2 FRAME 2 (5)
F04‑1 PLASTICS 1 (18)
F04‑2 PLASTICS 2 (23)
F04‑3 PLASTICS 3 (30)
F04‑4 PLASTICS 4 (17)
F04‑5 PLASTICS5 (22)
F05 FRONT SUSPENSION (12)
F06 REAR SUSPENSION (21)
F07 FRONT WHEEL (18)
F08 BRAKE SYSTEM (43)
F10‑1 STEERING SYSTEM (19)
F10‑2 HAND GUARD ASSY (11)
F11 REAR WHEEL (23)
F12 FUEL TANK (16)
F13‑A SEAT ASSY(CFMOTO) (4)
F13‑B SEAT ASSY(CFLITE) (5)
F14‑1 FOOTREST (21)
F14‑2 REAR RACK ASSY (4)
F15 ELECTRIC SYSTEM (21)
F16 LIGHTS (13)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (18)
F19‑1 LABEL (3)
F19‑2-A DECAL(POIAR WHITE‑CFMOTO) (19)
F19‑2-B DECAL(LIME GREEN‑CFMOTO) (19)
F19‑2-C DECAL(TUNDRA GREY‑CFMOTO) (19)
F19‑2-D DECAL(POIAR WHITE‑CFLITE) (18)
F19‑2-E DECAL(LIME GREEN‑CFLITE) (18)
F19‑2-F DECAL(TUNDRA GREY‑CFLITE) (18)
F19‑3-A HAND GUARD DECAL(LIME GREEN) (1)
F19‑3-B HAND GUARD DECAL(POIAR WHITE) (1)
F19‑3-C HAND GUARD DECAL(TUNDRA GREY) (1)
F20 TOOLS (5)
F23 BUMPER ASSY (13)
F36 FUEL EVAPORATION SYSTEM (15)
F38 OWNERS MANUAL (1)
F41 AIR FILTER ASSY (11)
Motor (295)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky FRONT REFLECTOR RH BRACKET6BMV-031741-1000 |
Počet 1 | Cena 46,61 Kč | |
|
Číslo na výkresu 1 |
Název součástky Kód součástky FRONT REFLECTOR RH BRACKET6BMV-031741-1001 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 10 |
Název součástky Kód součástky INNER HEX STEPPED SCREW M6x146WWV-046602-5000 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SCREW M8x2030102-080020870 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky ENGINE FRONT TRIPLE CLAMP ASSY6BMV-030010-1001-0BP00 |
Počet 1 | Cena 373 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 14 |
Název součástky Kód součástky Šroub30006-102085110 |
Počet 1 | Cena 46,61 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky LOCK NUT30202-080170 |
Počet 2 | Cena 31,07 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky CANISTER LOWER MOUNTING ASSY6BMV-033630-1100 |
Počet 1 | Cena 46,61 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 6 | Cena 15,54 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky OVERFLOW PIPE RETAINING CLIP6BMV-031286-1000 |
Počet 2 | Cena 31,07 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 19 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky FRONT REFLECTOR LH BRACKET6BMV-031731-1000 |
Počet 1 | Cena 46,61 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky FRONT REFLECTOR LH BRACKET6BMV-031731-1001 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 20 |
Název součástky Kód součástky Šroub30006-102115810 |
Počet 1 | Cena 62,15 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky BOLT M8x9030006-080090810 |
Počet 1 | Cena 31,07 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky FIXING CLIP6GUV-030012-5700 |
Počet 1 | Cena 31,07 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky FRAME LH WIRE CLIP6KMV-030007-M300 |
Počet 1 | Cena 31,07 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky SECONDARY GULP VALVE BRACKET ASSY6BMV-035680-1100 |
Počet 1 | Cena 155 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky Šroub30006-080016810 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky ABS BRACKET6BMV-030811-1100 |
Počet 1 | Cena 62,15 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky FRONT SEAT BRACKET6BMV-031311-1000 |
Počet 1 | Cena 77,68 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky SIDE COVER FRONT DECO PLATE6BMV-034115-1000 |
Počet 2 | Cena 77,68 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 29 |
Název součástky Kód součástky TIE BAND BRACKET, TOOLS KITA000-030005 |
Počet 1 | Cena 46,61 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky BLIND RIVET30902-0400820 Alternativy: 30902-0401320 |
Počet 2 | Cena 15,54 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 30 |
Název součástky Kód součástky SELF-TAPPING SCREW30110-481130070 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky SEAT LOCK SEAT6BLV-010320-1000-M1 |
Počet 1 | Cena 140 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky SCREW M6x1230102-060012810 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky ECU BRACKET6BMV-035601-1100 |
Počet 1 | Cena 62,15 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky INNER HEX SCREW M6x126WWV-046702-5000 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky Štítek VIN6BMV-190011-1100 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 5 |
Název součástky Kód součástky Hlavní rám6BMV-031000-1100-0BP00 |
Počet 1 | Cena 13 563 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 6 |
Název součástky Kód součástky INNER HEX SCREW M6x166WWV-046802-5000 |
Počet 4 | Cena 15,54 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky MAIN CABLE CLIP 16BMV-035541-1000 |
Počet 1 | Cena 31,07 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 8 |
Název součástky Kód součástky FRONT BRAKE FLUID BRACKETⅡ6BMV-030851-1100 |
Počet 1 | Cena 62,15 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky FRONT BRAKE FLUID BRACKET6BMV-030841-1100 |
Počet 1 | Cena 46,61 Kč |
