E00 - ENGINE

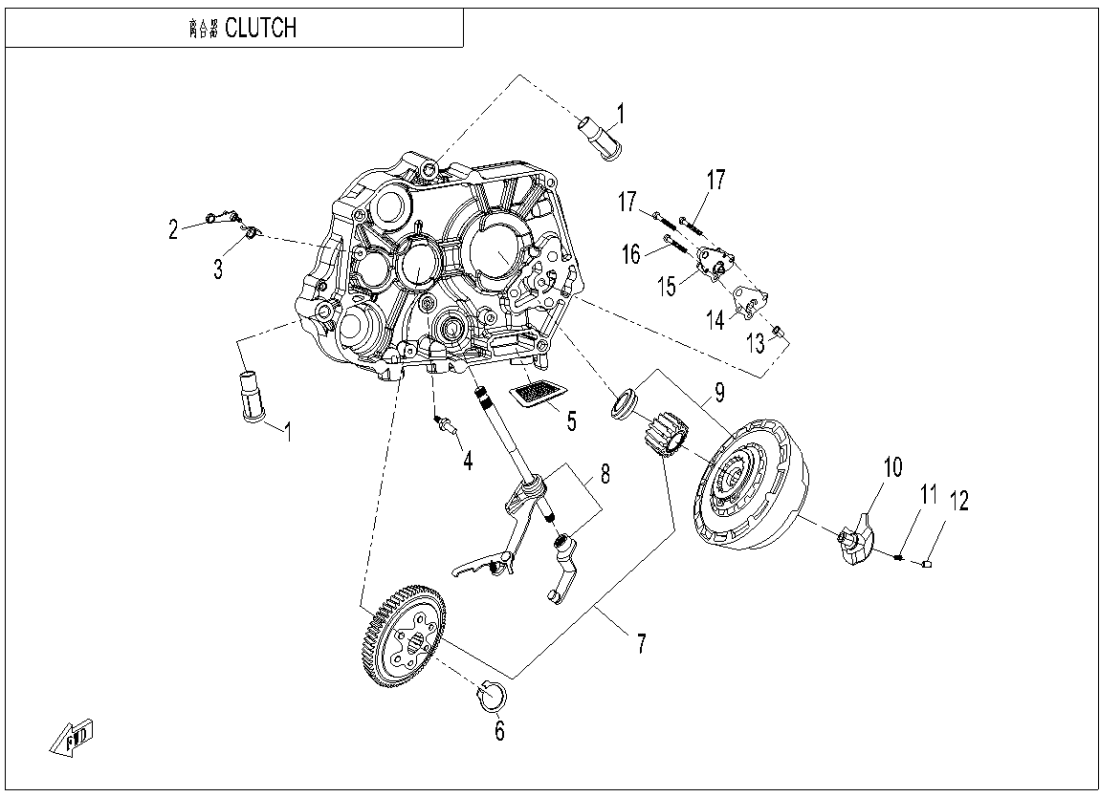

E05 CLUTCH
E00 1P52YH‑2A ENGINE (2)
E01‑1 CRANKCASE (32)
E01‑2 LEFT CRANKCASE COVER (20)
E01‑3 RIGHT CRANKCASE COVER (11)
E02‑1 CYLINDER HEAD (26)
E02‑2 CYLINDER BOD (15)
E04 PISTON@^ CRANKSHAFT COMP (9)
E05 CLUTCH (16)
E06 TRANSMISSION SYSTEM (14)
E09 STARTING MECHANISM (11)
E17 FUEL INJECTION SYSTEM (9)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky DAMPERL-110290001-0001 |
Počet 2 | Cena 62,15 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 10 |
Název součástky Kód součástky GEARSHIFT CAM ASSYL-191060012-0001 |
Počet 1 | Cena 140 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SPRINGL-381150032-0001 |
Počet 1 | Cena 46,61 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 12 |
Název součástky Kód součástky OIL TUBEL-150520002-0001 |
Počet 1 | Cena 31,07 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BUSHINGL-380820093-0001 |
Počet 1 | Cena 46,61 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 14 |
Název součástky Kód součástky GASKET, OIL PUMPL-150140001-0001 |
Počet 1 | Cena 15,54 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 15 |
Název součástky Kód součástky OIL PUMP ASSYL-150010071-0001 |
Počet 1 | Cena 249 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 16 |
Název součástky Kód součástky ŠroubL-380200021-0001 |
Počet 1 | Cena 15,54 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 17 |
Název součástky Kód součástky ŠroubL-380200015-0001 |
Počet 2 | Cena 15,54 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 2 |
Název součástky Kód součástky STOPPER PLATEL-192190004-0001 |
Počet 1 | Cena 77,68 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 3 |
Název součástky Kód součástky TORSION SPRINGL-381160028-0001 |
Počet 1 | Cena 46,61 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 4 |
Název součástky Kód součástky GEARSHIFT BOLTL-192310001-0001 |
Počet 1 | Cena 31,07 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 5 |
Název součástky Kód součástky OIL STRAINERL-150290002-0001 |
Počet 1 | Cena 46,61 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 6 |
Název součástky Kód součástky CIRCLIPL-380570004-0001 |
Počet 1 | Cena 15,54 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 7 |
Název součástky Kód součástky PRIMARY DRIVEN GEARL-190360016-0001 |
Počet 1 | Cena 1 072 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 8 |
Název součástky Kód součástky GEARSHIFT ASSYL-192320180-0001 |
Počet 1 | Cena 435 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 9 |
Název součástky Kód součástky Spojka lamelováL-500280117-0001 |
Počet 1 | Cena 1 849 Kč |
není skladem Poptat tento díl |
