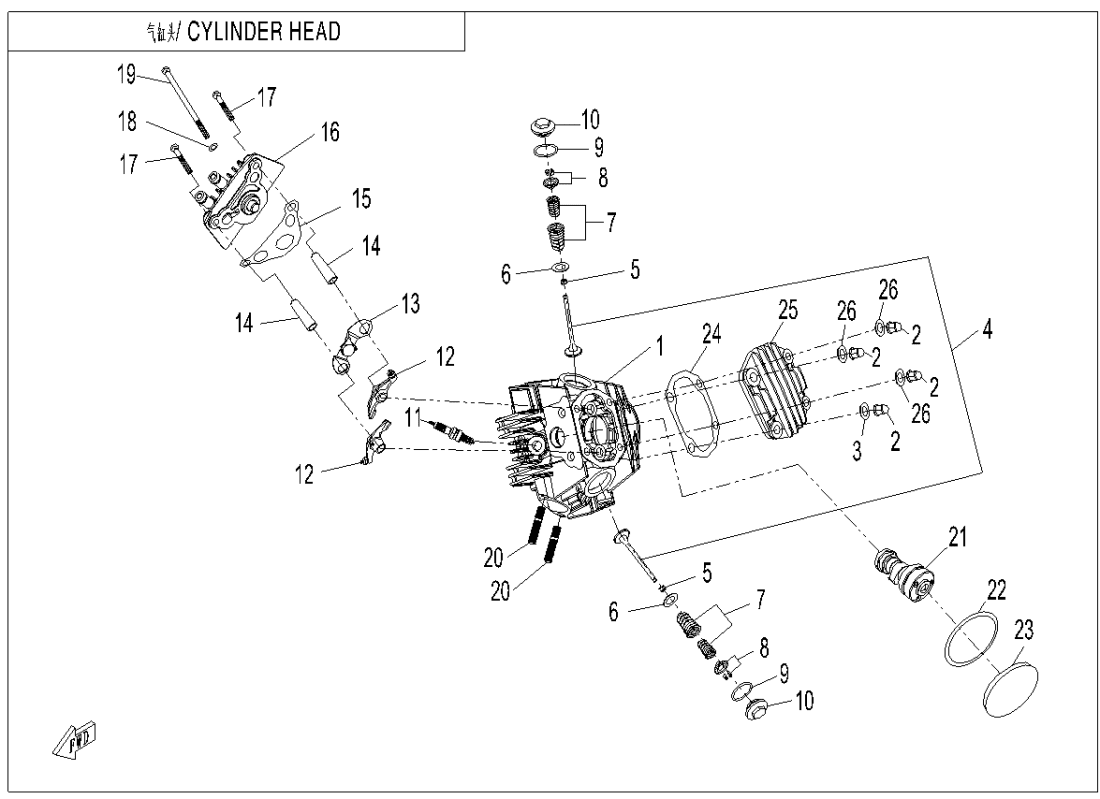

E02-1 CYLINDER HEAD | Journeyman CZ

GLADIATOR X110 LE (2025)

E00 - ENGINE E02‑1 CYLINDER HEAD E00 1P52YH‑2A ENGINE (2) E01‑1 CRANKCASE (32) E01‑2 LEFT CRANKCASE COVER (20) E01‑3 RIGHT CRANKCASE COVER (11) E02‑1 CYLINDER HEAD (26) E02‑2 CYLINDER BOD (15) E04 PISTON@^ CRANKSHAFT COMP (9) E05 CLUTCH (16) E06 TRANSMISSION SYSTEM (14) E09 STARTING MECHANISM (11) E17 FUEL INJECTION SYSTEM (9)

Číslo na výkresu	Název součástky Kód součástky	Počet	Cena
Číslo na výkresu 1	Název součástky Kód součástky CYLINDER HEAD L-120080928-0004	Počet 1	Cena 2 284 Kč	není skladem Poptat tento díl
Číslo na výkresu 10	Název součástky Kód součástky VALVE COVER L-120280003-0018	Počet 2	Cena 131 Kč	ks
Číslo na výkresu 11	Název součástky Kód součástky SPARK PLUG L-270960072-0001	Počet 1	Cena 171 Kč	ks
Číslo na výkresu 12	Název součástky Kód součástky VALVE SWING ARM ASSY L-140450003-0001	Počet 2	Cena 233 Kč	ks
Číslo na výkresu 13	Název součástky Kód součástky STOPPER PLATE, CYLINDER HEAD L-140200001-0001	Počet 1	Cena 93,22 Kč	ks
Číslo na výkresu 14	Název součástky Kód součástky VALVE SWING ARM SHAFT L-140510002-0001	Počet 2	Cena 31,07 Kč	ks
Číslo na výkresu 15	Název součástky Kód součástky GASKET, RH SIDE COVER, CYLINDER HEAD L-120370003-0001	Počet 2	Cena 15,54 Kč	ks
Číslo na výkresu 16	Název součástky Kód součástky CYLINDER HEAD RH SIDE COVER L-120350016-0002	Počet 1	Cena 373 Kč	není skladem Poptat tento díl
Číslo na výkresu 17	Název součástky Kód součástky HEX FLANGE BOLT L-380140016-0005	Počet 2	Cena 15,54 Kč	není skladem Poptat tento díl
Číslo na výkresu 18	Název součástky Kód součástky FLAT WASHER L-380450021-0001	Počet 1	Cena 15,54 Kč	není skladem Poptat tento díl
Číslo na výkresu 19	Název součástky Kód součástky Šroub L-380140172-0002	Počet 1	Cena 46,61 Kč	není skladem Poptat tento díl
Číslo na výkresu 2	Název součástky Kód součástky Matice L-380330018-0004	Počet 4	Cena 46,61 Kč	není skladem Poptat tento díl
Číslo na výkresu 20	Název součástky Kód součástky STUD L-380180005-0004	Počet 2	Cena 15,54 Kč	není skladem Poptat tento díl
Číslo na výkresu 21	Název součástky Kód součástky CAMSHAFT ASSY L-140020004-0001	Počet 1	Cena 730 Kč	není skladem Poptat tento díl
Číslo na výkresu 22	Název součástky Kód součástky GASKET, LH SIDE COVER, CYLINDER HEAD L-120310006-0001	Počet 1	Cena 15,54 Kč	ks
Číslo na výkresu 23	Název součástky Kód součástky LH SIDE COVER, CYLINDER HEAD L-120300002-0010	Počet 1	Cena 171 Kč	není skladem Poptat tento díl
Číslo na výkresu 24	Název součástky Kód součástky GASKET,CYLINDER HEAD L-120250010-0001	Počet 1	Cena 15,54 Kč	není skladem Poptat tento díl
Číslo na výkresu 25	Název součástky Kód součástky Víko hlavy L-120230007-0020	Počet 1	Cena 140 Kč	není skladem Poptat tento díl
Číslo na výkresu 26	Název součástky Kód součástky CIRCLIP L-380540017-0001	Počet 3	Cena 46,61 Kč	není skladem Poptat tento díl
Číslo na výkresu 3	Název součástky Kód součástky FLAT WASHER L-380450053-0001	Počet 1	Cena 15,54 Kč	není skladem Poptat tento díl
Číslo na výkresu 4	Název součástky Kód součástky VALVE ASSY L-500550072-0001	Počet 1	Cena 342 Kč	ks
Číslo na výkresu 5	Název součástky Kód součástky OIL DRIP PAN L-140400002-0001	Počet 2	Cena 93,22 Kč	ks
Číslo na výkresu 6	Název součástky Kód součástky VALVE OUTER SPRING SEAT L-140370002-0001	Počet 2	Cena 72,60 Kč	ks
Číslo na výkresu 7	Název součástky Kód součástky VALVE SPRING ASSY L-140330010-0001	Počet 2	Cena 160 Kč	ks
Číslo na výkresu 8	Název součástky Kód součástky CLIP ASSY, VALVE SPRING SEAT L-500730002-0001	Počet 2	Cena 102 Kč	ks
Číslo na výkresu 9	Název součástky Kód součástky SEAL RING L-380840132-0001	Počet 2	Cena 46,61 Kč	ks
