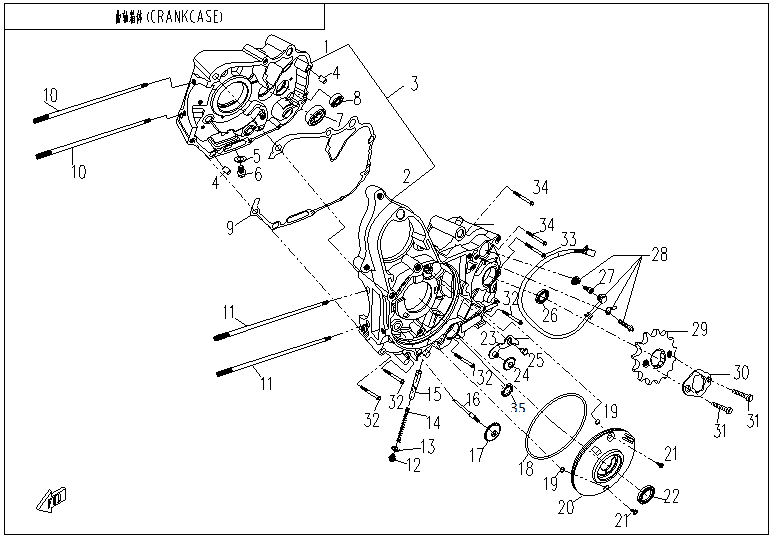

E01-1 CRANKCASE | Journeyman CZ

GLADIATOR X110 LE (2025)

E00 - ENGINE E01‑1 CRANKCASE E00 1P52YH‑2A ENGINE (2) E01‑1 CRANKCASE (32) E01‑2 LEFT CRANKCASE COVER (20) E01‑3 RIGHT CRANKCASE COVER (11) E02‑1 CYLINDER HEAD (26) E02‑2 CYLINDER BOD (15) E04 PISTON@^ CRANKSHAFT COMP (9) E05 CLUTCH (16) E06 TRANSMISSION SYSTEM (14) E09 STARTING MECHANISM (11) E17 FUEL INJECTION SYSTEM (9)

Číslo na výkresu	Název součástky Kód součástky	Počet	Cena
Číslo na výkresu 1	Název součástky Kód součástky RH CRANKCASE L-110080489-0002	Počet 1	Cena 2 672 Kč	není skladem Poptat tento díl
Číslo na výkresu 10	Název součástky Kód součástky STUD B L-110250011-0001	Počet 2	Cena 46,61 Kč	není skladem Poptat tento díl
Číslo na výkresu 11	Název součástky Kód součástky STUD A L-110240014-0001	Počet 2	Cena 46,61 Kč	není skladem Poptat tento díl
Číslo na výkresu 12	Název součástky Kód součástky SEAL SCREW PLUG L-110260004-0004	Počet 1	Cena 62,15 Kč	není skladem Poptat tento díl
Číslo na výkresu 13	Název součástky Kód součástky FLAT WASHER L-380450054-0001	Počet 1	Cena 15,54 Kč	není skladem Poptat tento díl
Číslo na výkresu 14	Název součástky Kód součástky PRESS SPRING L-381150030-0001	Počet 1	Cena 46,61 Kč	není skladem Poptat tento díl
Číslo na výkresu 15	Název součástky Kód součástky TENSION ROD, CHAIN L-141080001-0001	Počet 1	Cena 116 Kč	není skladem Poptat tento díl
Číslo na výkresu 16	Název součástky Kód součástky SPROCKET SHAFT, OIL PUMP L-150130001-0001	Počet 1	Cena 87,12 Kč	není skladem Poptat tento díl
Číslo na výkresu 17	Název součástky Kód součástky OIL PUMP DRIVE WHEEL L-150150001-0001	Počet 1	Cena 160 Kč	není skladem Poptat tento díl
Číslo na výkresu 18	Název součástky Kód součástky SEAL RING L-380840055-0001	Počet 1	Cena 46,61 Kč	ks
Číslo na výkresu 19	Název součástky Kód součástky SEAL RING L-380840682-0001	Počet 2	Cena 31,07 Kč	ks
Číslo na výkresu 2	Název součástky Kód součástky LH CRANKCASE L-110030095-0012	Počet 1	Cena 3 402 Kč	není skladem Poptat tento díl
Číslo na výkresu 20	Název součástky Kód součástky COVER L-110310006-0001	Počet 1	Cena 264 Kč	není skladem Poptat tento díl
Číslo na výkresu 21	Název součástky Kód součástky Šroub L-380220010-0001	Počet 2	Cena 15,54 Kč	není skladem Poptat tento díl
Číslo na výkresu 22	Název součástky Kód součástky OIL SEAL L-380650054-0001	Počet 1	Cena 87,12 Kč	ks
Číslo na výkresu 23	Název součástky Kód součástky TENSION ARM, CHAIN L-141160001-0001	Počet 1	Cena 87,12 Kč	ks
Číslo na výkresu 24	Název součástky Kód součástky TENSION WHEEL, CHAIN L-141210001-0001	Počet 1	Cena 46,61 Kč	není skladem Poptat tento díl
Číslo na výkresu 25	Název součástky Kód součástky CORE SHAFT, TENSION ARM L-141200001-0001	Počet 1	Cena 46,61 Kč	není skladem Poptat tento díl
Číslo na výkresu 26	Název součástky Kód součástky OIL SEAL L-380650061-0001	Počet 1	Cena 62,15 Kč	není skladem Poptat tento díl
Číslo na výkresu 27	Název součástky Kód součástky INNER HEX BOLT L-380190005-0002	Počet 1	Cena 15,54 Kč	ks
Číslo na výkresu 28	Název součástky Kód součástky GEAR DISPLAY SWITCH L-270650121-0001	Počet 1	Cena 261 Kč	není skladem Poptat tento díl
Číslo na výkresu 29	Název součástky Kód součástky DRIVE SPROCKET, COUNTERSHAFT L-191600016-0001	Počet 1	Cena 218 Kč	není skladem Poptat tento díl
Číslo na výkresu 3	Název součástky Kód součástky CRANKCASE ASSY L-500270596-0002	Počet 1	Cena 3 993 Kč	není skladem Poptat tento díl
Číslo na výkresu 30	Název součástky Kód součástky COUNTERSHAFT DRIVE SPROCKET FIXING PLATE L-191610002-0001	Počet 1	Cena 15,54 Kč	ks
Číslo na výkresu 31	Název součástky Kód součástky HEX BOLT L-380070004-0001	Počet 2	Cena 15,54 Kč	není skladem Poptat tento díl
Číslo na výkresu 32	Název součástky Kód součástky HEX FLANGE BOLT L-380140057-0005	Počet 4	Cena 31,07 Kč	není skladem Poptat tento díl
Číslo na výkresu 33	Název součástky Kód součástky HEX FLANGE BOLT L-380140020-0003	Počet 1	Cena 31,07 Kč	není skladem Poptat tento díl
Číslo na výkresu 34	Název součástky Kód součástky HEX FLANGE BOLT L-380140032-0005	Počet 2	Cena 31,07 Kč	není skladem Poptat tento díl
Číslo na výkresu 35	Název součástky Kód součástky Olejové těsnění / gufero L-380650031-0001	Počet 1	Cena 77,68 Kč	není skladem Poptat tento díl
Číslo na výkresu 4	Název součástky Kód součástky DOWEL PIN L-380600001-0001	Počet 2	Cena 31,07 Kč	není skladem Poptat tento díl
Číslo na výkresu 5	Název součástky Kód součástky FLAT WASHER L-380450018-0003	Počet 1	Cena 15,54 Kč	ks
Číslo na výkresu 6	Název součástky Kód součástky SEAL SCREW PLUG L-110260003-0006	Počet 1	Cena 62,15 Kč	ks
Číslo na výkresu 7	Název součástky Kód součástky BEARING L-380630002-0001	Počet 1	Cena 203 Kč	není skladem Poptat tento díl
Číslo na výkresu 8	Název součástky Kód součástky BEARING L-380630033-0001	Počet 1	Cena 145 Kč	není skladem Poptat tento díl
Číslo na výkresu 9	Název součástky Kód součástky GASKET, CRANKCASE L-110100055-0001	Počet 1	Cena 202 Kč	ks
