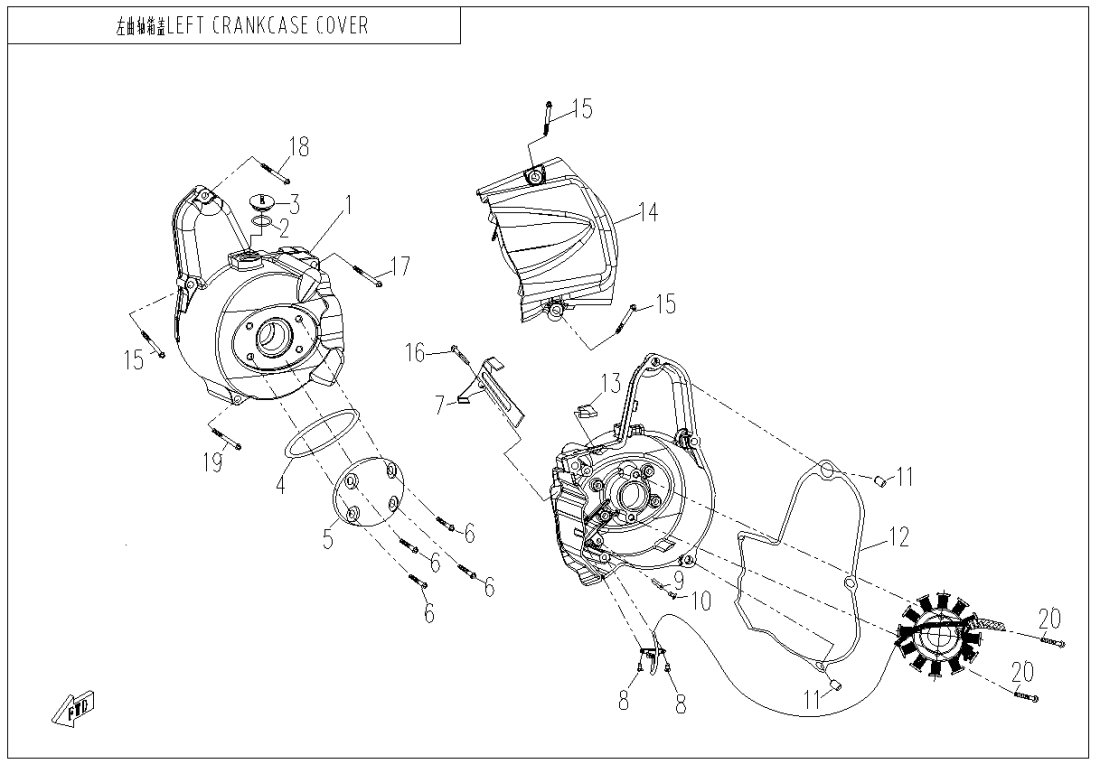

E01‑2 LEFT CRANKCASE COVER
E00 1P52YH‑2A ENGINE (2)
E01‑1 CRANKCASE (32)
E01‑2 LEFT CRANKCASE COVER (20)
E01‑3 RIGHT CRANKCASE COVER (11)
E02‑1 CYLINDER HEAD (26)
E02‑2 CYLINDER BOD (15)
E04 PISTON@^ CRANKSHAFT COMP (9)
E05 CLUTCH (16)
E06 TRANSMISSION SYSTEM (14)
E09 STARTING MECHANISM (11)
E17 FUEL INJECTION SYSTEM (9)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky LH FRONT COVERL-110400026-0043 |
Počet 1 | Cena 1 134 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 10 |
Název součástky Kód součástky ŠroubL-380200060-0003 |
Počet 1 | Cena 15,54 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 11 |
Název součástky Kód součástky DOWEL PINL-380600012-0001 |
Počet 2 | Cena 31,07 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky GASKET, LH FRONT COVERL-110420022-0001 |
Počet 1 | Cena 87,12 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky RUBBER PLUGL-110500004-0001 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky LH REAR COVERL-110520911-0002 |
Počet 1 | Cena 388 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky HEX FLANGE BOLTL-380140017-0005 |
Počet 3 | Cena 15,54 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky HEX FLANGE BOLTL-380140002-0002 |
Počet 1 | Cena 15,54 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 17 |
Název součástky Kód součástky HEX FLANGE BOLTL-380140020-0003 |
Počet 1 | Cena 31,07 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 18 |
Název součástky Kód součástky HEX FLANGE BOLTL-380140068-0004 |
Počet 1 | Cena 31,07 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 19 |
Název součástky Kód součástky HEX FLANGE BOLTL-380140147-0005 |
Počet 1 | Cena 31,07 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 2 |
Název součástky Kód součástky SEAL RINGL-380840026-0001 |
Počet 1 | Cena 31,07 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 20 |
Název součástky Kód součástky HEX FLANGE BOLTL-380140016-0002 |
Počet 2 | Cena 31,07 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 3 |
Název součástky Kód součástky PLUG, INSPECTION HOLEL-110440001-0060 |
Počet 1 | Cena 46,61 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 4 |
Název součástky Kód součástky SEAL RINGL-380840005-0001 |
Počet 1 | Cena 31,07 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky LH DECO COVERL-110430002-3449 |
Počet 1 | Cena 186 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 6 |
Název součástky Kód součástky HEX FLANGE BOLTL-380140026-0006 |
Počet 4 | Cena 15,54 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky PRESS PLATEL-110480043-0001 |
Počet 1 | Cena 31,07 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky ŠroubL-380200006-0005 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky PRESS PLATEL-110480005-0001 |
Počet 1 | Cena 31,07 Kč |
