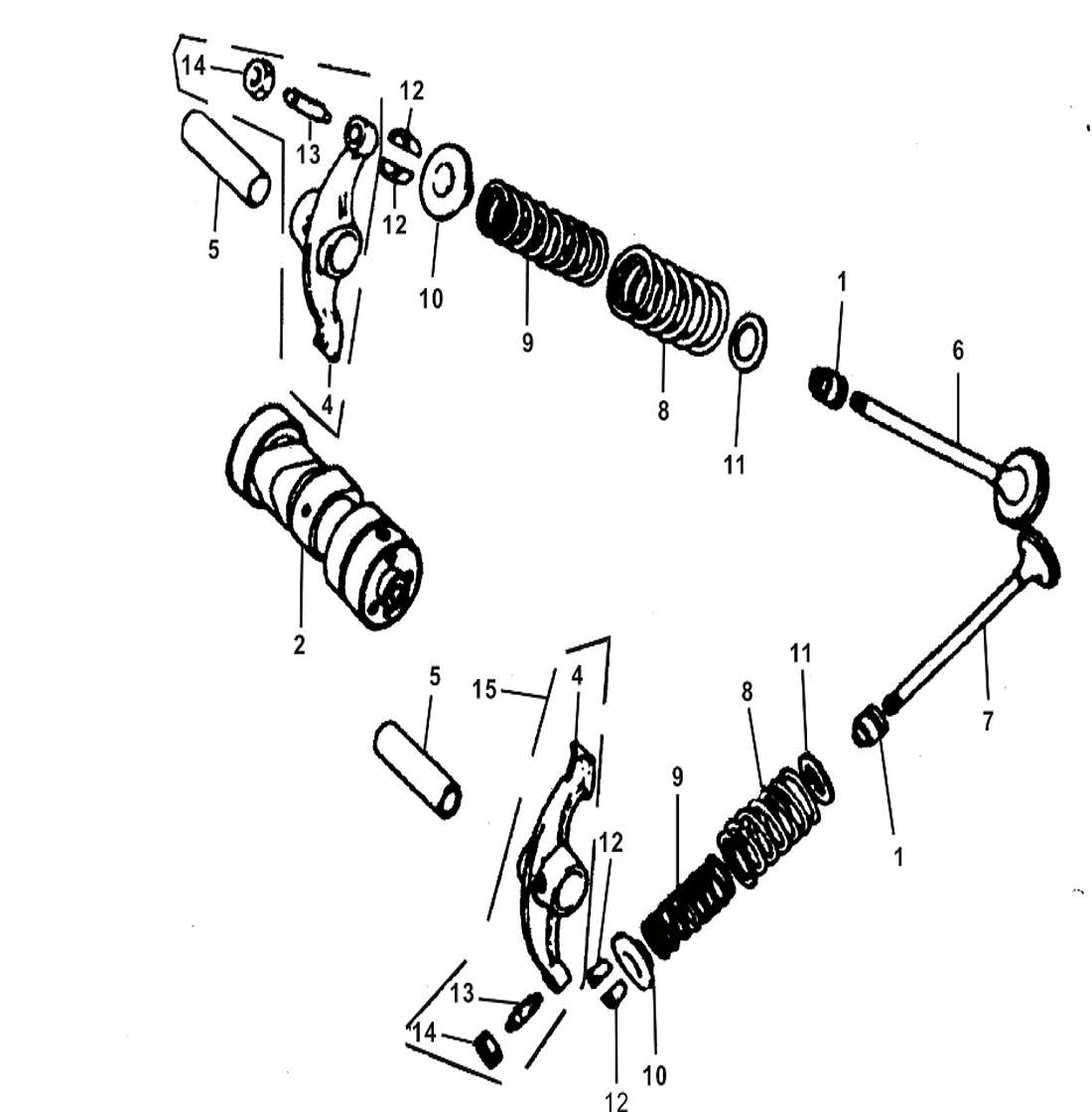

Vačkový hřídel a ventily
Víko hlavy válců (15)
Hlava válce (16)
Vačkový hřídel a ventily (13)
Napínák rozvodového řetězu (16)
Blok válců (8)
Pravý kryt klikové skříně (22)
Spojka (26)
Levý kryt klikové skříně / magneto (21)
Kliková skříň, olejové čerpadlo (29)
Klikový hřídel – píst (18)
Hlavní hřídel a pomocná hřídel (25)
Spouštěcí mechanismus (18)
Mechanismus řazení (28)
Kliková skříň, olejové čerpadlo (16)
Karburátor (1)
Elektrické komponenty (3)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky Oil seal,valve stem assemblyD00C043 |
Počet 2 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 2 |
Název součástky Kód součástky camshaft componentA00F020 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Valve rocker arm componentD00F000 |
Počet 2 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 5 |
Název součástky Kód součástky rockshaftD00F015 |
Počet 2 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 6 |
Název součástky Kód součástky Intake Valve204F045 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 7 |
Název součástky Kód součástky Exhaust Valve204F039 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 8 |
Název součástky Kód součástky valve outer springD00H003 |
Počet 2 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 9 |
Název součástky Kód součástky Valve inner springD00H004 |
Počet 2 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 10 |
Název součástky Kód součástky Spring Retainer,UpperD00F034 |
Počet 2 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 11 |
Název součástky Kód součástky Spring Retainer,Outer204-3-11 |
Počet 2 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 12 |
Název součástky Kód součástky Spring Cone.ValveD00F033 |
Počet 4 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Adjusting Screw,Valve Gap204-3-13 |
Počet 2 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 14 |
Název součástky Kód součástky Lock Nut204-3-14 |
Počet 2 | Cena cena není stanovena |
není skladem Poptat tento díl |
