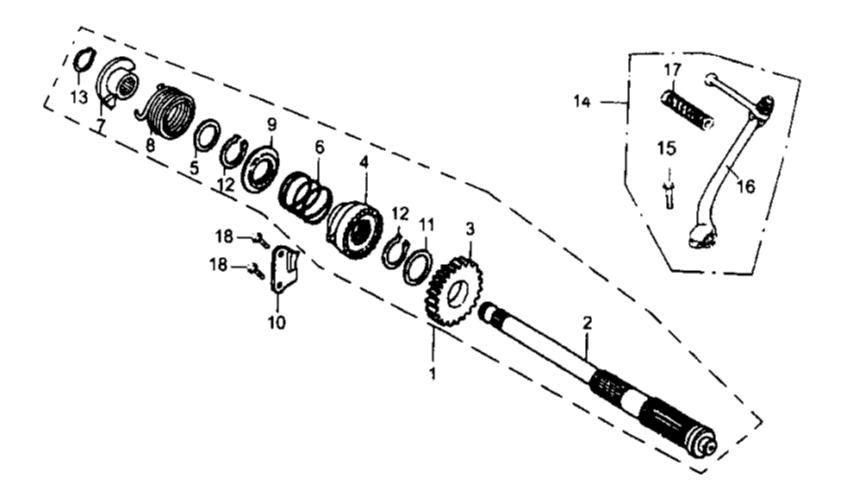

Spouštěcí mechanismus
Víko hlavy válců (15)
Hlava válce (16)
Vačkový hřídel a ventily (13)
Napínák rozvodového řetězu (16)
Blok válců (8)
Pravý kryt klikové skříně (22)
Spojka (26)
Levý kryt klikové skříně / magneto (21)
Kliková skříň, olejové čerpadlo (29)
Klikový hřídel – píst (18)
Hlavní hřídel a pomocná hřídel (25)
Spouštěcí mechanismus (18)
Mechanismus řazení (28)
Kliková skříň, olejové čerpadlo (16)
Karburátor (1)
Elektrické komponenty (3)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky Starting Shaft AssyD001I000 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 2 |
Název součástky Kód součástky KICK STARTER SPOINDLE204-12-2 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 3 |
Název součástky Kód součástky PINION KICK STARTER204-12-3 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 4 |
Název součástky Kód součástky Ratcher204-12-4 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 5 |
Název součástky Kód součástky WASHER 17MM204-12-5 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 6 |
Název součástky Kód součástky Spring204-12-6 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 7 |
Název součástky Kód součástky KICK SPRING RETAINER204-12-7 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 8 |
Název součástky Kód součástky KICK STARTER SPRING204-12-8 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 9 |
Název součástky Kód součástky Spring Seat204-12-9 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 10 |
Název součástky Kód součástky Guide204-12-10 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 11 |
Název součástky Kód součástky THRUST WASHER 20MM204-12-11 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SER RING 20MM204-12-12 |
Počet 2 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 13 |
Název součástky Kód součástky EXTERNAL CIRCLIP 16MM204-12-13 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 14 |
Název součástky Kód součástky Kick-pedal Assy204-12-14 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Bolt M6×20204-12-15 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Kick-edal204-12-16 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 17 |
Název součástky Kód součástky Rubber Boot204-12-17 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 18 |
Název součástky Kód součástky Bolt M6×20204-12-18 |
Počet 2 | Cena cena není stanovena |
není skladem Poptat tento díl |
