Motor

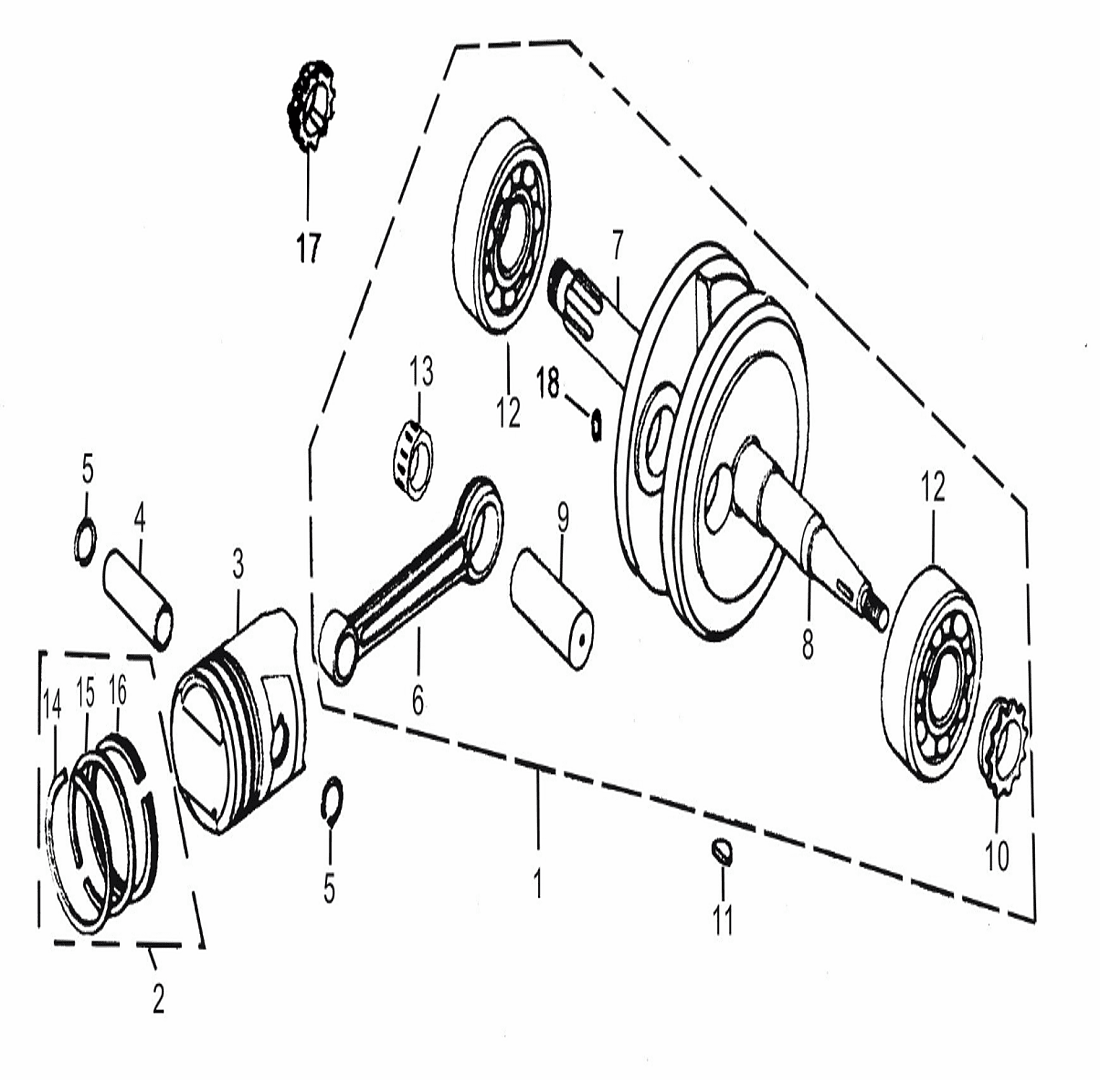

Klikový hřídel – píst
Víko hlavy válců (15)
Hlava válce (16)
Vačkový hřídel a ventily (13)
Napínák rozvodového řetězu (16)
Blok válců (8)
Pravý kryt klikové skříně (22)
Spojka (26)
Levý kryt klikové skříně / magneto (21)
Kliková skříň, olejové čerpadlo (29)
Klikový hřídel – píst (18)
Hlavní hřídel a pomocná hřídel (25)
Spouštěcí mechanismus (18)
Mechanismus řazení (28)
Kliková skříň, olejové čerpadlo (16)
Karburátor (1)
Elektrické komponenty (3)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky Crankshaft & Connecting Rod2043J000 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 2 |
Název součástky Kód součástky Piston Ring Set204J013 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 3 |
Název součástky Kód součástky Piston204J014 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 4 |
Název součástky Kód součástky Piston Pin204J012 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 5 |
Název součástky Kód součástky Cirelip,Piston Pin204-10-5 |
Počet 2 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 6 |
Název součástky Kód součástky Connecting Rod204-10-6 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 7 |
Název součástky Kód součástky Crankshaft,RH204-10-7 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 8 |
Název součástky Kód součástky Crankshaft,LH204-10-8 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 9 |
Název součástky Kód součástky Pin,Crankshaft204-10-9 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 10 |
Název součástky Kód součástky Drive Sprocket,Timing(16T)204-10-10 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 11 |
Název součástky Kód součástky Woodruff Key204-10-11 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 12 |
Název součástky Kód součástky Bearing 6304204-10-12 |
Počet 2 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Bearing204-10-13 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 14 |
Název součástky Kód součástky Piston Ring(I)204-10-14 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Piston Ring(II)204-10-15 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Oil ring,3-piece204-10-16 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 17 |
Název součástky Kód součástky Oil pump Driving Gear204-10-17 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 18 |
Název součástky Kód součástky Set pin204-10-18 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
