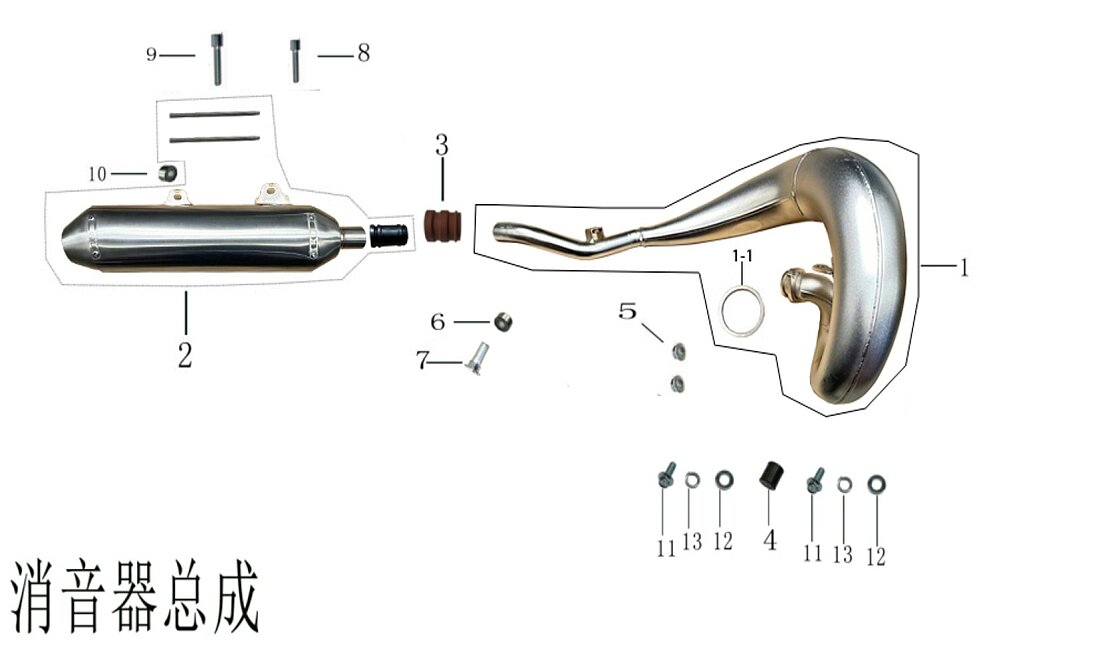

Sestava tlumiče výfuku
Sestava řídítek (16)
Sestava přední brzdy (17)
Sestava zadní brzdy (11)
Sestava předního odečítání (12)
Sestava směrovače (15)
Sestava předního kola (24)
Sestava zadního kola (29)
Součásti rámu (27)
Sestava ploché vidlice (35)
Sestava zadního zavěšení a pomocného rámu (23)
Sestava brzdového pedálu (13)
Montáž motoru (14)
Sestava nádrže na vodu (15)
Kryt nádrže na vodu (1)
Sestava karburátoru a vzduchového filtru (6)
Sestava palivové nádrže (12)
Sestava tlumiče výfuku (25)
Podpěra a sestava pedálu (26)
Elektrické součásti (24)
Sestava svítidla (20)
Plastové díly a součásti (37)
Nálepky (7)
Motor (169)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky trubka tlumiče výfuku106001-0093 |
Počet 1 | Cena 7 945 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 1 |
Název součástky Kód součástky muffler kit for KT250106001-0120 |
Počet 1 | Cena 11 200 Kč | |
|
Číslo na výkresu 1 |
Název součástky Kód součástky muffler Pipe106001-0141 |
Počet 1 | Cena 9 362 Kč | |
|
Číslo na výkresu 1-1 |
Název součástky Kód součástky muffler pipe seal106003-0005 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 2 |
Název součástky Kód součástky tlumič106002-0035 |
Počet 1 | Cena 13 705 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 2 |
Název součástky Kód součástky muffler kit for KT250106002-0046 |
Počet 1 | Cena 3 881 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky Silencer pipe106002-0064 |
Počet 1 | Cena 4 012 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky těsnění trubky tlumiče výfuku106006-0020 |
Počet 1 | Cena 371 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky spoj potrubí tlumiče výfuku106006-0021 |
Počet 1 | Cena 67,29 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky matice903007-0005 |
Počet 2 | Cena 12,75 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky plochý keř902001-0007 |
Počet 1 | Cena 22,88 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky šroub s přírubou903019-0015 |
Počet 1 | Cena 8,71 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky flange bolt-M8*27903019-0015-03 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 7 |
Název součástky Kód součástky šroub404011-0001 |
Počet 1 | Cena 9,75 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky šroub903013-0021 |
Počet 1 | Cena 6,82 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky Screw-M8*30903013-0021-03 |
Počet 1 | Cena 5,81 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky šroub903013-0023 |
Počet 1 | Cena 9,37 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky screw903013-0023-03 |
Počet 1 | Cena 7,41 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky plochý keř902001-0036 |
Počet 1 | Cena 36,75 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky šroub903018-0003 |
Počet 2 | Cena 2,13 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky Flange Bolt-M6*12903018-0003-03 |
Počet 2 | Cena 1,45 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky podložka903002-0001 |
Počet 2 | Cena 10,16 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky spring washer903002-0001-03 |
Počet 2 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 13 |
Název součástky Kód součástky pružná podložka903001-0002 |
Počet 2 | Cena 11,62 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky SPRING WASHER903001-0002-03 |
Počet 2 | Cena cena není stanovena |
není skladem Poptat tento díl |
