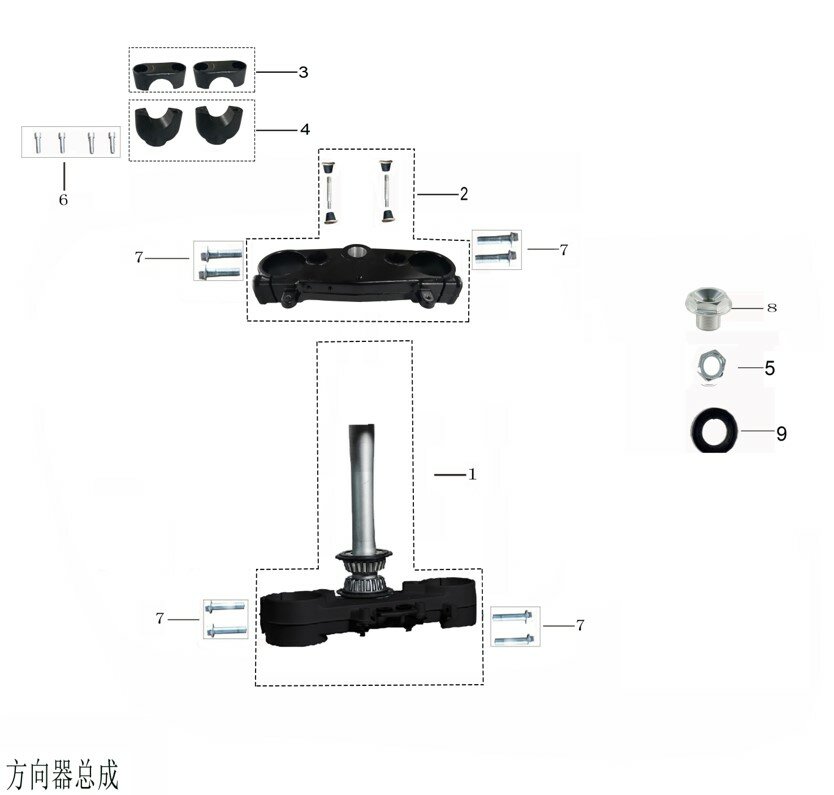

Sestava směrovače
Sestava řídítek (16)
Sestava přední brzdy (17)
Sestava zadní brzdy (11)
Sestava předního odečítání (12)
Sestava směrovače (15)
Sestava předního kola (24)
Sestava zadního kola (29)
Součásti rámu (27)
Sestava ploché vidlice (35)
Sestava zadního zavěšení a pomocného rámu (23)
Sestava brzdového pedálu (13)
Montáž motoru (14)
Sestava nádrže na vodu (15)
Kryt nádrže na vodu (1)
Sestava karburátoru a vzduchového filtru (6)
Sestava palivové nádrže (12)
Sestava tlumiče výfuku (25)
Podpěra a sestava pedálu (26)
Elektrické součásti (24)
Sestava svítidla (20)
Plastové díly a součásti (37)
Nálepky (7)
Motor (169)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky lower clamp601002-0026 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 2 |
Název součástky Kód součástky upper clamp601001-0028 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 2 |
Název součástky Kód součástky upper clamp601001-0024 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 3 |
Název součástky Kód součástky upper raisers601003-0019 |
Počet 2 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 4 |
Název součástky Kód součástky lower raisers601004-0023 |
Počet 2 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 5 |
Název součástky Kód součástky lock nut-M30*1*H10601005-0021 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 6 |
Název součástky Kód součástky šroub903013-0021 |
Počet 4 | Cena 6,82 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky Screw-M8*30903013-0021-03 |
Počet 4 | Cena 5,81 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky šroub903018-0012 |
Počet 8 | Cena 4,71 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky bolt-M8*40903018-0012-03 |
Počet 8 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 8 |
Název součástky Kód součástky šroub601006-0019 |
Počet 1 | Cena 223 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky krytka proti prachu601005-0015 |
Počet 1 | Cena 87,36 Kč |
