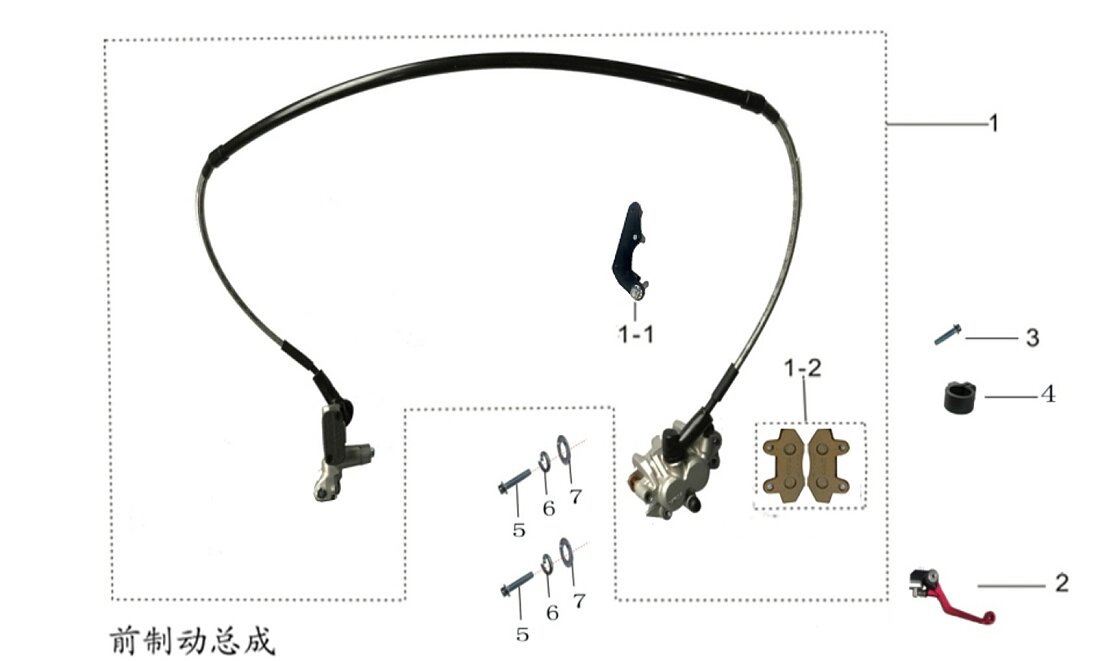

Sestava přední brzdy
Sestava řídítek (16)
Sestava přední brzdy (17)
Sestava zadní brzdy (11)
Sestava předního odečítání (12)
Sestava směrovače (15)
Sestava předního kola (24)
Sestava zadního kola (29)
Součásti rámu (27)
Sestava ploché vidlice (35)
Sestava zadního zavěšení a pomocného rámu (23)
Sestava brzdového pedálu (13)
Montáž motoru (14)
Sestava nádrže na vodu (15)
Kryt nádrže na vodu (1)
Sestava karburátoru a vzduchového filtru (6)
Sestava palivové nádrže (12)
Sestava tlumiče výfuku (25)
Podpěra a sestava pedálu (26)
Elektrické součásti (24)
Sestava svítidla (20)
Plastové díly a součásti (37)
Nálepky (7)
Motor (169)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky přední brzda404000-0065 |
Počet 1 | Cena 3 781 Kč | |
|
Číslo na výkresu 1 |
Název součástky Kód součástky front brake assy.404000-0175 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 1-1 |
Název součástky Kód součástky držák přední brzdy404008-0008 |
Počet 1 | Cena 575 Kč | |
|
Číslo na výkresu 1-1 |
Název součástky Kód součástky front brake bracket404008-0018 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 1-2 |
Název součástky Kód součástky přední brzdové destičky404007-0020 |
Počet 1 | Cena 1 539 Kč | |
|
Číslo na výkresu 1-2 |
Název součástky Kód součástky front brake pad404007-0019 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 2 |
Název součástky Kód součástky Brzdová páka404002-0023 |
Počet 1 | Cena 3 141 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky front brake lever404002-0024 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 3 |
Název součástky Kód součástky šroub903018-0004 |
Počet 1 | Cena 4,15 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky Flange Bolt-M6*16903018-0004-03 |
Počet 1 | Cena 2,90 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky drátěný klip801014-0012 |
Počet 1 | Cena 71,24 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky šroub903018-0012 |
Počet 2 | Cena 4,71 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky bolt-M8*40903018-0012-03 |
Počet 2 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 6 |
Název součástky Kód součástky pružná podložka903001-0004 |
Počet 2 | Cena 0,80 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky Spring Washer-Φ8*13*2903001-0003-02 |
Počet 2 | Cena 1,45 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky podložka903002-0004 |
Počet 2 | Cena 1,03 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky Flat Washer-Φ8*16*1.5903002-0004-03 |
Počet 2 | Cena 2,90 Kč |
