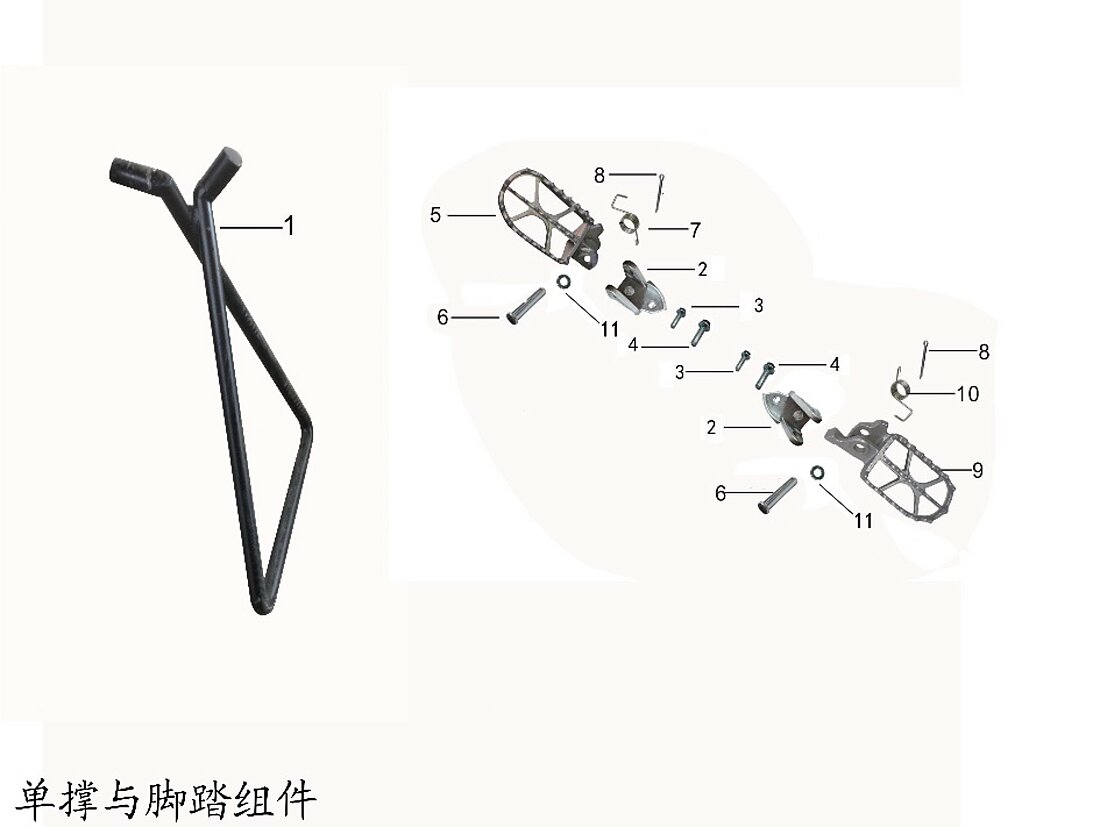

Uložení motoru a sestava pedálů
Sestava řídítek (19)
Sestava přední brzdy (10)
Sestava zadní brzdy (10)
Sestava pro odečítání přední části (10)
Montáž spojovací desky (16)
Sestava předního kola (21)
Sestava zadního kola (29)
Součásti rámu (18)
Sestava ploché vidlice (31)
Sestava zadního zavěšení a pomocného rámu (28)
Sestava brzdového pedálu (13)
Montáž motoru (8)
Sestava nádrže na vodu (13)
Kryt nádrže na vodu (1)
Uložení motoru a sestava pedálů (17)
Sestava karburátoru a vzduchového filtru (9)
Sestava tlumiče výfuku (17)
Elektrické součásti (26)
Sestava palivové nádrže (13)
Sestava světlometu (18)
Plastové díly a součásti (34)
Nálepky (4)
Motor (275)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky single stand554000-0029-01 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 2 |
Název součástky Kód součástky pravý pedál okoun506004-0008 |
Počet 2 | Cena 421 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky šroub M8*16903015-0005 |
Počet 2 | Cena 5,32 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky Vrut903015-0005-02 |
Počet 2 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 4 |
Název součástky Kód součástky šroub s přírubou903019-0027 |
Počet 2 | Cena 32,37 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky flange bolt-M12*20*1.25903019-0027-02 |
Počet 2 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 5 |
Název součástky Kód součástky levý pedál506003-0020 |
Počet 1 | Cena 680 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky čep závěsu904001-0005 |
Počet 2 | Cena 25,51 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky levá pružina pedálu407001-0010 |
Počet 1 | Cena 15,20 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky left pedal spring407001-0010-02 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 8 |
Název součástky Kód součástky závlačku904002-0002 |
Počet 2 | Cena 0,92 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky COTTER PIN904002-0002-03 |
Počet 2 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 9 |
Název součástky Kód součástky pravý pedál506003-0021 |
Počet 1 | Cena 680 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky pravá pružina pedálu407001-0011 |
Počet 1 | Cena 15,20 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky right pedal spring407001-0011-02 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 11 |
Název součástky Kód součástky podložka903002-0007 |
Počet 2 | Cena 0,94 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky flat washer-Φ8*16*1.5903002-0007-02 |
Počet 2 | Cena cena není stanovena |
není skladem Poptat tento díl |
