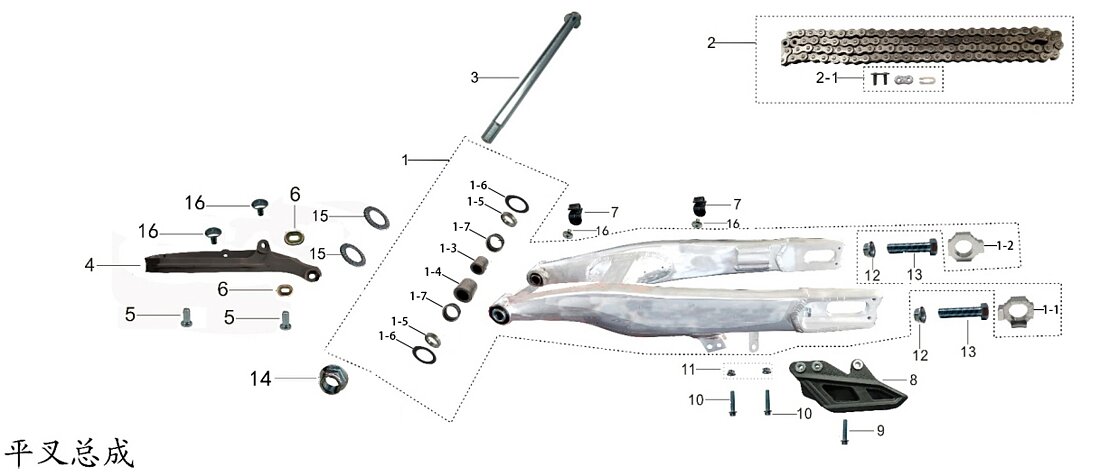

Sestava ploché vidlice
Sestava řídítek (19)
Sestava přední brzdy (10)
Sestava zadní brzdy (10)
Sestava pro odečítání přední části (10)
Montáž spojovací desky (16)
Sestava předního kola (21)
Sestava zadního kola (29)
Součásti rámu (18)
Sestava ploché vidlice (31)
Sestava zadního zavěšení a pomocného rámu (28)
Sestava brzdového pedálu (13)
Montáž motoru (8)
Sestava nádrže na vodu (13)
Kryt nádrže na vodu (1)
Uložení motoru a sestava pedálů (17)
Sestava karburátoru a vzduchového filtru (9)
Sestava tlumiče výfuku (17)
Elektrické součásti (26)
Sestava palivové nádrže (13)
Sestava světlometu (18)
Plastové díly a součásti (34)
Nálepky (4)
Motor (275)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky slitinové otočné rameno553000-0049 |
Počet 1 | Cena 9 843 Kč | |
|
Číslo na výkresu 1 |
Název součástky Kód součástky aluminium swing arm553000-0049-02 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 1-1 |
Název součástky Kód součástky chain adjuster(L)203003-0005 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 1-2 |
Název součástky Kód součástky chain adjuster(R)203003-0006 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 1-3 |
Název součástky Kód součástky swing arm bushing902001-0171 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 1-4 |
Název součástky Kód součástky swing arm bushing902001-0109 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 1-5 |
Název součástky Kód součástky swing arm bushing902001-0121 |
Počet 2 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 1-6 |
Název součástky Kód součástky oil seal908001-0020 |
Počet 2 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 1-7 |
Název součástky Kód součástky oil seal908001-0026 |
Počet 2 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 2 |
Název součástky Kód součástky chain203000-0098 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 2-1 |
Název součástky Kód součástky řetězový kloub203001-0008 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 3 |
Název součástky Kód součástky náprava901003-0012 |
Počet 1 | Cena 615 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky vodítko řetězu203004-0039 |
Počet 1 | Cena 649 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky šroub903009-0010 |
Počet 2 | Cena 1,84 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky screw-M6*12903009-0010-03 |
Počet 2 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 6 |
Název součástky Kód součástky podložka903003-0006 |
Počet 2 | Cena 7,88 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky spona potrubí brzdového oleje405010-0001 |
Počet 2 | Cena 19,49 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky chránič řetězu203004-0040 |
Počet 1 | Cena 707 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky šroub903018-0004 |
Počet 1 | Cena 4,15 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky Flange Bolt-M6*16903018-0004-03 |
Počet 1 | Cena 2,90 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky šroub903018-0009 |
Počet 2 | Cena 7,38 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky flange bolt-M6*16903018-0009-02 |
Počet 2 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 11 |
Název součástky Kód součástky matice903007-0003 |
Počet 2 | Cena 10,73 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky matice903006-0004 |
Počet 2 | Cena 4,57 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky flagne nut-M10*1.25903006-0004-02 |
Počet 2 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 13 |
Název součástky Kód součástky šroub903017-0014 |
Počet 2 | Cena 15,96 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky flange bolt-M10*40*1.25903017-0014-02 |
Počet 2 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 14 |
Název součástky Kód součástky matice903007-0011 |
Počet 1 | Cena 22,24 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky ložisko907001-0030 |
Počet 2 | Cena 108 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky screw903012-0006 |
Počet 4 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 16 |
Název součástky Kód součástky screw-TM6*12903012-0006-03 |
Počet 4 | Cena cena není stanovena |
není skladem Poptat tento díl |
