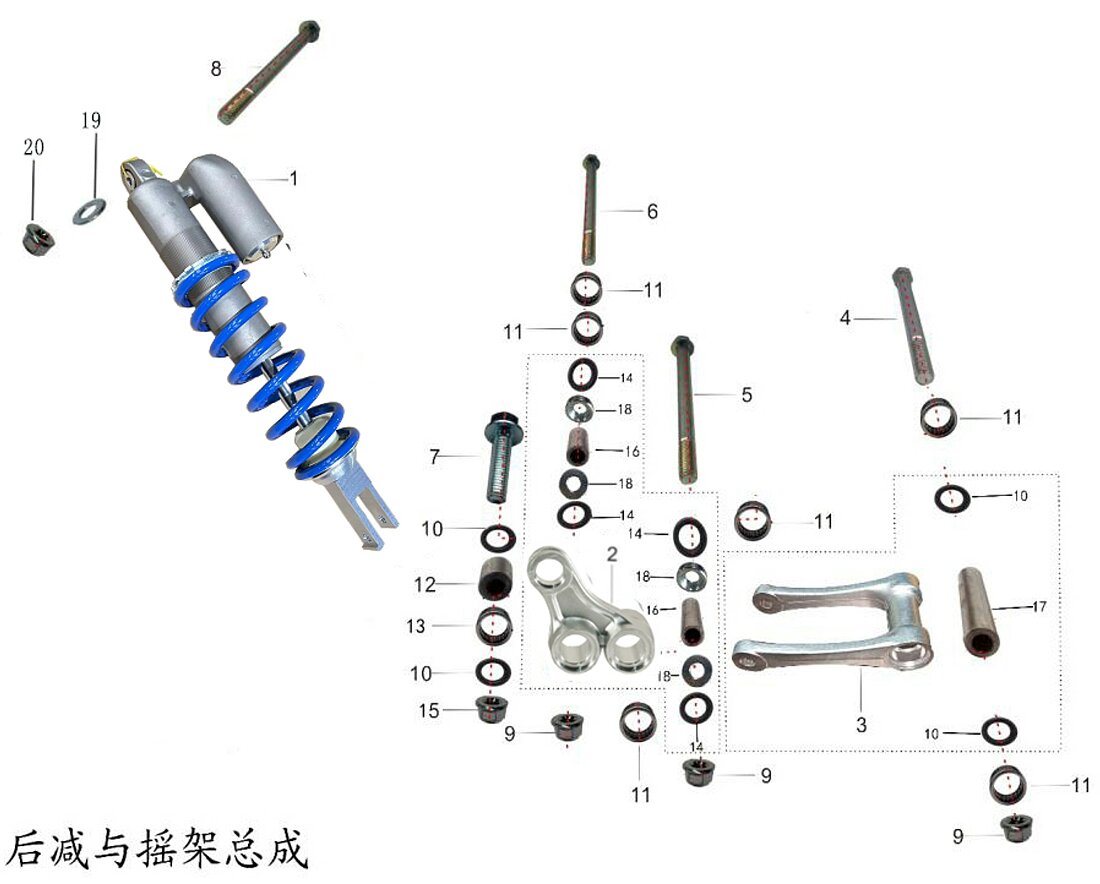

Sestava zadního zavěšení a pomocného rámu
Sestava řídítek (19)
Sestava přední brzdy (10)
Sestava zadní brzdy (10)
Sestava pro odečítání přední části (10)
Montáž spojovací desky (16)
Sestava předního kola (21)
Sestava zadního kola (29)
Součásti rámu (18)
Sestava ploché vidlice (31)
Sestava zadního zavěšení a pomocného rámu (28)
Sestava brzdového pedálu (13)
Montáž motoru (8)
Sestava nádrže na vodu (13)
Kryt nádrže na vodu (1)
Uložení motoru a sestava pedálů (17)
Sestava karburátoru a vzduchového filtru (9)
Sestava tlumiče výfuku (17)
Elektrické součásti (26)
Sestava palivové nádrže (13)
Sestava světlometu (18)
Plastové díly a součásti (34)
Nálepky (4)
Motor (275)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky sada zadního tlumiče502000-0078 |
Počet 1 | Cena 29 646 Kč | |
|
Číslo na výkresu 1 |
Název součástky Kód součástky rear shock assy.502000-0086 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 2 |
Název součástky Kód součástky trojúhelníková vazba503000-0008 |
Počet 1 | Cena 975 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky propojení ve stylu u504000-0009 |
Počet 1 | Cena 1 127 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky přírubová náprava901001-0045 |
Počet 1 | Cena 79,23 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky přírubová náprava901001-0044 |
Počet 1 | Cena 75,60 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky přírubová náprava901001-0041 |
Počet 1 | Cena 76,69 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky šroub903020-0013 |
Počet 1 | Cena 46,88 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky Oval head bolt-M10*42*1.25+Φ10*28903020-0036 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 8 |
Název součástky Kód součástky šroub903018-0034 |
Počet 1 | Cena 17,32 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky flange bolt-M6*16903018-0034-02 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 9 |
Název součástky Kód součástky matice903007-0008 |
Počet 3 | Cena 9,98 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky FLANGE LOCK NUT903007-0008-02 |
Počet 3 | Cena 37,00 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky těsnění908001-0003 |
Počet 4 | Cena 33,75 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky ložisko907002-0011 |
Počet 6 | Cena 87,00 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky spojovací pouzdro902001-0115 |
Počet 1 | Cena 47,25 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky flat bush902001-0145 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 13 |
Název součástky Kód součástky ložisko907002-0012 |
Počet 1 | Cena 25,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky těsnění908001-0018 |
Počet 4 | Cena 18,74 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Matice903007-0006 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky SELF-LOCKING NUT903007-0006-02 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 16 |
Název součástky Kód součástky spojovací pouzdro902001-0116 |
Počet 2 | Cena 65,62 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky spojovací pouzdro902001-0117 |
Počet 1 | Cena 91,13 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky víčko spojovacího pouzdra902003-0005 |
Počet 4 | Cena 65,62 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky Podložka903002-0008 |
Počet 1 | Cena 1,45 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky FLAT WASHER GB97.1-85903002-0008-03 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 20 |
Název součástky Kód součástky matice903006-0004 |
Počet 1 | Cena 4,57 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky flagne nut-M10*1.25903006-0004-02 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
