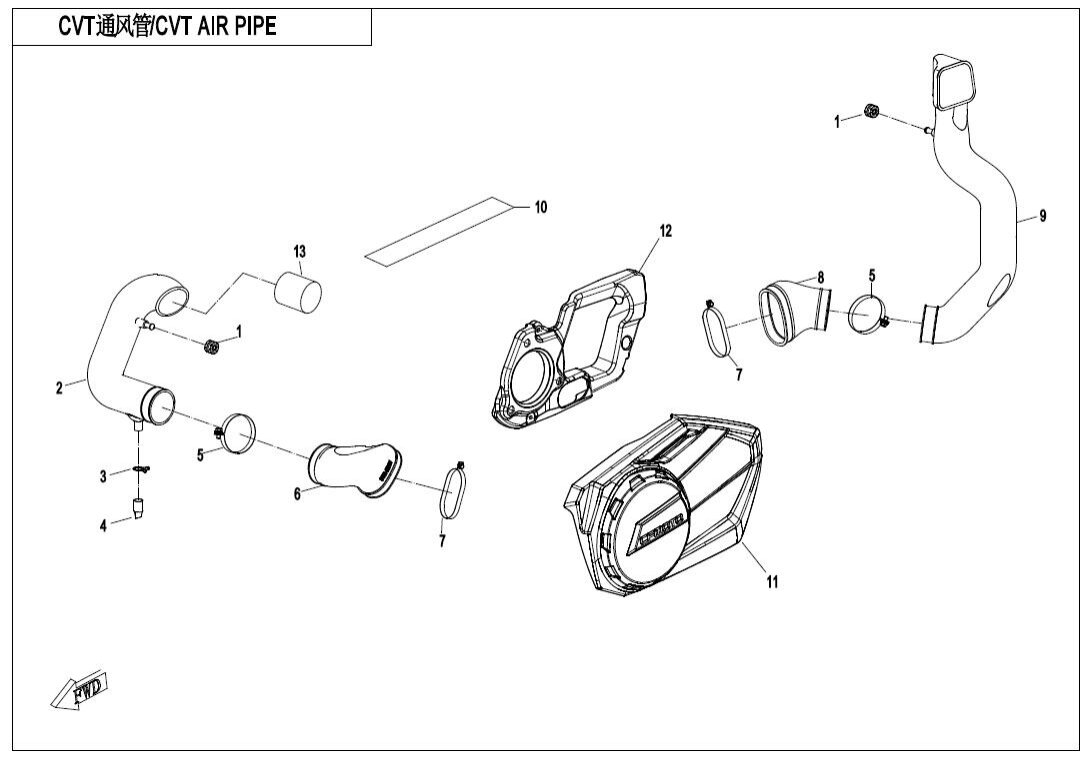

Vzduchové potrubí CVT II
Vzduchové potrubí CVT I (12)
Vzduchové potrubí CVT II (13)
Systém vstřikování paliva (10)
Vzduchový filtr (17)
Levá strana klikové skříně I (54)
Levá strana klikové skříně II (54)
Pravá strana klikové skříně I (34)
Pravá strana klikové skříně II (37)
Pravá strana klikové skříně III (36)
Pravá strana klikové skříně IV (38)
Pravá strana klikové skříně V (37)
Skříň CVT I (18)
Skříň CVT II (18)
Levý kryt klikové skříně (30)
Kryt hlavy válce (5)
Hlava 1. válce (39)
Válec (6)
Vačková hřídel 1. válce (7)
Sací potrubí (8)
Hlava 2. válce I (37)
Hlava 2. válce II (37)
Vačková hřídel 2. válce (7)
Kliková hřídel a písty (14)
Variator (CVT) T3b (16)
Olejové čerpadlo (11)
Vodní pumpa (18)
Systém startování (7)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky RUBBER SLEEVE, FRONT LICENSE BRACKET5020-031001 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky AIR INLET PIPE, CVT9AY0-000301 |
Počet 1 | Cena 812 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky CLAMP A1730601-117010 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky OIL STORAGE HOSE0180-110005 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky SCREW CLAMP，A-TYPE9010-020007 |
Počet 2 | Cena 116 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky JOINT, AIR INLET PIPE9AWA-000303 |
Počet 1 | Cena 363 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky A-TYPE CLAMP 78-1019010-000105 |
Počet 2 | Cena 116 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky JOINT, AIR OUTLET PIPE9AWA-000304 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky AIR OUTLET PIPE, CVT9AWA-000302 |
Počet 1 | Cena 537 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky SCROLL PAPER, HEAT INSULATIONTFQ001 Alternativy: TFQ004 |
Počet 1 | Cena 3 685 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky DECO COVER(LH), ENGINE9AWA-000101 Alternativy: 9AW#-000101-2000 |
Počet 1 | Cena 653 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SEAT, SIDE COVER9AWA-000102 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky PRE FILTER9GQ0-000204 |
Počet 1 | Cena 102 Kč |
