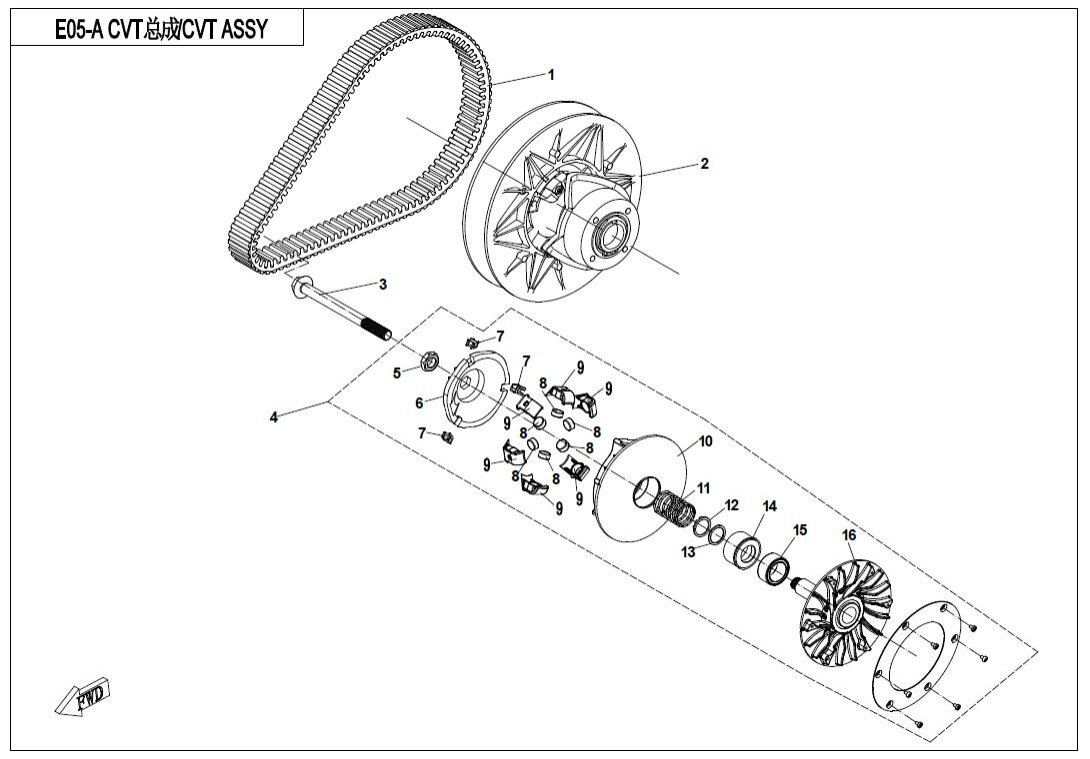

| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky TOOTHED DRIVE BELT0JWA-055000-10000 |
Počet 1 | Cena 5 500 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky DRIVEN PULLEY ASSY.0JYA-052000 |
Počet 1 | Cena 10 039 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BOLT, DRIVE PULLEY0JY0-050001 Alternativy: 0JY0-050001-00001 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky DRIVE PULLEY ASSY0JWA-051000 Alternativy: 0JWA-051000-00001 |
Počet 1 | Cena 17 742 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky LOCK NUT, DRIVE PULLEY0JYA-051013 Alternativy: 0JYA-051013-10000 |
Počet 1 | Cena 754 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky THRUST COLLAR0JYA-051006-10000 |
Počet 1 | Cena 7 544 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky NYLON SLIDER0JYA-051004 Alternativy: 0JYA-051004-10000 |
Počet 3 | Cena 290 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky WEIGHT ROLLER0GR0-051004-20000 |
Počet 6 | Cena 247 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky NYLON PROTECTOR,WEIGHT ROLLER0GR0-051005 |
Počet 6 | Cena 493 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky MOVING PLATE ASSY, DRIVE PULLEY0JYA-051100 |
Počet 1 | Cena 7 689 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SPRING,DRIVE PULLEY0JY0-051002 |
Počet 1 | Cena 1 393 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky NYLON BUSHING0GR0-051012 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky STEEL WASHER0GR0-051011 |
Počet 1 | Cena 406 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky SPRING SEAT0GR0-051001 |
Počet 1 | Cena 1 255 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky BEARING ASSY., DRIVE PULLEY0JY0-051210 Alternativy: 0GR0-051400-10000 |
Počet 1 | Cena 4 645 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky DRIVE FIXED PULLEY ASSY0JWA-051200 |
Počet 1 | Cena 11 030 Kč |
