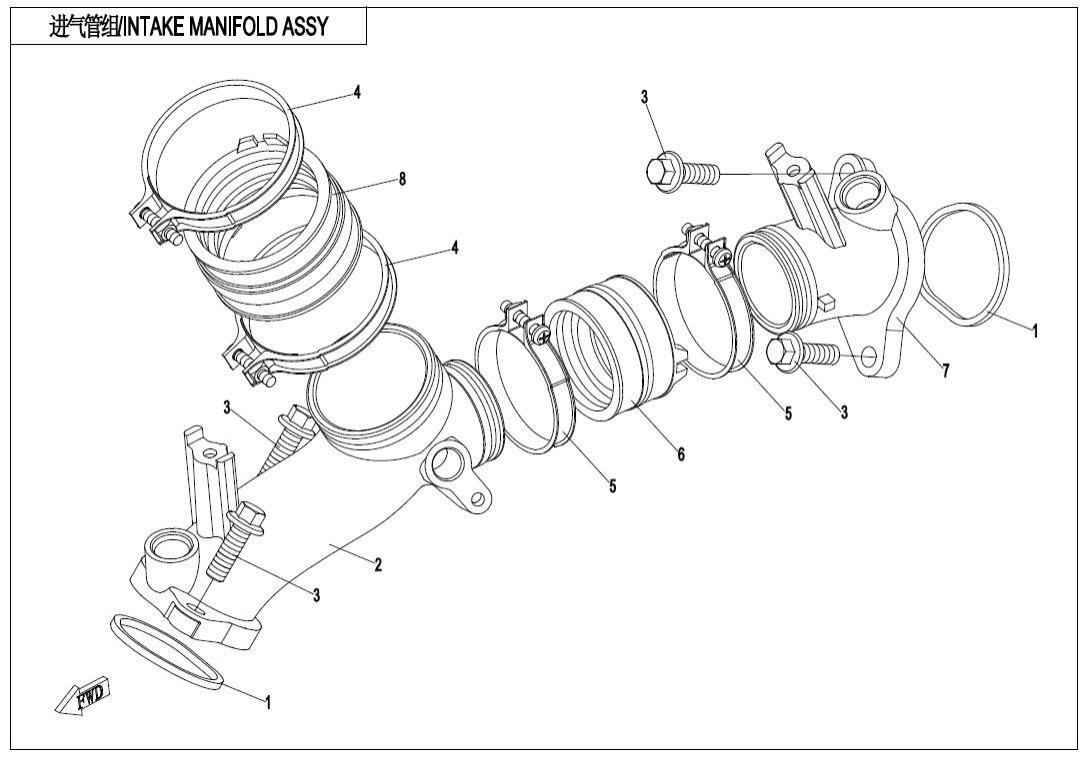

| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky SEAL RING, MANIFOLD0800-025002 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky MAIN AIR INLET PIPE0800-025001 |
Počet 1 | Cena 1 190 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BOLT M8×250130-011114-0010 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SCREW CLAMP，A-TYPE9010-020007 |
Počet 2 | Cena 116 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky CLAMP, AIR INLET PIPE0180-022400-0050 |
Počet 2 | Cena 58,03 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky JOINT PIPE, AIR INLET PIPE0800-025004 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky INTAKE MANIFOLD, AUXILIARY0800-025003 |
Počet 1 | Cena 493 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky JOINT PIPE, THROTTLE0800-025005 |
Počet 1 | Cena 58,03 Kč |
