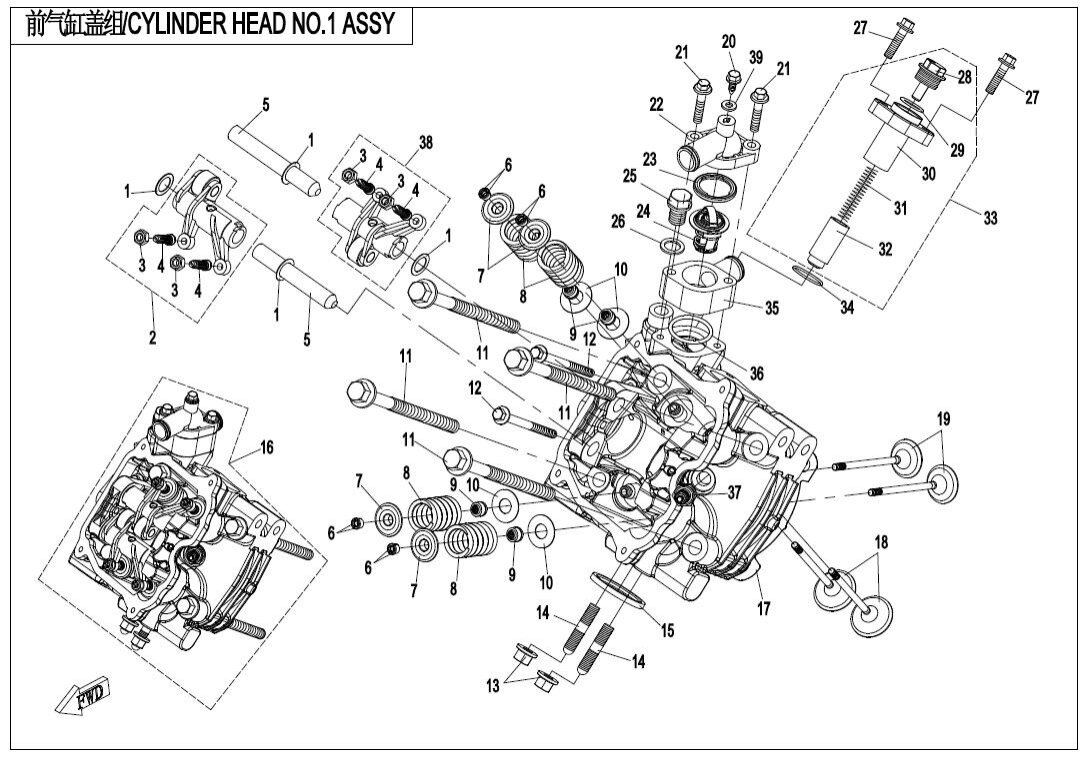

Hlava 1. válce
Vzduchové potrubí CVT I (12)
Vzduchové potrubí CVT II (13)
Systém vstřikování paliva (10)
Vzduchový filtr (17)
Levá strana klikové skříně I (54)
Levá strana klikové skříně II (54)
Pravá strana klikové skříně I (34)
Pravá strana klikové skříně II (37)
Pravá strana klikové skříně III (36)
Pravá strana klikové skříně IV (38)
Pravá strana klikové skříně V (37)
Skříň CVT I (18)
Skříň CVT II (18)
Levý kryt klikové skříně (30)
Kryt hlavy válce (5)
Hlava 1. válce (39)
Válec (6)
Vačková hřídel 1. válce (7)
Sací potrubí (8)
Hlava 2. válce I (37)
Hlava 2. válce II (37)
Vačková hřídel 2. válce (7)
Kliková hřídel a písty (14)
Variator (CVT) T3b (16)
Olejové čerpadlo (11)
Vodní pumpa (18)
Systém startování (7)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky WASHER 12.3×18.5×0.50800-022002 |
Počet 4 | Cena 43,52 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky ROCKER ARM ASSY, AIR EXHAUST0800-022600-20000 |
Počet 1 | Cena 1 088 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky ADJUST NUT,VALVE CLEARANCE0800-022506 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky ADJUST SCREW, VALVE CLEARANCE0800-022510 |
Počet 4 | Cena 43,52 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky ROCKER ARM SHAFT0800-022001 |
Počet 2 | Cena 131 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky LOCK CLIP, VALVE0800-022016 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky UPPER SEAT, VALVE SPRING0800-022007 |
Počet 4 | Cena 87,05 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky SPRING, VALVE0800-022006 Alternativy: 0800-022006-10000 |
Počet 4 | Cena 72,54 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky SEAL RING, VALVE STEM0010-022500 Alternativy: 0010-022500-10000 |
Počet 4 | Cena 43,52 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky LOWER SEAT, VALVE SPRING0800-022008 |
Počet 4 | Cena 43,52 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLT,CYLINDER0800-022003 Alternativy: 0800-022003-00001 |
Počet 4 | Cena 72,54 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BOLT M6×800800-022009 Alternativy: 0800-022009-00001 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky FLANGE NUT M80010-011700-0010 Alternativy: 8010-020001 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky STUD M8×420180-022003-0010 Alternativy: 0180-022003-00001 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky BUSHING, EXHAUST PIPE0800-022300 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky FRONT CYLINDER HEAD ASSY.0800-022000-30000 |
Počet 1 | Cena 12 056 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky GASKET, CYLINDER HEAD0800-022200 |
Počet 1 | Cena 566 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky VALVE, INTAKE0800-022004 |
Počet 2 | Cena 406 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky VALVE, EXHAUST0800-022005 |
Počet 2 | Cena 406 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.8×1330132-480130030 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky BOLT M6x450180-013208-0010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky HOUSING, THERMOSTAT0800-022013 Alternativy: 0800-022013-10000 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky SEAL RING0010-022802 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky THERMOSTAT0800-022700 |
Počet 1 | Cena 450 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky SCREW PLUG M12×1.50800-022015 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 26 |
Název součástky Kód součástky WASHER 12.2×18×1.50800-022014 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky BOLT M6x250010-021017-0010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky SCREW PLUG, TENSIONER0800-022402 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 29 |
Název součástky Kód součástky O-SEAL RING 17X1.450800-022407 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky HOUSING, CHAIN TENSIONER0800-022401 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 31 |
Název součástky Kód součástky SPRING, CHAIN TENSIONER0800-022405 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 32 |
Název součástky Kód součástky PLUNGER, CHAIN TENSIONER0800-022410 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 33 |
Název součástky Kód součástky TENSIONER0800-022400 Alternativy: 0800-022400-10000 |
Počet 1 | Cena 435 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky SEAL RING, TENSIONER0800-022017 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky SEAT,THERMOSTAT0800-022012 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky O-RING30502-028000N |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky SPARK PLUG0800-022800 |
Počet 1 | Cena 300 Kč | |
|
Číslo na výkresu 38 |
Název součástky Kód součástky ROCKER ARM ASSY, AIR INTAKE0800-022500-20000 |
Počet 1 | Cena 1 045 Kč | |
|
Číslo na výkresu 39 |
Název součástky Kód součástky WASHER 5.3×11×1.50800-022011 |
Počet 1 | Cena 43,52 Kč |
