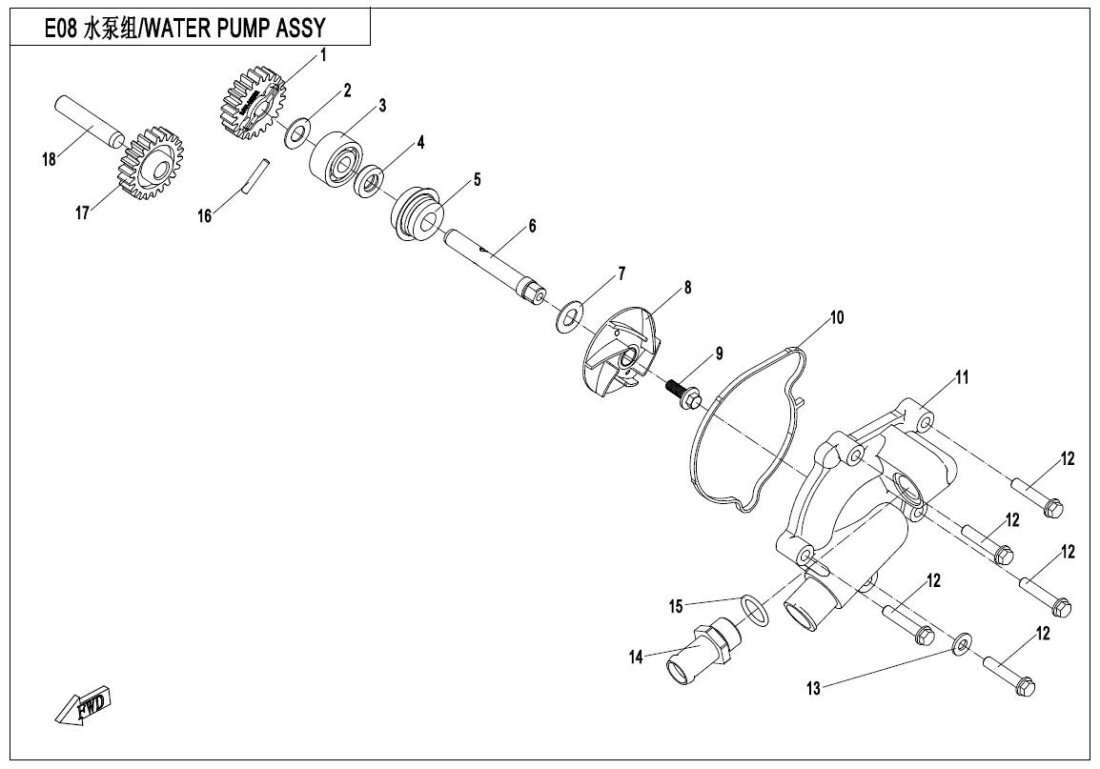

Vodní pumpa
Vzduchové potrubí CVT I (12)
Vzduchové potrubí CVT II (13)
Systém vstřikování paliva (10)
Vzduchový filtr (17)
Levá strana klikové skříně I (54)
Levá strana klikové skříně II (54)
Pravá strana klikové skříně I (34)
Pravá strana klikové skříně II (37)
Pravá strana klikové skříně III (36)
Pravá strana klikové skříně IV (38)
Pravá strana klikové skříně V (37)
Skříň CVT I (18)
Skříň CVT II (18)
Levý kryt klikové skříně (30)
Kryt hlavy válce (5)
Hlava 1. válce (39)
Válec (6)
Vačková hřídel 1. válce (7)
Sací potrubí (8)
Hlava 2. válce I (37)
Hlava 2. válce II (37)
Vačková hřídel 2. válce (7)
Kliková hřídel a písty (14)
Variator (CVT) T3b (16)
Olejové čerpadlo (11)
Vodní pumpa (18)
Systém startování (7)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky GEAR, WATER PUMP0JWA-080002 |
Počet 1 | Cena 87,12 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky WASHER 100800-011005 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky Ložisko30408-01000 |
Počet 1 | Cena 1 248 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky OIL SEAL 10×20×50110-080005 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky WATER SEAL ASSY0JWA-081000 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky WATER PUMP SHAFT0JWA-080008 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky GASKET,WATER SEAL0JWA-080005 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky IMPELLER, WATER PUMP0JWA-080003 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky M6×170JWA-080007 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky SEAL RING, WATER PUMP COVER0JWA-080004 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky WATER PUMP COVER0JWA-080006 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BOLT M6x300010-060012-0010 |
Počet 5 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky WASHER 60010-060009 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky JIONT, WATER PUMP COVER0JWA-080009 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky O-SEAL RING 15.8×2.40010-011008 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky ROLLER NEEDLE30406-00404 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky IDLE GEAR, WATER PUMP0JWA-080001 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky SHAFT, BREATHER0800-011202 |
Počet 1 | Cena 58,03 Kč |
