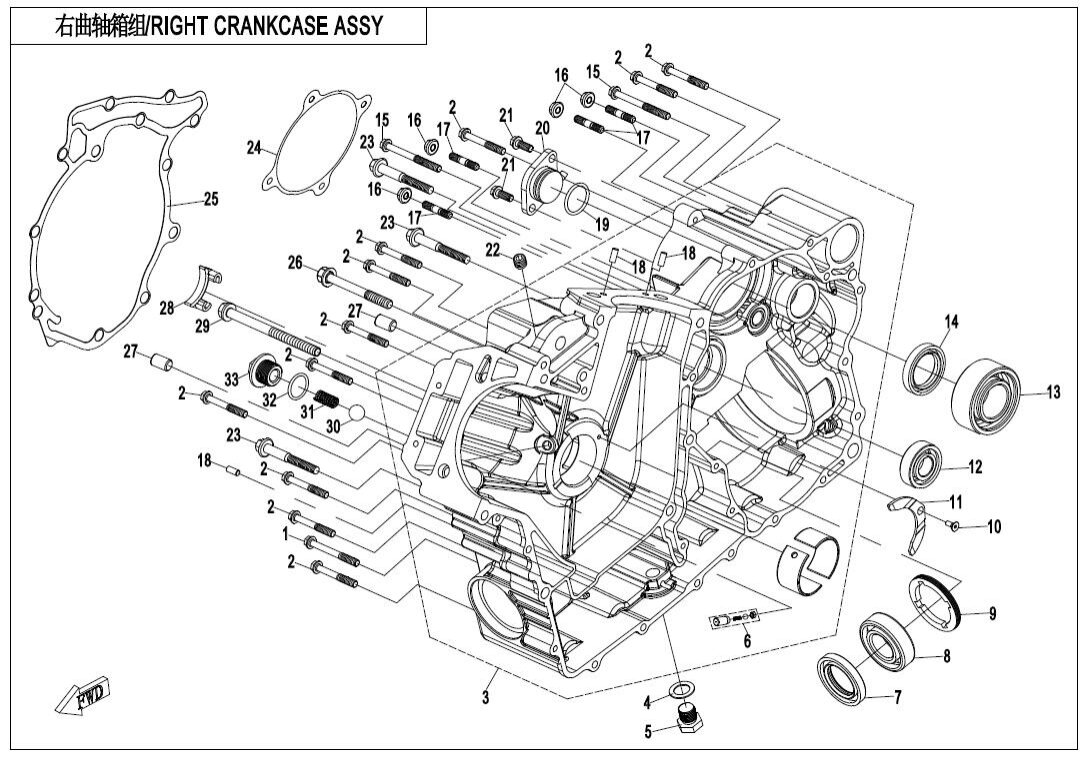

Pravá strana klikové skříně I
Vzduchové potrubí CVT I (12)
Vzduchové potrubí CVT II (13)
Systém vstřikování paliva (10)
Vzduchový filtr (17)
Levá strana klikové skříně I (54)
Levá strana klikové skříně II (54)
Pravá strana klikové skříně I (34)
Pravá strana klikové skříně II (37)
Pravá strana klikové skříně III (36)
Pravá strana klikové skříně IV (38)
Pravá strana klikové skříně V (37)
Skříň CVT I (18)
Skříň CVT II (18)
Levý kryt klikové skříně (30)
Kryt hlavy válce (5)
Hlava 1. válce (39)
Válec (6)
Vačková hřídel 1. válce (7)
Sací potrubí (8)
Hlava 2. válce I (37)
Hlava 2. válce II (37)
Vačková hřídel 2. válce (7)
Kliková hřídel a písty (14)
Variator (CVT) T3b (16)
Olejové čerpadlo (11)
Vodní pumpa (18)
Systém startování (7)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky BOLT M6×550010-021018-0010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT M6x450180-013208-0010 |
Počet 11 | Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky RIGHT CRANKCASE ASSY0JWA-012100 |
Počet 1 | Cena 7 907 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SPACER 14.1×22×10JWA-012003 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky OIL DRAIN BOLT M14×1.50JWA-012200 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky NOZZLE VALVE ASSY.0800-011400 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky OIL SEAL 25×40×80010-011002 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky Ložisko30400-02501 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky MIDDLE BEARING RETAINER, FRONT OUTPUT SHAFT0JWA-012004 |
Počet 1 | Cena 261 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky Šroub (vrut)30122-040010850 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky THRUST WASHER, CRANKCASE0800-011003 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BEARING 620330400-01704 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BEARING 3206A30499-03000 |
Počet 1 | Cena 2 887 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky OIL SEAL30X45X70180-012006 Alternativy: 0180-012006-00001 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky BOLT M6×750A70-011005 Alternativy: 0A70-011005-00001 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky NUT M630204-060810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky STUD30011-060020820 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky ROLLER NEEDLE P5×11.830406-00500 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky O-SEAL RING 24×2.50180-023002 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky GEAR SENSOR ASSY.0800-012200 |
Počet 1 | Cena 696 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky GEAR SENSOR0800-012200-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 21 |
Název součástky Kód součástky BOLT M6x160010-090005-0010 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky Šroub (vrut)01A0-012010 Alternativy: 01A0-012010-00001 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky BOLT M8×600130-011109-0010 |
Počet 3 | Cena 29,02 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky GASKET(2), CVT CASE0JWA-012002 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky GASKET(1), CVT CASE0JWA-012001 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky BOLT M8×730700-012003 Alternativy: 0700-012003-00001 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky DOWEL PIN φ10×140010-021005 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky CHAIN GUARD0800-011007 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky BOLT M8×1060130-011115-0010 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky STEEL BALL3120015 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky SPRING,RELIEF VALVE0700-012603-1000 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky O-SEAL RING 19×2.50180-332004 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky SCREW PLUG,RELIEF VALVE0JWA-012005 Alternativy: 0GR0-0140A0 |
Počet 1 | Cena 87,05 Kč |
