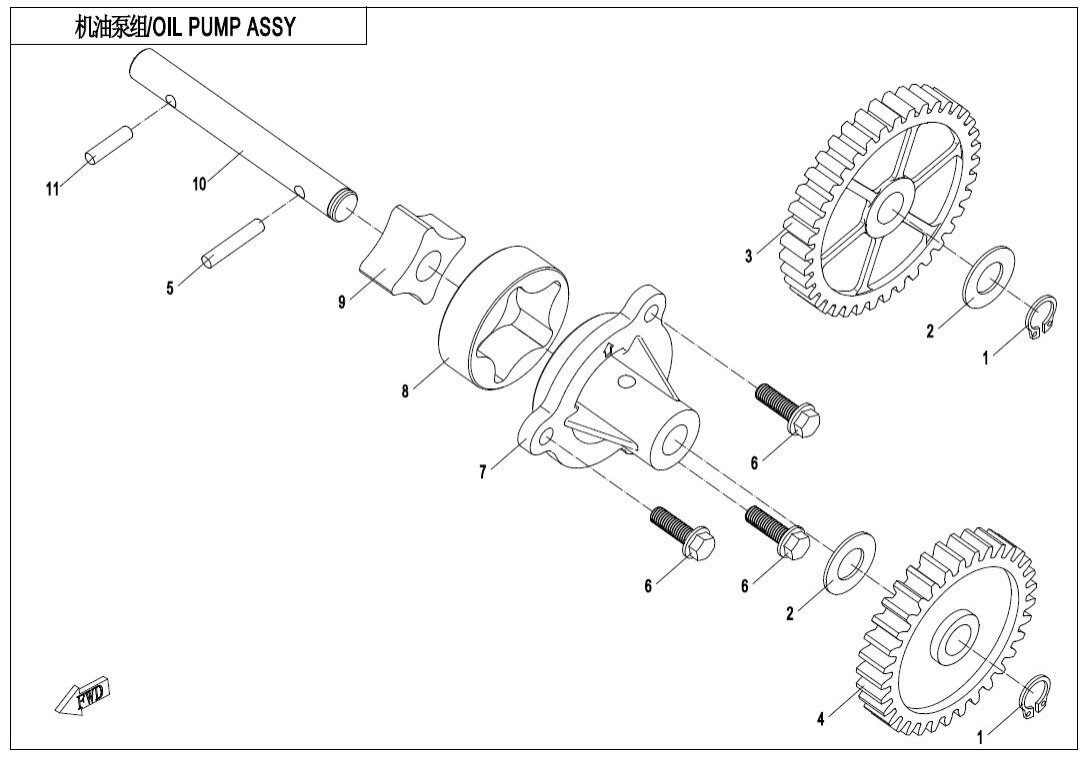

Olejové čerpadlo
Vzduchové potrubí CVT I (12)
Vzduchové potrubí CVT II (13)
Systém vstřikování paliva (10)
Vzduchový filtr (17)
Levá strana klikové skříně I (54)
Levá strana klikové skříně II (54)
Pravá strana klikové skříně I (34)
Pravá strana klikové skříně II (37)
Pravá strana klikové skříně III (36)
Pravá strana klikové skříně IV (38)
Pravá strana klikové skříně V (37)
Skříň CVT I (18)
Skříň CVT II (18)
Levý kryt klikové skříně (30)
Kryt hlavy válce (5)
Hlava 1. válce (39)
Válec (6)
Vačková hřídel 1. válce (7)
Sací potrubí (8)
Hlava 2. válce I (37)
Hlava 2. válce II (37)
Vačková hřídel 2. válce (7)
Kliková hřídel a písty (14)
Variator (CVT) T3b (16)
Olejové čerpadlo (11)
Vodní pumpa (18)
Systém startování (7)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT1030801-01005 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky WASHER 100800-011005 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky IDLE GEAR, OIL PUMP0800-070006-1000 |
Počet 1 | Cena 305 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky GEAR, OIL PUMP0800-070005 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky ROLLER NEEDLE P4×21.830406-00402 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BOLT M5×160010-030002-0020 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky COVER, OIL PUMP0JWA-070003 |
Počet 1 | Cena 319 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky OUTER ROTOR,OIL PUMP0800-070002 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky INNER ROTOR,OIL PUMP0800-070001 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky SHAFT,OIL PUMP0JWA-070004 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky ROLLER NEEDLE P4×15.830406-00400 |
Počet 1 | Cena 14,51 Kč |
