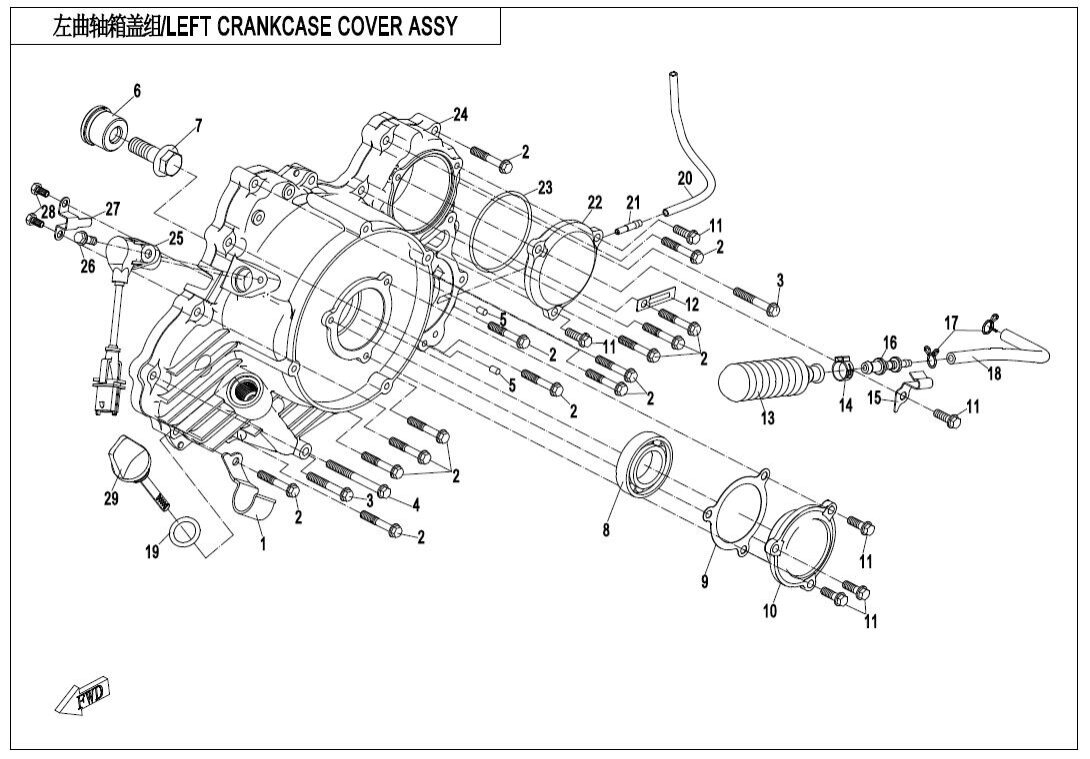

Levý kryt klikové skříně
Vzduchové potrubí CVT I (12)
Vzduchové potrubí CVT II (13)
Systém vstřikování paliva (10)
Vzduchový filtr (17)
Levá strana klikové skříně I (54)
Levá strana klikové skříně II (54)
Pravá strana klikové skříně I (34)
Pravá strana klikové skříně II (37)
Pravá strana klikové skříně III (36)
Pravá strana klikové skříně IV (38)
Pravá strana klikové skříně V (37)
Skříň CVT I (18)
Skříň CVT II (18)
Levý kryt klikové skříně (30)
Kryt hlavy válce (5)
Hlava 1. válce (39)
Válec (6)
Vačková hřídel 1. válce (7)
Sací potrubí (8)
Hlava 2. válce I (37)
Hlava 2. válce II (37)
Vačková hřídel 2. válce (7)
Kliková hřídel a písty (14)
Variator (CVT) T3b (16)
Olejové čerpadlo (11)
Vodní pumpa (18)
Systém startování (7)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky CLIP,WATER HOSE0JWA-014007 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT M6×350010-013008-0010 |
Počet 14 | Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BOLT M6x400010-013009-0010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BOLT M6×600010-011017-0010 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky ROLLER NEEDLE P5×11.830406-00500 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky SLEEVE, TIGHTENING0800-014008 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BOLT M12×1.25×350800-014009 Alternativy: 0800-014009-00001 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky Ložisko30400-02800 |
Počet 1 | Cena 377 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky GASKET, PLUG0800-014012 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky PLUG0800-014011 Alternativy: 0800-014011-10000 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLT M6×180010-023008-0010 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky WIRE CLAMP0180-014010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky AIR BAG0JWA-014403 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky CLAMP Dia 14.5A6070-120400 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky SUPPORTOR, AIR BAG0JWA-014401 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky JOINT,AIR BAG0JWA-014402 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky CLAMP A830601-108010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky BREARHTER HOSE,AIR BAG0JWA-014404 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky O-SEAL RING 18x3.550110-013030 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky HOSE, OVERFILLING0180-080003-10000 |
Počet 1 | Cena 87,12 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky JOINT , BREATHER HOSE0180-311004-0020 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky FILTER CAP0800-014002 Alternativy: 0800-014002-00001 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky O-SEAL RING 63×2.50800-014003 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky COVER, LH CRANKCASE0JWA-014001 |
Počet 1 | Cena 2 234 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky RPM SENSOR0800-014100 |
Počet 1 | Cena 595 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky RPM SENSOR0800-014100-1000 |
Počet 1 | Cena 696 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky BOLT M6x160010-090005-0010 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky WIRE CLAMP0JWA-014003 Alternativy: 0JWA-014003-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 28 |
Název součástky Kód součástky BOLT, LEAD HOLDER0180-014004-00100 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 29 |
Název součástky Kód součástky DIPSTICK,OIL0JWA-014004 |
Počet 1 | Cena 116 Kč |
