Levá strana klikové skříně I
Vzduchové potrubí CVT I (12)
Vzduchové potrubí CVT II (13)
Systém vstřikování paliva (10)
Vzduchový filtr (17)
Levá strana klikové skříně I (54)
Levá strana klikové skříně II (54)
Pravá strana klikové skříně I (34)
Pravá strana klikové skříně II (37)
Pravá strana klikové skříně III (36)
Pravá strana klikové skříně IV (38)
Pravá strana klikové skříně V (37)
Skříň CVT I (18)
Skříň CVT II (18)
Levý kryt klikové skříně (30)
Kryt hlavy válce (5)
Hlava 1. válce (39)
Válec (6)
Vačková hřídel 1. válce (7)
Sací potrubí (8)
Hlava 2. válce I (37)
Hlava 2. válce II (37)
Vačková hřídel 2. válce (7)
Kliková hřídel a písty (14)
Variator (CVT) T3b (16)
Olejové čerpadlo (11)
Vodní pumpa (18)
Systém startování (7)

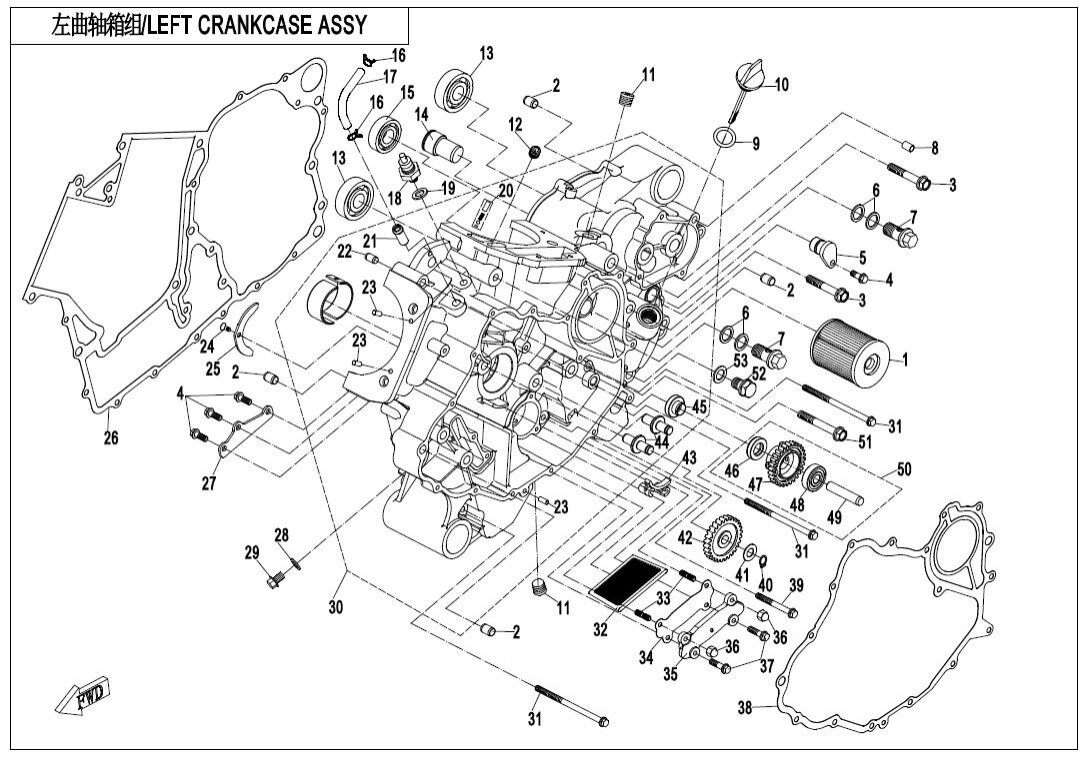

| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky OIL FILTER, ENGINE0800-011300-0004 |
Počet 1 | Cena 435 Kč | |
|
Číslo na výkresu 01 |
Název součástky Kód součástky Olejový filtr0800-011300-00030 Alternativy: 0800-011300-0004 |
Počet 1 | Cena 435 Kč | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky DOWEL PIN φ10×140010-021005 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BOLT M8×500040-012006-0010 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BOLT M6x160010-090005-0010 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky PLUG, SEAL0130-011400 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky GASKET 140180-011006 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BOLT M14×1.5×320180-011007-0010 |
Počet 2 | Cena 72,54 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky DOWEL PIN φ8×140010-080008 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky O-SEAL RING 18x3.550110-013030 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky DIPSTICK,OIL0JWA-014004 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SCREW PLUG0800-011006 Alternativy: 0800-011006-00001 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky RESTRICTION PLUG0800-011013 Alternativy: 0800-011013-00001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Ložisko30499-01700 |
Počet 2 | Cena 435 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky GEARSHAFT,REVERSE0JWA-060001 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky BEARING 620330400-01704 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky CLAMP A1430601-114010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky BREATHER HOSE0010-013007 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 18 |
Název součástky Kód součástky SWITCH, OIL PRESSURE01A0-012200 Alternativy: 0800-012401 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky WASHER 100010-060010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky NOZZLE VALVE ASSY.0800-011400 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky JOINT , BREATHER HOSE0010-013006-0010 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky SOLID PIN 8×140700-022018 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky ROLLER NEEDLE P5×11.830406-00500 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky Šroub (vrut)30122-040010850 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky THRUST WASHER, CRANKCASE0800-011003 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky GASKET, CRANKCASE0JWA-011001 Alternativy: 0JWA-011001-30000 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky INNER PLATE,OIL STRAINER0JWA-011008 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 28 |
Název součástky Kód součástky WASHER 8.50010-023305 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky BOLT M8×12.5, FLANGE0180-332002-0010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky LEFT CRANKCASE COMP.0JWA-011100 Alternativy: 0JWA-011100-20001 |
Počet 1 | Cena 10 417 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky BOLT M6×1050030-011006-0010 |
Počet 3 | Cena 29,02 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky OIL STRAINER0JWA-011009 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky Šroub30017-060023420 Alternativy: 30017-060022110 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky OUTER GASKET,OIL STRAINER0JWA-011003 Alternativy: 0JWA-011003-10000 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky OUTER PLATE,OIL STRAINER0JWA-011002 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky CAP-SHAPE BOLT M630212-060810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky BOLT M6x220010-080013-0010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 38 |
Název součástky Kód součástky GASKET,LH CRANKCASE COVER0JWA-011004 Alternativy: 0JWA-011004-30000 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 39 |
Název součástky Kód součástky BOLT M6×750A70-011005 Alternativy: 0A70-011005-00001 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 40 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT1030801-01005 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 41 |
Název součástky Kód součástky WASHER 100800-011005 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 42 |
Název součástky Kód součástky IDLE GEAR, BREATHER0800-011004 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 43 |
Název součástky Kód součástky CHAIN GUARD0800-011007 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 44 |
Název součástky Kód součástky IDLE GEAR SHAFT, BREATHER0800-011104 |
Počet 2 | Cena 72,54 Kč | |
|
Číslo na výkresu 45 |
Název součástky Kód součástky SEAT, BREATHER0800-011105 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 46 |
Název součástky Kód součástky OIL SEAL 15×26×60800-011203 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 47 |
Název součástky Kód součástky GEAR, BREATHER0800-011201 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 48 |
Název součástky Kód součástky Ložisko30400-01003 |
Počet 1 | Cena 740 Kč | |
|
Číslo na výkresu 49 |
Název součástky Kód součástky SHAFT, BREATHER0800-011202 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 50 |
Název součástky Kód součástky BREATHER ASSY0800-011200 |
Počet 1 | Cena 1 074 Kč | |
|
Číslo na výkresu 51 |
Název součástky Kód součástky BOLT M8×600130-011109-0010 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 52 |
Název součástky Kód součástky DRAIN BOLT, MAGNETIC M12X1.50180-011500 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 53 |
Název součástky Kód součástky WASHER 120010-021014 |
Počet 1 | Cena 29,02 Kč |
