Motor

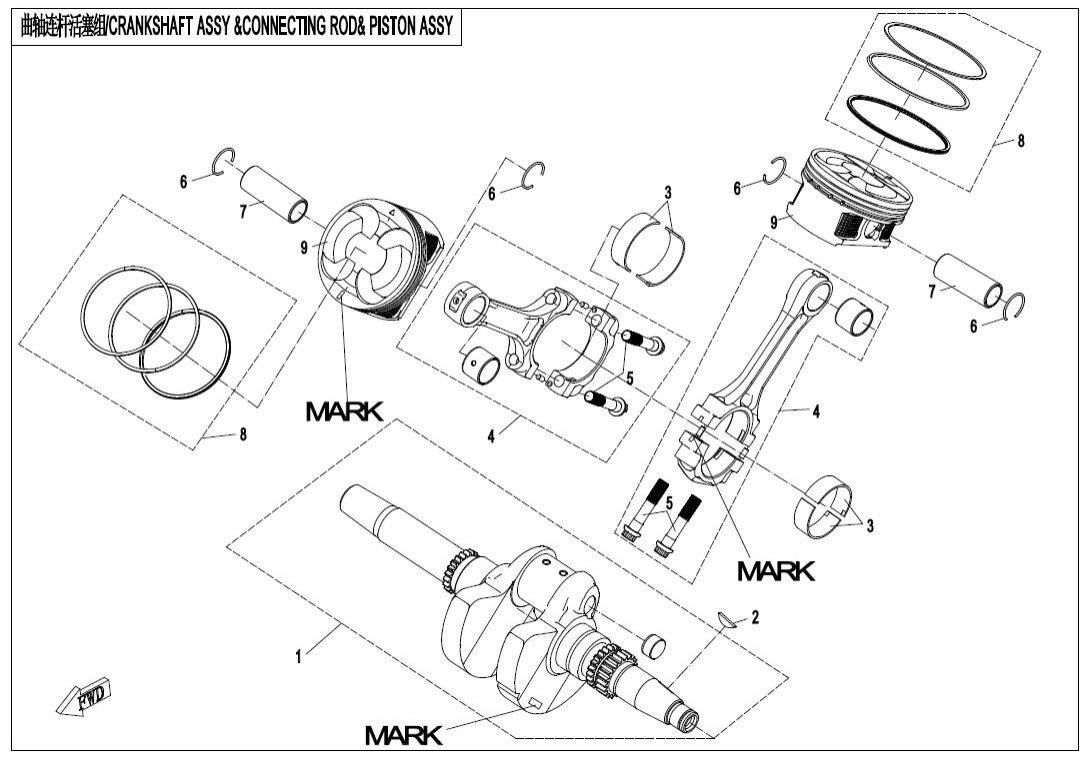

Kliková hřídel a písty
Vzduchové potrubí CVT I (12)
Vzduchové potrubí CVT II (13)
Systém vstřikování paliva (10)
Vzduchový filtr (17)
Levá strana klikové skříně I (54)
Levá strana klikové skříně II (54)
Pravá strana klikové skříně I (34)
Pravá strana klikové skříně II (37)
Pravá strana klikové skříně III (36)
Pravá strana klikové skříně IV (38)
Pravá strana klikové skříně V (37)
Skříň CVT I (18)
Skříň CVT II (18)
Levý kryt klikové skříně (30)
Kryt hlavy válce (5)
Hlava 1. válce (39)
Válec (6)
Vačková hřídel 1. válce (7)
Sací potrubí (8)
Hlava 2. válce I (37)
Hlava 2. válce II (37)
Vačková hřídel 2. válce (7)
Kliková hřídel a písty (14)
Variator (CVT) T3b (16)
Olejové čerpadlo (11)
Vodní pumpa (18)
Systém startování (7)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky CRANKCASE PARTS0JWA-041000-00010 Alternativy: 0JWA-041000-10012 |
Počet 1 | Cena 13 548 Kč | |
|
Číslo na výkresu 01 |
Název součástky Kód součástky CRANKCASE PARTS0JWA-041000-00020 Alternativy: 0JWA-041000-10022 |
Počet 1 | Cena 13 548 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky WOODRUFF KEY0180-040007 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky PLAIN BEARING, CONNECTING ROD0800-040006-0001 Alternativy: 0800-040006-00012 |
Počet 4 | Cena 202 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky PLAIN BEARING, CONNECTING ROD0800-040006-0002 Alternativy: 0800-040006-00022 |
Počet 4 | Cena 202 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky PLAIN BEARING, CONNECTING ROD0800-040006-0003 Alternativy: 0800-040006-00032 |
Počet 4 | Cena 202 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky CONNECTING ROD ASSY.0800-042000-0001 Alternativy: 0800-042000-00011 |
Počet 2 | Cena 2 828 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky CONNECTING ROD ASSY.0800-042000-0002 Alternativy: 0800-042000-00021 |
Počet 2 | Cena 2 828 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BOLT, CONNECTING ROD0800-042004 |
Počet 4 | Cena 46,61 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky CIRCLIP, PISTON PIN0800-040005 |
Počet 4 | Cena 15,54 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky PISTON PIN0800-040002 |
Počet 2 | Cena 109 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky PISTON RING COMP.0800-0400A0 |
Počet 2 | Cena 466 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky PISTON I0800-040001-20010 Alternativy: 0800-040001-20012 |
Počet 2 | Cena 1 134 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky PISTON II0800-040001-20020 Alternativy: 0800-040001-20022 |
Počet 2 | Cena 1 134 Kč |
