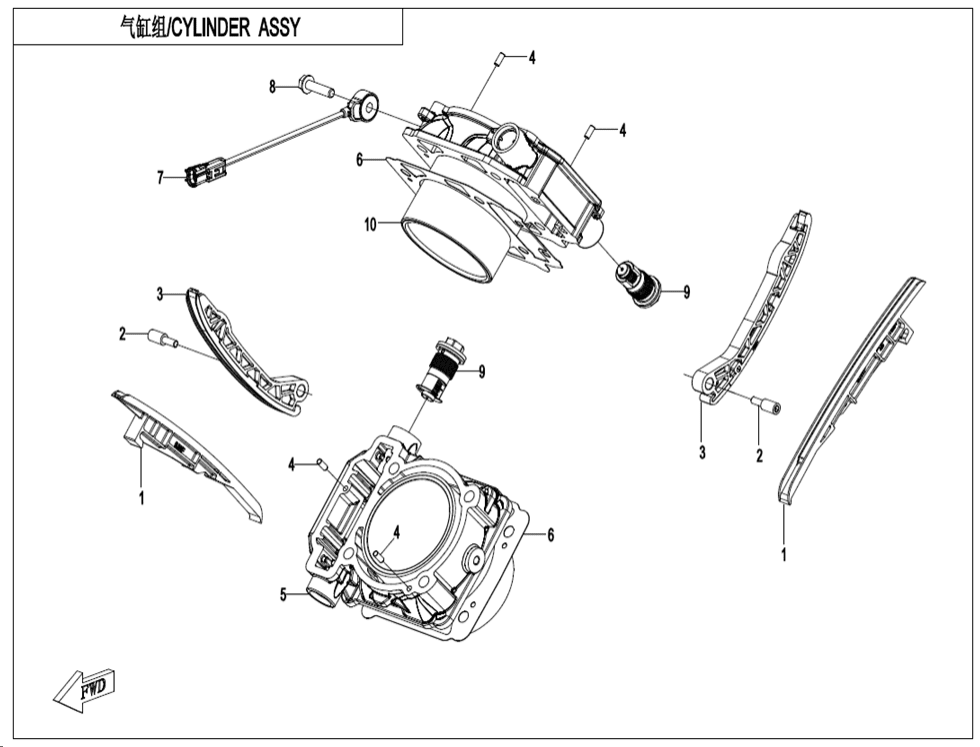

| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky GUIDE PLATE0JWV-023004-3000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 2 |
Název součástky Kód součástky SCREW, TENSIONER PLATE0800-023001-00002 |
Cena 29,04 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky TENSION PLATE0JWV-023003-3000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 4 |
Název součástky Kód součástky ROLLER NEEDLE P5×11.830406-00500 |
Cena 14,51 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky CYLINDER 10JWV-023110-3000-Q0-00001 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 5 |
Název součástky Kód součástky CYLINDER 10JWV-023110-3000-Q0-00002 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 6 |
Název součástky Kód součástky GASKET, CYLINDER0800-023002-00001 |
Cena 29,04 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky KNOCK SENSOR0NYV-170300-1000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 8 |
Název součástky Kód součástky BOLT M8x3030006-080030810 |
Cena 14,51 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky TENSIONER ASSY0JWV-024400-3000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CYLINDER 20JWV-023120-3000-Q0-00001 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CYLINDER 20JWV-023120-3000-Q0-00002 |
Cena cena není stanovena | není skladem |
