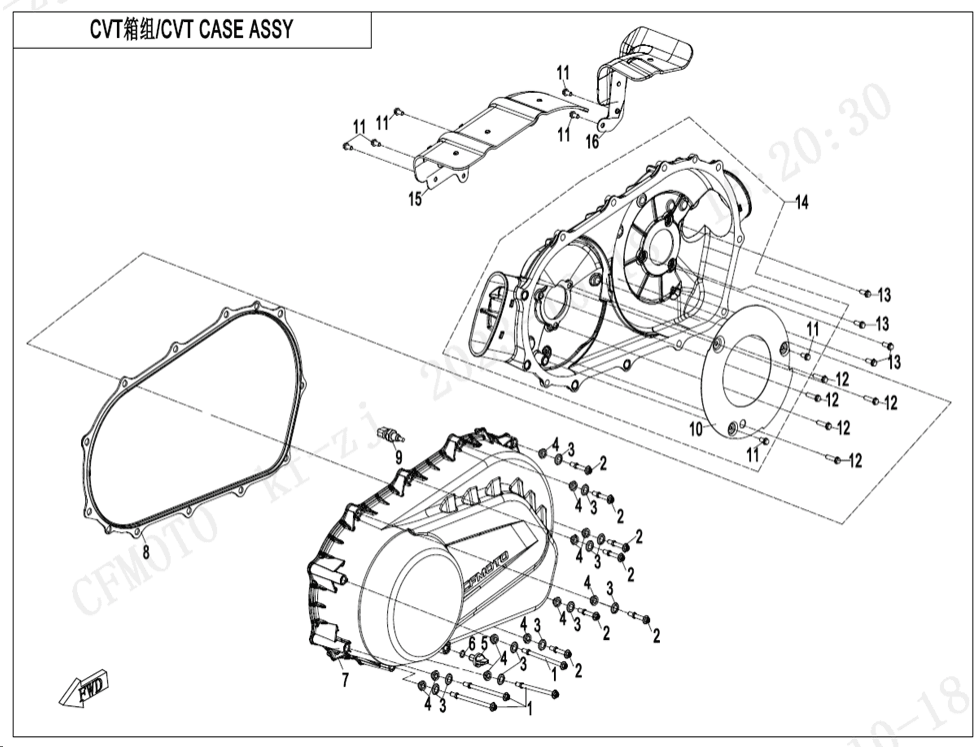

| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky BOLT, CVT COVER0GSV-013002-3001 |
Cena 58,08 Kč | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT 1, CVT COVER0GSV-013004-3000 |
Cena 58,08 Kč | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky CAP, RUBBER WASHER0800-021103 |
Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky RUBBER WASHER0800-021102 Alternativy: 0800-021102-10000 |
Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky DRAIN BOLT0JWV-013202-6000 |
Cena 43,56 Kč | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky O-SEAL RING 10x20700-012701 |
Cena 29,02 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky CVT COVER0JWV-013201-3000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky SEAL RING, CVT COVER0JWV-013003-3000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky WATER TEMPERATURE SENSOR018B-022810 |
Cena 1 103 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky WIND GUARD0JWV-013004-3000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLT M6x120010-021019-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky Šroub0JWV-015003-3000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BOLT M6x160010-090005-0010 |
Cena 14,52 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky CVT CASE ASSY0JWV-013100-3000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky CVT HEAT INSULATOR ASSY0JWV-013103-3000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky CVT HEAT GUARD ASSY 10JWV-013104-3000 |
Cena cena není stanovena | není skladem |
