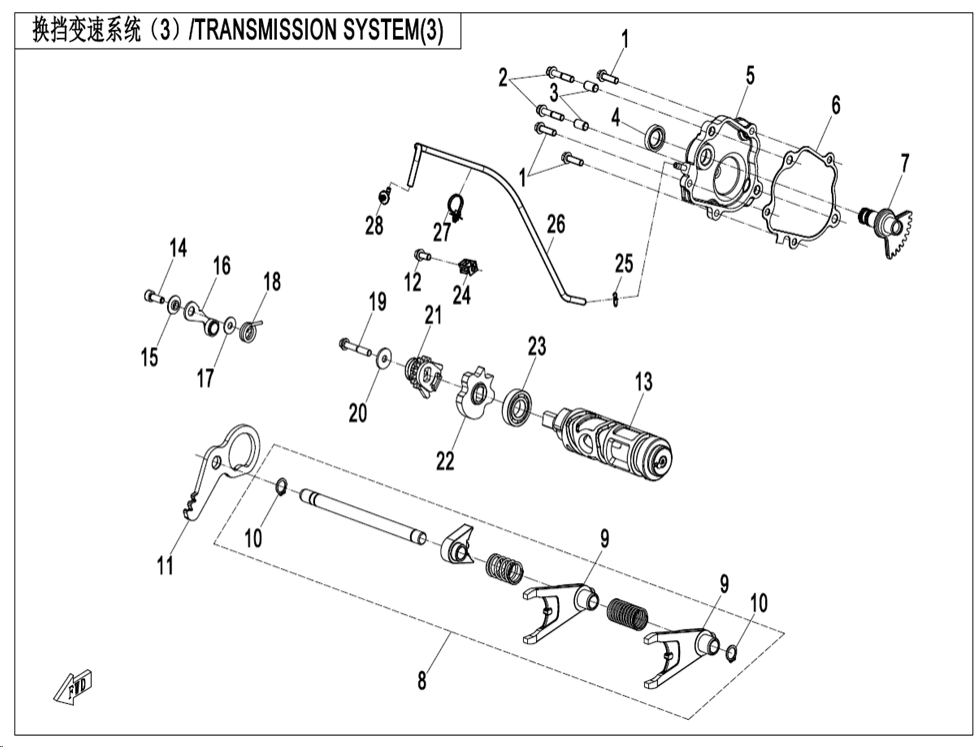

| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky BOLT M6x200010-023010-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky Šroub0010-070003-00002 |
Cena 14,52 Kč | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky DOWEL PIN φ8×140010-080008 |
Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky OIL SEAL SD15×25×50180-065002 |
Cena 43,52 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky COVER, GEARSHIFT0JWV-065100-3000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky PAPER GASKET, SECTOR GEAR0JWV-065003-3000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky DRIVE SECTOR GEAR ASSY0GR0-065100 |
Cena 915 Kč | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky GEARSHIFT FORK ASSY0JWV-063000-3000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky SHIFT FORK, RH0800-063004 |
Cena 276 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT1230801-01205 |
Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky PARKING SWING ARM0JWV-063001-3000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BOLT M6x120010-021019-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky SHIFT DRUM ASSY0JWV-064000-3000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky Šroub (vrut)30102-060016830 |
Cena 14,52 Kč | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky GEARSHIFT SWING ARM SLEEVE0700-064003-00001 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky POSITIONING SWING ARM ASSY0JWV-068100-3000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky WASHER 6.3x16.3x1.20700-064001 |
Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky LOCATING SPRING0JWV-068001-3000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 19 |
Název součástky Kód součástky BOLT M6×350010-013008-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky WASHER 6.2x22x20180-065206-00001 |
Cena 14,52 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky DRIVEN SECTOR GEAR ASSY0GR0-065200 |
Cena 1 118 Kč | není skladem |
|
Číslo na výkresu 22 |
Název součástky Kód součástky CAM, GEARSHIFT DRUM0JWV-060005-3000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 23 |
Název součástky Kód součástky Ložisko30400-01707 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 24 |
Název součástky Kód součástky WIRE CLAMP0180-014010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky CLAMP A830601-108010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky BREATHER HOSE, FRONT GEAR CASE9010-310001 |
Cena 218 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky TIE BAND7030-150005 |
Cena 29,02 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky BREATHER HOSE CONNECTOR9AWV-315001-8000 |
Cena 58,08 Kč | není skladem |
