Levý blok motoru
Levý blok motoru (37)
Pravý blok motoru (47)
CVT blok (16)
Levý kryt motoru (9)
Pravý kryt motoru (14)
Víko hlavy válce (5)
Hlava válce I (29)
Hlava válce II (31)
Tělo válce (12)
Vačková hřídel I (7)
Vačková hřídel II (7)
Sací potrubí (7)
Stator (8)
Kliková hřídel a písty (16)
Variátor CVT (38)
Převodovka I (20)
Převodovka II (41)
Převodovka III (29)
Převodovka IV (28)
Olejová pumpa (12)
Systém chlazení oleje (3)
Vodní pumpa (16)
Startér (8)
Elektrický systém motoru (10)
Sada těsnění (1)
Sada gufer (1)

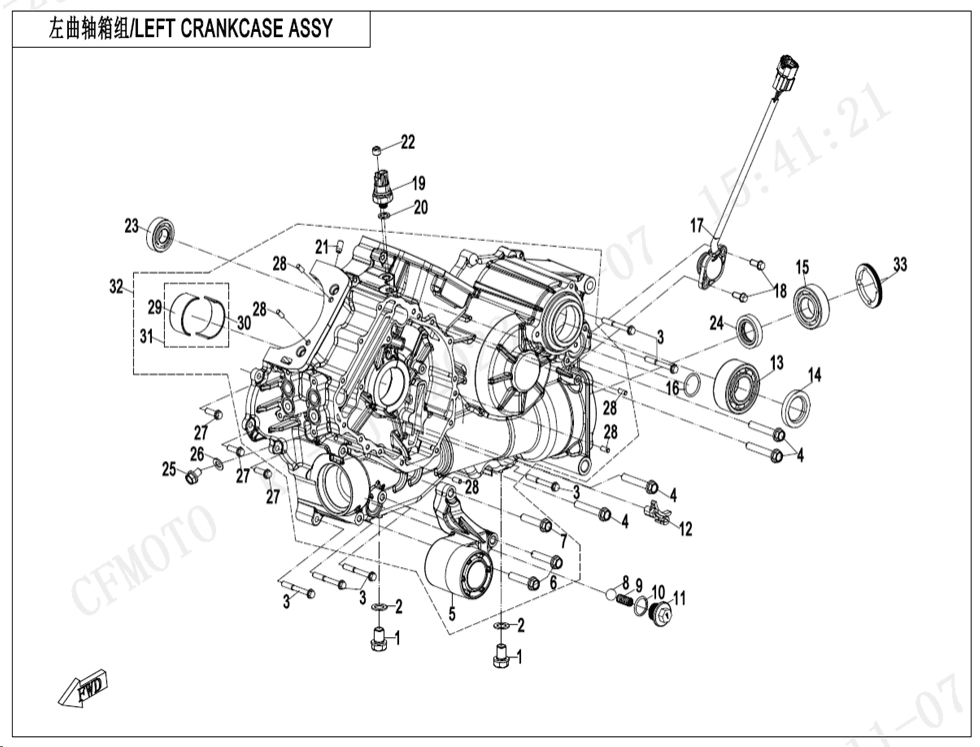

| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky DRAIN BOLT, MAGNETIC M12X1.50180-011500 |
Cena 116 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky WASHER 120010-021014 |
Cena 29,02 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BOLT M6x500010-013010-0010 |
Cena 29,02 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BOLT M8×500040-012006-0010 |
Cena 43,52 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky LH FRONT BRACKET9AWV-450271-8000 |
Cena 1 133 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky SCREW M8x4030006-080040110 |
Cena 29,04 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky Šroub30006-080035110 |
Cena 29,04 Kč | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky STEEL BALL3120015 |
Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky SPRING,RELIEF VALVE0700-012603-1000 |
Cena 72,54 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky O-SEAL RING 19×2.50180-332004 |
Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SCREW PLUG,RELIEF VALVE0GR0-014003 |
Cena 102 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky CHAIN GUARD0800-011007 |
Cena 29,02 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BEARING 3206A30499-03000 |
Cena 2 887 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky OIL SEAL 30X45X80180-012006-00001 |
Cena 174 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky OIL SEAL0180-012006-10000 |
Cena 174 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Ložisko30400-02501 |
Cena 247 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky O-SEAL RING 24×2.50180-023002 |
Cena 43,52 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky GEAR SENSOR0JWV-012200-3000 |
Cena 726 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky BOLT M6x160010-090005-0010 |
Cena 14,52 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky OIL PRESSURE SWITCH0800-012400 |
Cena 319 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky WASHER 100010-060010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky NOZZLE VALVE ASSY0800-011400-00001 |
Cena 261 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky Šroub (vrut)01A0-012010-00001 |
Cena 14,51 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky BEARING 620330400-01704 |
Cena 392 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky OIL SEAL 25×40×80010-011002 |
Cena 131 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky BOLT M8×12.5, FLANGE0180-332002-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky WASHER 8.50010-023305 |
Cena 43,52 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky BOLT M6x200010-023010-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky ROLLER NEEDLE P5×11.830406-00500 |
Cena 14,51 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky MAIN BEARING 10JWV-011102-3000-Q0-00001 |
Cena 348 Kč | není skladem |
|
Číslo na výkresu 29 |
Název součástky Kód součástky MAIN BEARING 10JWV-011102-3000-Q0-00002 |
Cena 348 Kč | není skladem |
|
Číslo na výkresu 30 |
Název součástky Kód součástky MAIN BEARING 20JWV-011103-3000-Q0-00001 |
Cena 348 Kč | není skladem |
|
Číslo na výkresu 30 |
Název součástky Kód součástky MAIN BEARING 20JWV-011103-3000-Q0-00002 |
Cena 348 Kč | není skladem |
|
Číslo na výkresu 31 |
Název součástky Kód součástky MAIN BEARING ASSY0JWV-0111A0 |
Cena 682 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky MAIN BEARING ASSY0JWV-0111B0 |
Cena 682 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky LH CRANKCASE ASSY0JWF-0111A0 |
Cena 19 500 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky MIDDLE BEARING RETAINER, FRONT OUTPUT SHAFT0JWA-012004 |
Cena 261 Kč |
