Motor

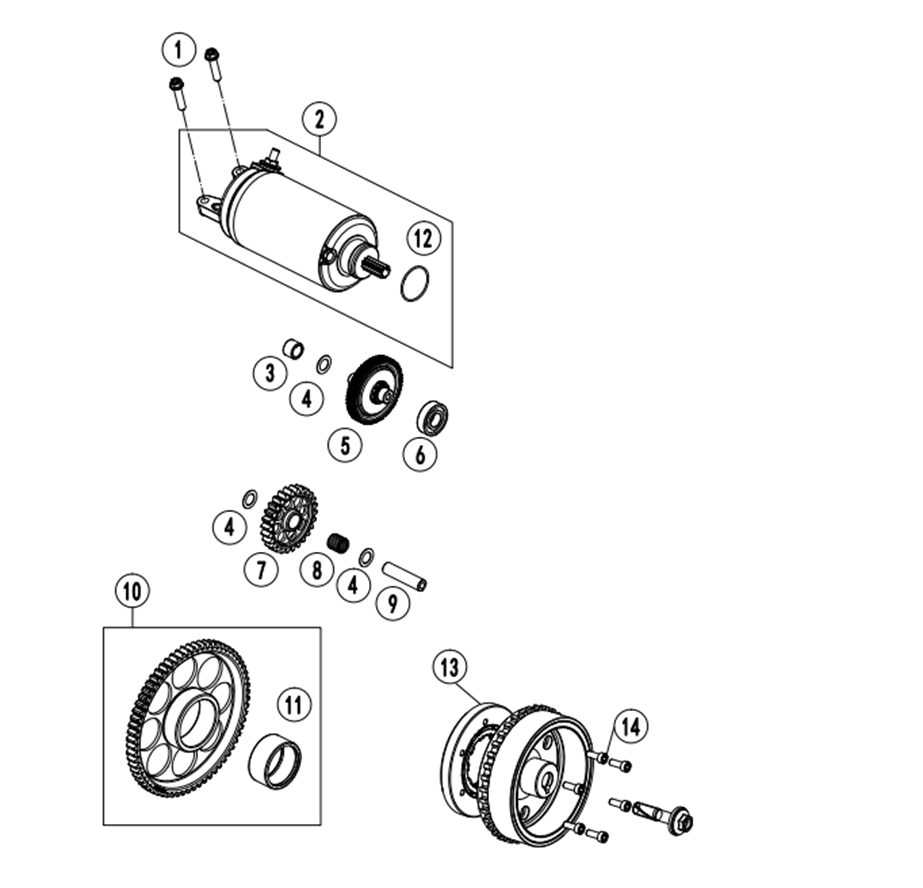

E09 STARTER
E01‑1 ENGINE CASE (19)
E01‑2 CLUTCH COVER (17)
E02‑1 CYLINDER HEAD (40)
E02‑2 VALVE DRIVE (50)
E02‑3 TIMING DRIVE (16)
E03 IGNITION COVER (20)
E04 CRANKSHAFT (14)
E05 CLUTCH (20)
E06‑1-V2 MAIN SHAFT (16)
E06‑2-V2 COUNTER SHAFT (22)
E06‑3 SHIFTING MECHANISM (38)
E07 LUBRICATING SYSTEM (45)
E08 WATER PUMP COVER (13)
E09 STARTER (14)
E16 BALANCER SHAFT (7)
E17 THROTTLE@^INJECTOR (5)
E21 CYLINDER HEAD SYSTEM KIT (2)
E99 CHANGE A NEW ENGINE (0)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky HH COLLAR SCREW M6X25 T30C0000250602500 |
Počet 2 | Cena 31,07 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky FREEWHEEL GEAR CPL. 66ZC63540020000 |
Počet 1 | Cena 2 191 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky NEEDLE SLEEVE 35/42/20 HK3520C0618354220 |
Počet 1 | Cena 233 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky O-RING 24.40X3.10 NBR 70C0770244031 |
Počet 1 | Cena 31,07 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky ONE WAY CLUTCH CPL.C90040124000 |
Počet 1 | Cena 3 604 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky CYLINDER SCREW M6X16 SW5C0984060165 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky E STARTER MOTOR 9ZC90040001000 |
Počet 1 | Cena 4 521 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 3 |
Název součástky Kód součástky NEEDLE SLEEVE 10/14/10C0618101410 |
Počet 1 | Cena 77,68 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky THRUST WASHER 10/16/0,5C90038007010 |
Počet 3 | Cena 58,08 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky TORQUE LIMITER CPL. 10/55ZC90040017100 |
Počet 1 | Cena 3 651 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 6 |
Název součástky Kód součástky BEARING 12/28/8 (TORQUE LIMITER)C0625060016 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky STARTER IDLER GEAR 26ZC90040022000 |
Počet 1 | Cena 730 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 8 |
Název součástky Kód součástky NEEDLE BEARING 10/13/13C90040090000 |
Počet 1 | Cena 93,22 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky BEARING BOLTC90040029000 |
Počet 1 | Cena 131 Kč |
není skladem Poptat tento díl |
