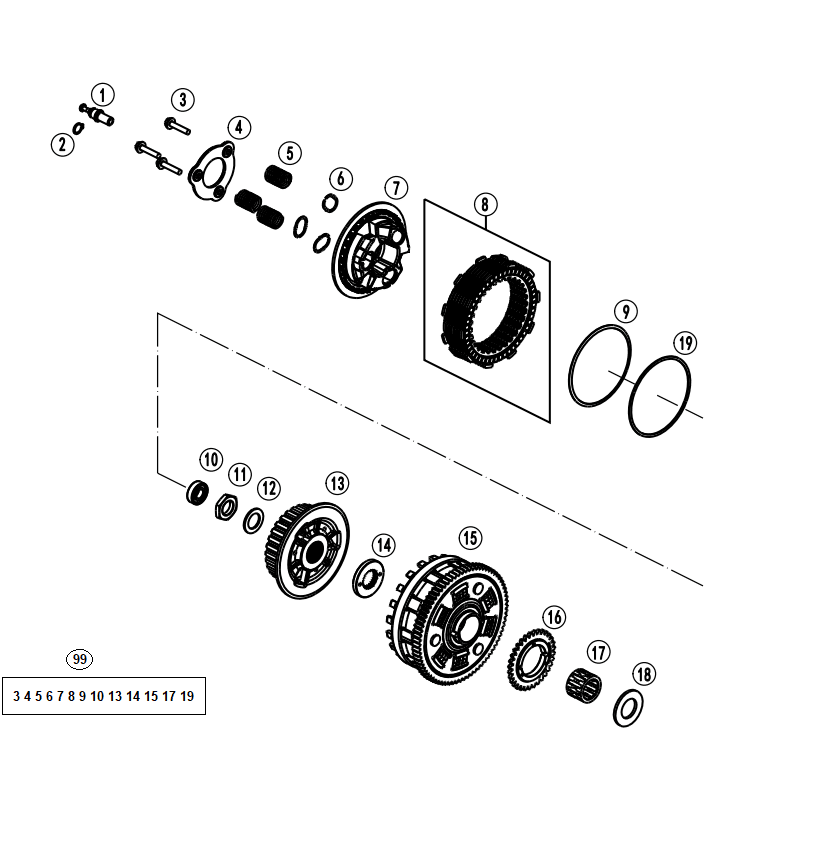

E05 CLUTCH
E01‑1 ENGINE CASE (19)
E01‑2 CLUTCH COVER (17)
E02‑1 CYLINDER HEAD (40)
E02‑2 VALVE DRIVE (50)
E02‑3 TIMING DRIVE (16)
E03 IGNITION COVER (20)
E04 CRANKSHAFT (14)
E05 CLUTCH (20)
E06‑1-V2 MAIN SHAFT (16)
E06‑2-V2 COUNTER SHAFT (22)
E06‑3 SHIFTING MECHANISM (38)
E07 LUBRICATING SYSTEM (45)
E08 WATER PUMP COVER (13)
E09 STARTER (14)
E16 BALANCER SHAFT (7)
E17 THROTTLE@^INJECTOR (5)
E21 CYLINDER HEAD SYSTEM KIT (2)
E99 CHANGE A NEW ENGINE (0)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky PULLING RODC63532048104 |
Počet 1 | Cena 202 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky DEEP GROOVE BALL BEARINGSC0625060017 |
Počet 1 | Cena 715 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 11 |
Název součástky Kód součástky HEX NUT M20X1,5 H=6C90036073150 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky LOCK WASHER HLS 20C0252012103100 |
Počet 1 | Cena 373 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky INNER CLUTCH HUBC90032002000 |
Počet 1 | Cena 5 655 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky TOOTHED WASHERC90032021000 |
Počet 1 | Cena 1 336 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky OUTER CLUTCH HUB CPL.C90032001044 |
Počet 1 | Cena 17 333 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky OIL PUMP DRIVE WHEEL 32ZC90038001232 |
Počet 1 | Cena 855 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 17 |
Název součástky Kód součástky NEEDLE BEARING 26/35/25C0405263525 |
Počet 1 | Cena 2 097 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 18 |
Název součástky Kód součástky WASHER 26/47/2.8C90032020000 |
Počet 1 | Cena 155 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky SUPPORT RINGC90032035000 |
Počet 1 | Cena 435 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky SEGER RINGC0471120010 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky HEX BOLT M6C90032044000 |
Počet 3 | Cena 155 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky STOP PLATEC90032006000 |
Počet 1 | Cena 761 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky CLUTCH SPRINGC90032005000 |
Počet 3 | Cena 777 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky SPRING PLATEC90032041000 |
Počet 3 | Cena 264 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky PRESSURE CAPC90032003000 |
Počet 1 | Cena 3 511 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky CLUTCH PLATE PACKC90832011010 |
Počet 1 | Cena 9 309 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky SPRING RETAINERC90032034000 |
Počet 1 | Cena 1 305 Kč | |
|
Číslo na výkresu 99 |
Název součástky Kód součástky CLUTCH CPL.C90032100000 |
Počet 1 | Cena 24 839 Kč |
není skladem Poptat tento díl |
