E03 IGNITION COVER
E01‑1 ENGINE CASE (19)
E01‑2 CLUTCH COVER (17)
E02‑1 CYLINDER HEAD (40)
E02‑2 VALVE DRIVE (50)
E02‑3 TIMING DRIVE (16)

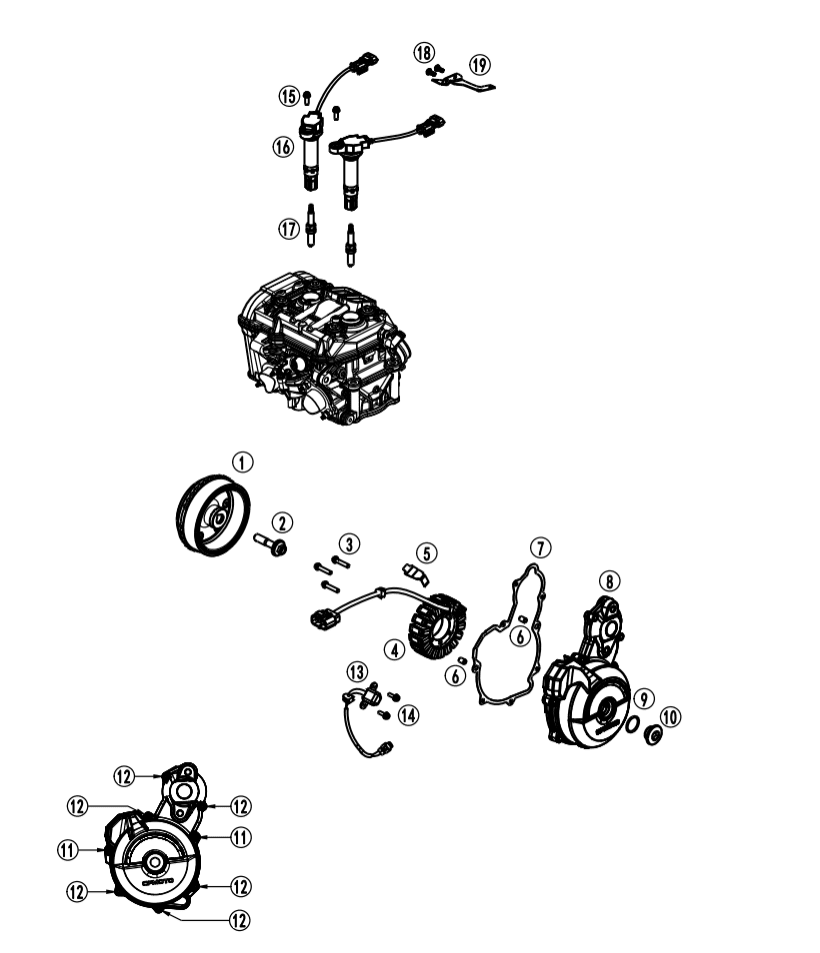

E03 IGNITION COVER (20)
E04 CRANKSHAFT (14)
E05 CLUTCH (20)
E06‑1-V2 MAIN SHAFT (16)
E06‑2-V2 COUNTER SHAFT (22)
E06‑3 SHIFTING MECHANISM (38)
E07 LUBRICATING SYSTEM (45)
E08 WATER PUMP COVER (13)
E09 STARTER (14)
E16 BALANCER SHAFT (7)
E17 THROTTLE@^INJECTOR (5)
E21 CYLINDER HEAD SYSTEM KIT (2)
E99 CHANGE A NEW ENGINE (0)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky ROTOR CPL.C90039005000 |
Počet 1 | Cena 5 640 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky SCREW PLUG M24X1,5C60030094000 |
Počet 1 | Cena 62,15 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 11 |
Název součástky Kód součástky HEX FLANGE BOLTC0000250603500 |
Počet 2 | Cena 31,07 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SCREW M6X30C0025060306 |
Počet 6 | Cena 15,54 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky PICKUP SENSORC90039034000 |
Počet 1 | Cena 419 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 14 |
Název součástky Kód součástky HH COLLAR SCREW M5X16 T30 SSC0000250501600S |
Počet 2 | Cena 186 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky HH COLLAR SCREW M6X16 TX30C0000250601600 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky STICK COILC90039006100 |
Počet 2 | Cena 2 268 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky SPARK PLUG M10X1C90039093000 |
Počet 2 | Cena 963 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.8x1330118-480130010 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky RETAINING BRACKET SLS CPL.C90011038000 |
Počet 1 | Cena 174 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 2 |
Název součástky Kód součástky MAGNETIC BOLTC60339003000 |
Počet 1 | Cena 668 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky CYLINDER SCREW M6X16 SW5C0984060165 |
Počet 3 | Cena 15,54 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky STATORC90039004000 |
Počet 1 | Cena 3 092 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky CABEL RETAINING BRACKETC90039040020 |
Počet 1 | Cena 46,61 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 6 |
Název součástky Kód součástky FITTING SLEEVE 6X8X11C90030024000 |
Počet 2 | Cena 31,07 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky MAGNETO COVER SEAL GASKETC90030040100 |
Počet 1 | Cena 373 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 8 |
Název součástky Kód součástky IGNITION COVERC9003000200024 |
Počet 1 | Cena 1 989 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 8 |
Název součástky Kód součástky IGNITION COVERC90030002000FBP |
Počet 1 | Cena 4 490 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 9 |
Název součástky Kód součástky FITTING SLEEVE 24X2,5C07700240251 |
Počet 1 | Cena 46,61 Kč |
