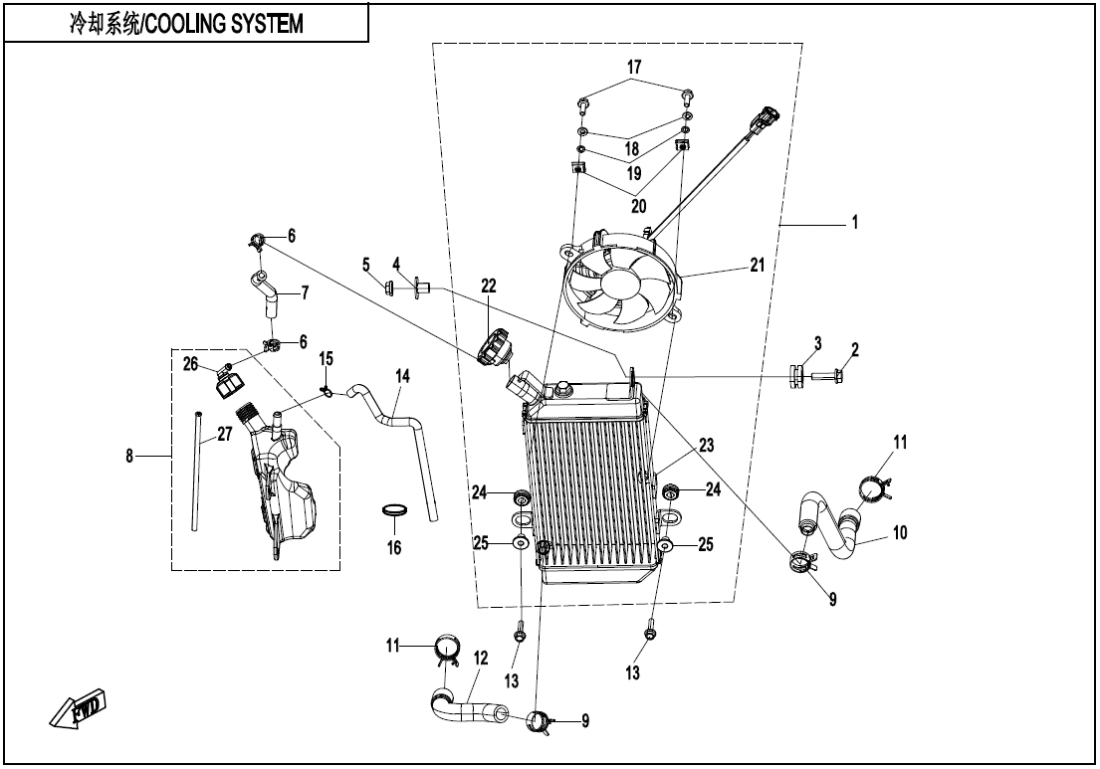

F18 COOLING SYSTEM
F01 LOCK KIT (4)
F02 MUFFER (13)
F03‑1 FRAME 1 (35)
F03‑2 FRAME 2 (8)
F03‑3 GEARSHIFT LEVER (7)
F04‑1 PLASTICS 1 (6)
F04‑2 PLASTICS 2 (7)
F04‑3 PLASTICS 3 (5)
F04‑4 PLASTICS 4 (3)
F04‑5 PLASTICS 5 (8)
F04‑6 PLASTICS 6 (9)
F04‑7 PLASTICS 7 (8)
F05 FRONT SUSPENSION (15)
F06 REAR SUSPENSION (9)
F07 FRONT WHEEL (7)
F08‑V1 BRAKE SYSTEM (21)
F08‑V2 BRAKE SYSTEM (23)
F10 STEERING SYSTEM (13)
F11 REAR WHEEL (21)
F12 FUEL TANK (14)
F13 SEAT ASSY (11)
F14 FOOTREST (27)
F15 ELECTRIC SYSTEM (28)
F16 LIGHTS (13)
F17 DASHBOARD (1)
F18 COOLING SYSTEM (19)
F19‑1 WARNING DECAL (3)
F19‑2 MODEL DECAL (0)
F19‑3 L FUEL TANK LABEL (2)
F19‑4 EAC LABEL(KAZAKHATAN AND RUSSIA) (1)
F19‑5 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F19‑6 NOISE LABEL(AUSTRALIA) (0)
F20 TOOLS (3)
F36 FUEL VAPORIZATION SYSTEM (7)
F38‑A OWNERS MANUAL (1)
F38‑B AUSTRALIA WARRANTY CARD (1)
F41 AIR FILTER (14)
MOTOR (292)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky RADIATOR FAN ASSY6KMV-181000-M301 |
Počet 1 | Cena 6 370 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 10 |
Název součástky Kód součástky RADIATOR WATER INLET HOSE6KMV-180001-M300 |
Počet 1 | Cena 140 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 11 |
Název součástky Kód součástky Objímka30605-127060 |
Počet 2 | Cena 46,61 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky RADIATOR WATER OUTLET HOSE6KMV-180002-M300 |
Počet 1 | Cena 93,22 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BOLT M6x2530006-060025870 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky RESERVOIR OVERFLOW HOSE6KMV-180004-M300 |
Počet 1 | Cena 46,61 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 15 |
Název součástky Kód součástky CLAMP A1030601-110010 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky TIE BAND801F-100101 |
Počet 1 | Cena 31,07 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky Podložka30303-060010 Alternativy: 30303-060112 |
Počet 2 | Cena 15,54 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 19 |
Název součástky Kód součástky Podložka30304-060410 Alternativy: 30306-060142 |
Počet 2 | Cena 15,54 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 2 |
Název součástky Kód součástky BOLT M8x3030006-080030870 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky NUT CLIP M68030-040800-00001 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky FAN MOTOR ASSY6KMV-181200-B000 |
Počet 1 | Cena 2 284 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 22 |
Název součástky Kód součástky FILLER CAP6AQV-181500-7101 |
Počet 1 | Cena 637 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 23 |
Název součástky Kód součástky RADIATOR ASSY6KMV-181100-M300 |
Počet 1 | Cena 4 164 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 24 |
Název součástky Kód součástky DAMPING RUBBER MAT6KM#-181001-8001 |
Počet 2 | Cena 46,61 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky RUBBER CUSHION TUBE, RADIATOR9060-180029 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky RESERVOIR COVER ASSY6KMV-180100-M300-21 |
Počet 1 | Cena 93,22 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 27 |
Název součástky Kód součástky PIPE, RESERVOIR TANK6WWV-180011-5000 |
Počet 1 | Cena 116 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 3 |
Název součástky Kód součástky DAMPERⅡ, RADIATORA000-180005 |
Počet 1 | Cena 46,61 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky SLEEVE, RADIATOR DAMPING RUBBER MAT 2A000-180010-20000 |
Počet 1 | Cena 31,07 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky Matice30202-080110 Alternativy: 30202-080140 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky Objímka30601-212570 |
Počet 2 | Cena 31,07 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky RESERVOIR CONNECTING PIPE6KMV-180003-M300 |
Počet 1 | Cena 46,61 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 8 |
Název součástky Kód součástky RESERVOIR ASSEMBLY6KMV-180100-M301 |
Počet 1 | Cena 419 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 9 |
Název součástky Kód součástky Objímka30601-223050 |
Počet 2 | Cena 46,61 Kč |
