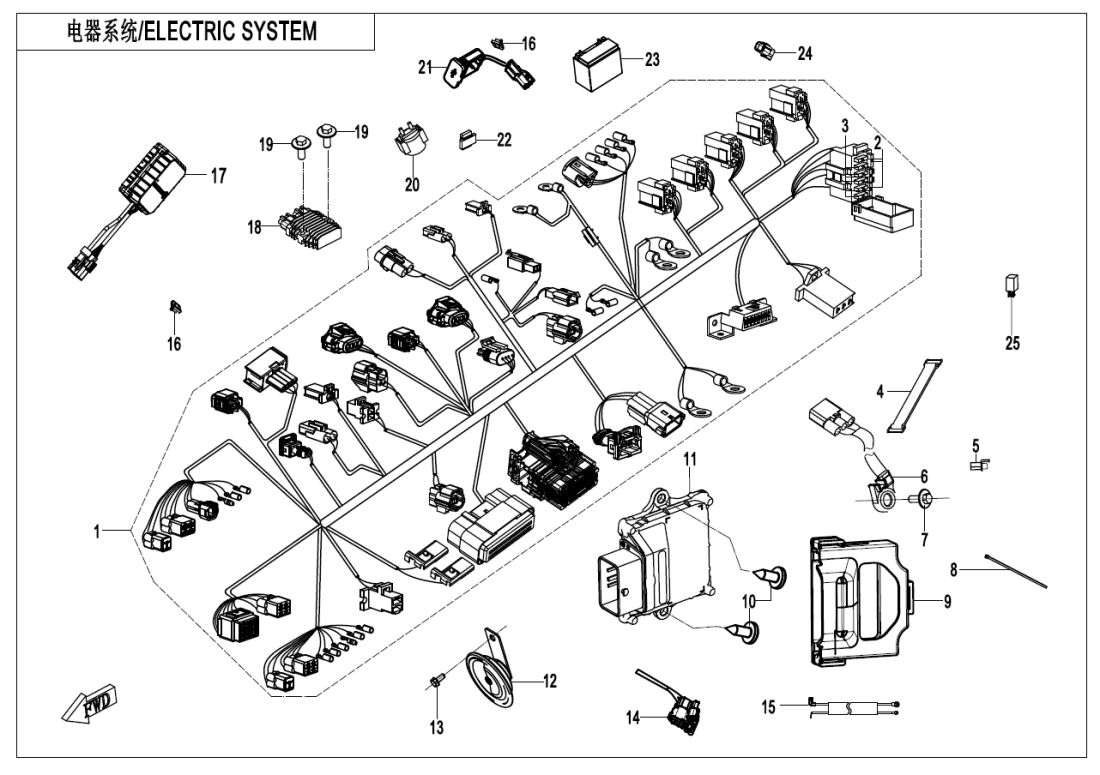

F15 ELECTRIC SYSTEM
F01 LOCK KIT (4)
F02 MUFFER (13)
F03‑1 FRAME 1 (35)
F03‑2 FRAME 2 (8)
F03‑3 GEARSHIFT LEVER (7)
F04‑1 PLASTICS 1 (6)
F04‑2 PLASTICS 2 (7)
F04‑3 PLASTICS 3 (5)
F04‑4 PLASTICS 4 (3)
F04‑5 PLASTICS 5 (8)
F04‑6 PLASTICS 6 (9)
F04‑7 PLASTICS 7 (8)
F05 FRONT SUSPENSION (15)
F06 REAR SUSPENSION (9)
F07 FRONT WHEEL (7)
F08‑V1 BRAKE SYSTEM (21)
F08‑V2 BRAKE SYSTEM (23)
F10 STEERING SYSTEM (13)
F11 REAR WHEEL (21)
F12 FUEL TANK (14)
F13 SEAT ASSY (11)
F14 FOOTREST (27)
F15 ELECTRIC SYSTEM (28)
F16 LIGHTS (13)
F17 DASHBOARD (1)
F18 COOLING SYSTEM (19)
F19‑1 WARNING DECAL (3)
F19‑2 MODEL DECAL (0)
F19‑3 L FUEL TANK LABEL (2)
F19‑4 EAC LABEL(KAZAKHATAN AND RUSSIA) (1)
F19‑5 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F19‑6 NOISE LABEL(AUSTRALIA) (0)
F20 TOOLS (3)
F36 FUEL VAPORIZATION SYSTEM (7)
F38‑A OWNERS MANUAL (1)
F38‑B AUSTRALIA WARRANTY CARD (1)
F41 AIR FILTER (14)
MOTOR (292)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky MAIN CABLE6KMV-150100-2800 |
Počet 1 | Cena 12 398 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 10 |
Název součástky Kód součástky SCREW M6x1230102-060012810 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky ECM ASSY6KMV-001000-2800 |
Počet 1 | Cena 4 987 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 12 |
Název součástky Kód součástky HORN6KWV-150600-1000 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky INNER HEX SCREW M6x256WWV-047002-5000 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky LICENSE LIGHT ADAPTER CABLE6KMV-150176-M300 |
Počet 1 | Cena 559 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 15 |
Název součástky Kód součástky START MOTOR POSITIVE/NEGATIVE CABLE6KMV-150200-M300 |
Počet 1 | Cena 653 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 16 |
Název součástky Kód součástky CLIPCFCV-CBC005-2000-M1 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky Jednotka T-BOXSN1V-691100-1201-11 |
Počet 1 | Cena 6 943 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky Jednotka T-BOXSN1V-691100-1301-11 |
Počet 1 | Cena 6 943 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 17 |
Název součástky Kód součástky Jednotka T-BOXSN1V-691100-1401-11 |
Počet 1 | Cena 6 943 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 17 |
Název součástky Kód součástky Jednotka T-BOXSN1V-691100-1501-11 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 17 |
Název součástky Kód součástky Jednotka T-BOXSN1V-691100-1601-11 |
Počet 1 | Cena 13 905 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 18 |
Název součástky Kód součástky REGULATOR6KJC-177000-8000 |
Počet 1 | Cena 1 056 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 19 |
Název součástky Kód součástky INNER HEX SCREW M6x166WWV-046802-5000 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky FUSE 10A806A-151302 |
Počet 3 | Cena 58,08 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky STARTER RELAY6AQV-150510-7101 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 20 |
Název součástky Kód součástky STARTER RELAY6AQV-150510-7100 |
Počet 1 | Cena 581 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky USB OUTLET SOCKETFA8V-150600-1001-10 |
Počet 1 | Cena 1 134 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky USB OUTLET SOCKET ASSY8AJV-151200-1100-M1 |
Počet 1 | Cena 870 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 22 |
Název součástky Kód součástky RUBBER SLEEVE, FLASHER6100-150500 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky BATTERY6KMV-151600-M000-M1 |
Počet 1 | Cena 1 531 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky PLUG, T-BOX CONNECTORCFCV-156103-2000 |
Počet 1 | Cena 160 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 25 |
Název součástky Kód součástky AUXILIARY RELAY5BY4-150330 |
Počet 4 | Cena 203 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky FUSE806A-151303 Alternativy: 806A-151305 |
Počet 6 | Cena 15,54 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 4 |
Název součástky Kód součástky TIE BAND, BATTERY9RHV-150700-1000 |
Počet 1 | Cena 77,68 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 4 |
Název součástky Kód součástky BATTERY TIE BAND9RHV-150700-1001 |
Počet 1 | Cena 93,22 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 5 |
Název součástky Kód součástky DIODE, STARTER6090-150500 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky SIDE STAND ASSY6KMV-151500-3000 |
Počet 1 | Cena 466 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky BOLT, M6X166NQ#-000204-6001 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky TIE BAND8010-150003 |
Počet 24 | Cena 15,54 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky ECU RUBBER SLEEVE6KMV-001300-M300 |
Počet 1 | Cena 124 Kč |
