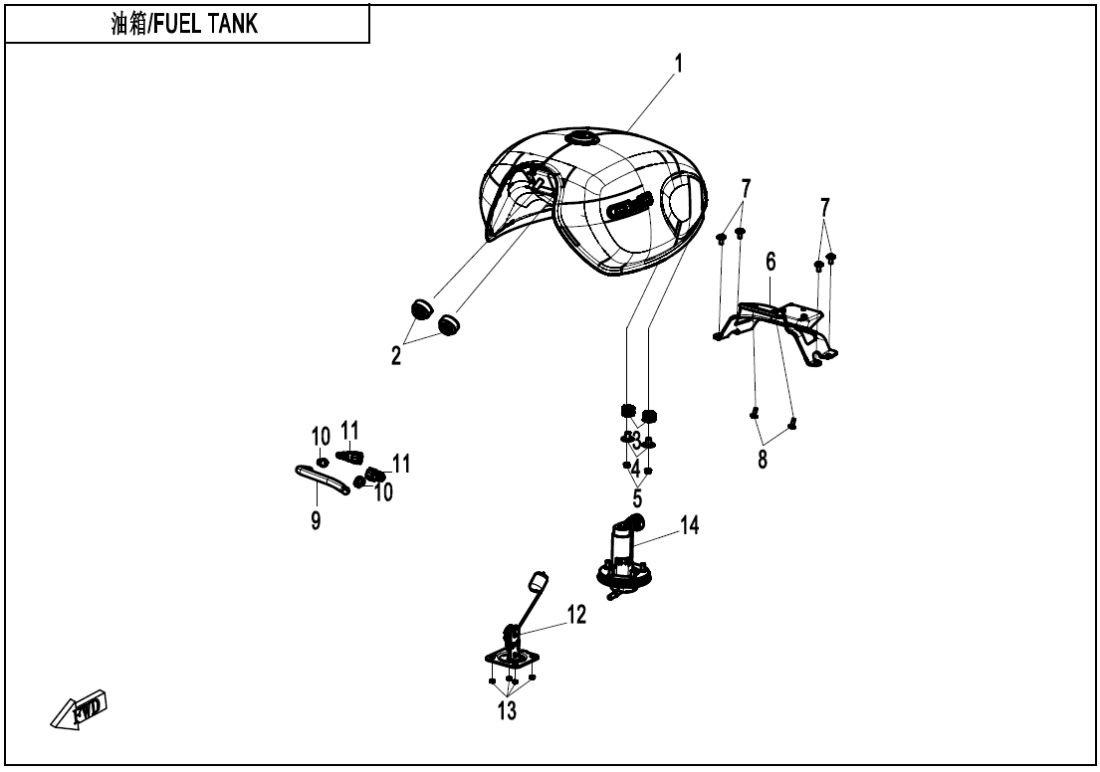

F12 FUEL TANK
F01 LOCK KIT (4)
F02 MUFFER (13)
F03‑1 FRAME 1 (35)
F03‑2 FRAME 2 (8)
F03‑3 GEARSHIFT LEVER (7)
F04‑1 PLASTICS 1 (6)
F04‑2 PLASTICS 2 (7)
F04‑3 PLASTICS 3 (5)
F04‑4 PLASTICS 4 (3)
F04‑5 PLASTICS 5 (8)
F04‑6 PLASTICS 6 (9)
F04‑7 PLASTICS 7 (8)
F05 FRONT SUSPENSION (15)
F06 REAR SUSPENSION (9)
F07 FRONT WHEEL (7)
F08‑V1 BRAKE SYSTEM (21)
F08‑V2 BRAKE SYSTEM (23)
F10 STEERING SYSTEM (13)
F11 REAR WHEEL (21)
F12 FUEL TANK (14)
F13 SEAT ASSY (11)
F14 FOOTREST (27)
F15 ELECTRIC SYSTEM (28)
F16 LIGHTS (13)
F17 DASHBOARD (1)
F18 COOLING SYSTEM (19)
F19‑1 WARNING DECAL (3)
F19‑2 MODEL DECAL (0)
F19‑3 L FUEL TANK LABEL (2)
F19‑4 EAC LABEL(KAZAKHATAN AND RUSSIA) (1)
F19‑5 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F19‑6 NOISE LABEL(AUSTRALIA) (0)
F20 TOOLS (3)
F36 FUEL VAPORIZATION SYSTEM (7)
F38‑A OWNERS MANUAL (1)
F38‑B AUSTRALIA WARRANTY CARD (1)
F41 AIR FILTER (14)
MOTOR (292)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky FUEL TANK WITH DECAL ASSEMBLY6KMV-122000-M301-10 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 1 |
Název součástky Kód součástky FUEL TANK ASSEMBLY6KMV-121000-M300-0BM00 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 1 |
Název součástky Kód součástky FUEL TANK ASSEMBLY6KMV-121000-M300-0RT00 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 1 |
Název součástky Kód součástky FUEL TANK ASSY6KMV-121000-M300-0HC00 |
Počet 1 | Cena 14 542 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CLAMP Dia 14.5A6070-120400 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky QUICK JOINT6090-120210 |
Počet 2 | Cena 218 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky Objímka8AJV-120210-1000-M1 |
Počet 2 | Cena 124 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky FUEL LEVEL SENSOR6KMV-170200-M301-M1 |
Počet 1 | Cena 715 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 13 |
Název součástky Kód součástky NUT M630202-060110 Alternativy: 30204-060810 |
Počet 4 | Cena 15,54 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky FUEL PUMP ASSEMBLY6KMV-150900-M300 |
Počet 1 | Cena 2 564 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 2 |
Název součástky Kód součástky CUSHION RUBBER WAHSER6AQV-120002-7100 |
Počet 2 | Cena 31,07 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky RUBBER SLEEVE, FRONT LICENSE BRACKET5020-031001 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky RUBBER SLEEVE LINER, FRONT LICENSE BRACKET5020-031002 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky NUT M630204-060810 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky FUEL TANK REAR LOWER BRACKET ASSEMBLY6KMV-120030-M300-0BP00 |
Počet 1 | Cena 559 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 7 |
Název součástky Kód součástky INNER HEX SCREW M6x166WWV-046802-5000 |
Počet 4 | Cena 15,54 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky M5x14 INNER HEX SCREW6WWV-047101-5000 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky HIGH-PRESSURE FUEL HOSE ASSEMBLY6KMV-120010-M300 |
Počet 1 | Cena 233 Kč |
není skladem Poptat tento díl |
