Motor

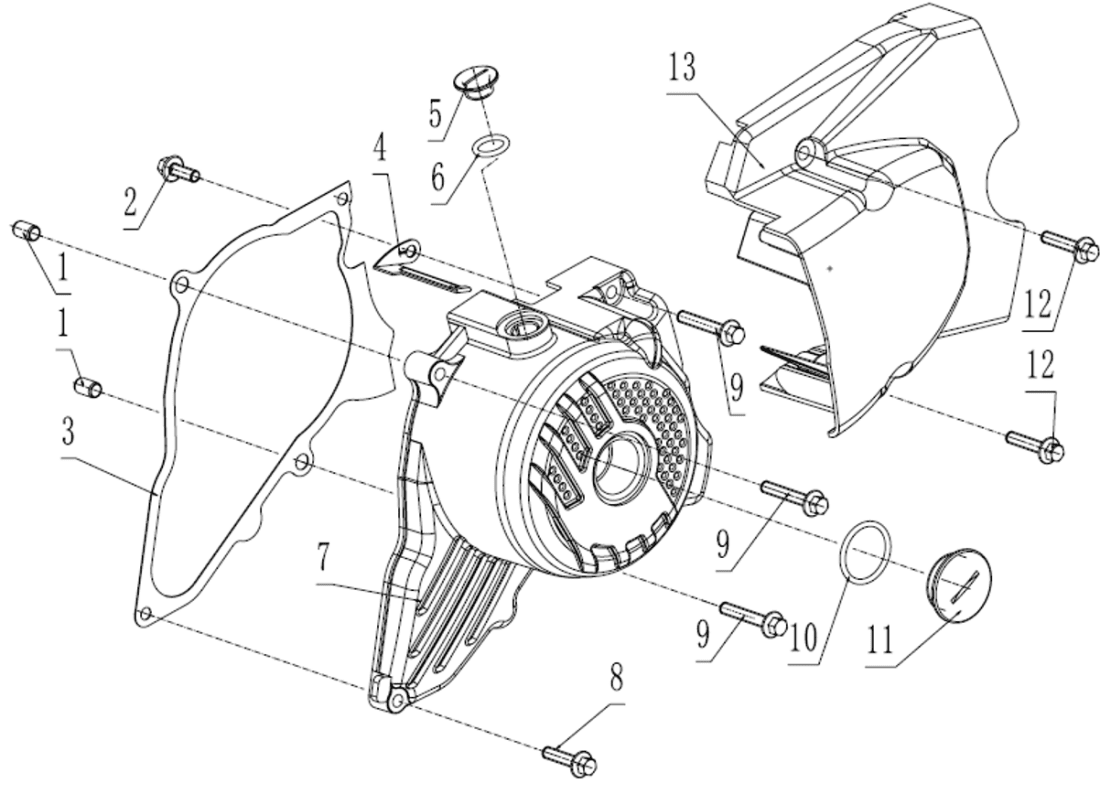

Levý kryt klikové skříně
HLAVY VÁLCŮ (15)
Sestava válce (9)
Ventilový mechanismus (18)
Pravý kryt klikové skříně (28)
Levý kryt klikové skříně (13)
Sestava spojky (20)
Olejové čerpadlo (17)
Levá polovina klikové skříně (26)
Pravá polovina klikové skříně (8)
Sestava klikové hřídele a ojnice / píst (13)
Hlavní hřídel a předlohový hřídel převodovky (24)
Sestava hřídele startovací páky (18)
Mechanismus řazení (22)
MAGNETO KOMP (5)
Mechanismus elektrického spouštění (6)
Elektrika (4)
VSTUPNÍ SYSTÉM (6)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky Čep, φ8×12×φ6.3101037-0071 |
Počet 2 | Cena 2,69 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky Šroub M6×16101037-0072 |
Počet 1 | Cena 3,46 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky Gasket L.Crankcase Cover101037-0073 |
Počet 1 | Cena 129 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 4 |
Název součástky Kód součástky Fixing Plate Magneto Cable101037-0074 |
Počet 1 | Cena 11,92 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky Kontroulní šroub, malý101037-0075 |
Počet 1 | Cena 23,84 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky O-Ring,φ13.2×2.65101037-0076 |
Počet 1 | Cena 1,92 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky Přední díl Levý kryt klikové skříně101037-0077 |
Počet 1 | Cena 1 197 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky Šroub M6×25101037-0078 |
Počet 1 | Cena 4,24 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky Šroub M6×35101037-0079 |
Počet 3 | Cena 4,62 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky O-kroužek, φ27.4×2.65101037-0080 |
Počet 1 | Cena 3,07 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky Kontrolní šroub, velký101037-0081 |
Počet 1 | Cena 44,21 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky Šroub M6×28101037-0082 |
Počet 2 | Cena 4,62 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Zadní díl Levý kryt klikové skříně101037-0083 |
Počet 1 | Cena 426 Kč |
