Motor

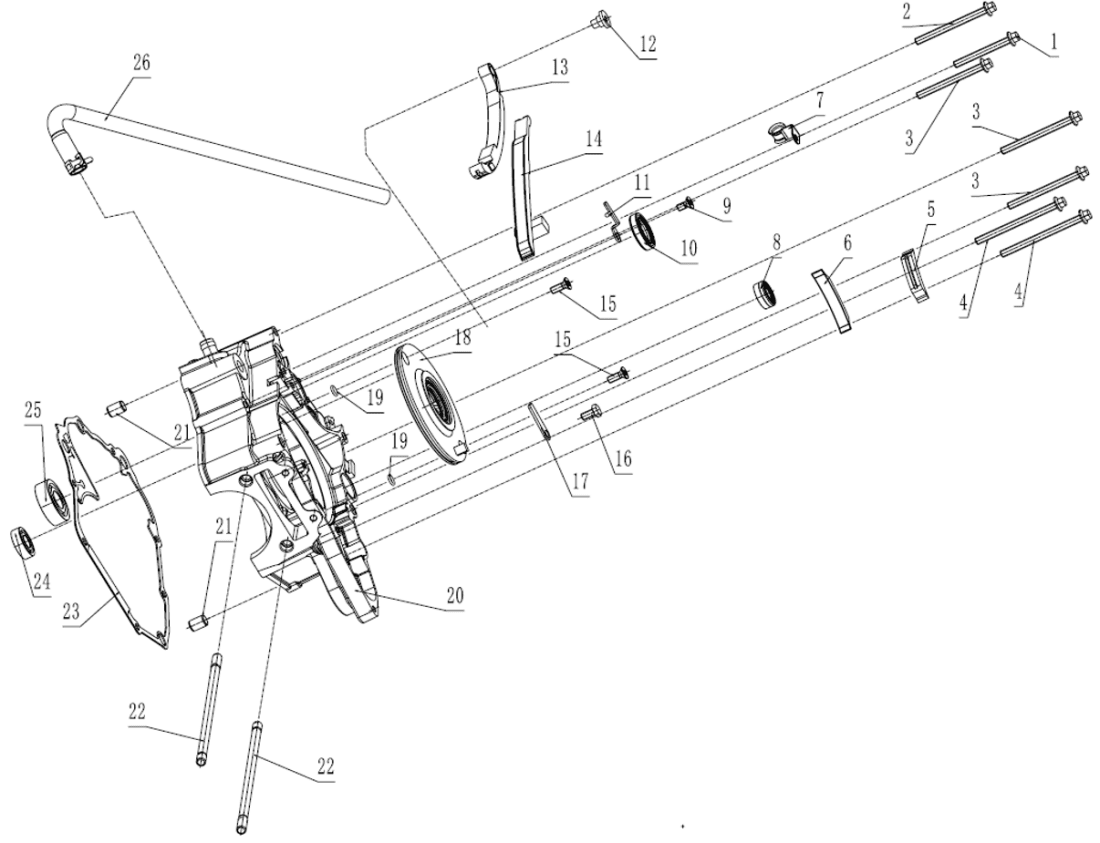

Levá polovina klikové skříně
HLAVY VÁLCŮ (15)
Sestava válce (9)
Ventilový mechanismus (18)
Pravý kryt klikové skříně (28)
Levý kryt klikové skříně (13)
Sestava spojky (20)
Olejové čerpadlo (17)
Levá polovina klikové skříně (26)
Pravá polovina klikové skříně (8)
Sestava klikové hřídele a ojnice / píst (13)
Hlavní hřídel a předlohový hřídel převodovky (24)
Sestava hřídele startovací páky (18)
Mechanismus řazení (22)
MAGNETO KOMP (5)
Mechanismus elektrického spouštění (6)
Elektrika (4)
VSTUPNÍ SYSTÉM (6)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky Šroub M6×55101037-0121 |
Počet 1 | Cena 6,55 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky Šroub M6×65101037-0122 |
Počet 1 | Cena 7,68 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky Šroub M6×70101037-0123 |
Počet 3 | Cena 8,46 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky Šroub M6×80101037-0124 |
Počet 2 | Cena 9,99 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky Montážní deska na ochranu řetězu101037-0125 |
Počet 1 | Cena 63,43 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky Montážní vodicí deska101037-0126 |
Počet 1 | Cena 54,60 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky Svorka vysokonapěťového drátu101037-0127 |
Počet 1 | Cena 3,84 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky Olejové těsnění 11.6×24×10101037-0128 |
Počet 1 | Cena 81,89 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky Vrut, M6×12101037-0129 |
Počet 1 | Cena 2,31 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky Olejové těsnění 17×29×5101037-0130 |
Počet 1 | Cena 91,11 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky Přítlačná deska spínače řazení101037-0131 |
Počet 1 | Cena 4,62 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky Šroub101037-0132 |
Počet 1 | Cena 14,22 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Napínák101037-0133 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky Vodící lišta řetězu101037-0134 |
Počet 1 | Cena 195 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Vrut, M6×16101037-0135 |
Počet 2 | Cena 2,69 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Šroub M6×12101037-0136 |
Počet 1 | Cena 3,84 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky Talířová startovací spojka101037-0137 |
Počet 1 | Cena 6,15 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky Chránič disku101037-0138 |
Počet 1 | Cena 310 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky O-kroužek,φ6.5×1.8101037-0139 |
Počet 2 | Cena 5,38 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky Levý blok klikové skříně101037-0140 |
Počet 1 | Cena 3 970 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 21 |
Název součástky Kód součástky Pin,φ10×14101037-0141 |
Počet 2 | Cena 3,07 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky Závrtný šroub válce B101037-0142 |
Počet 2 | Cena 64,20 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky Těsnění klikové skříně101037-0143 |
Počet 1 | Cena 186 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky ložisko 6001101037-0144 |
Počet 1 | Cena 227 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky Ložisko 6203101037-0145 |
Počet 1 | Cena 262 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky Potrubí101037-0146 |
Počet 1 | Cena 62,28 Kč |
