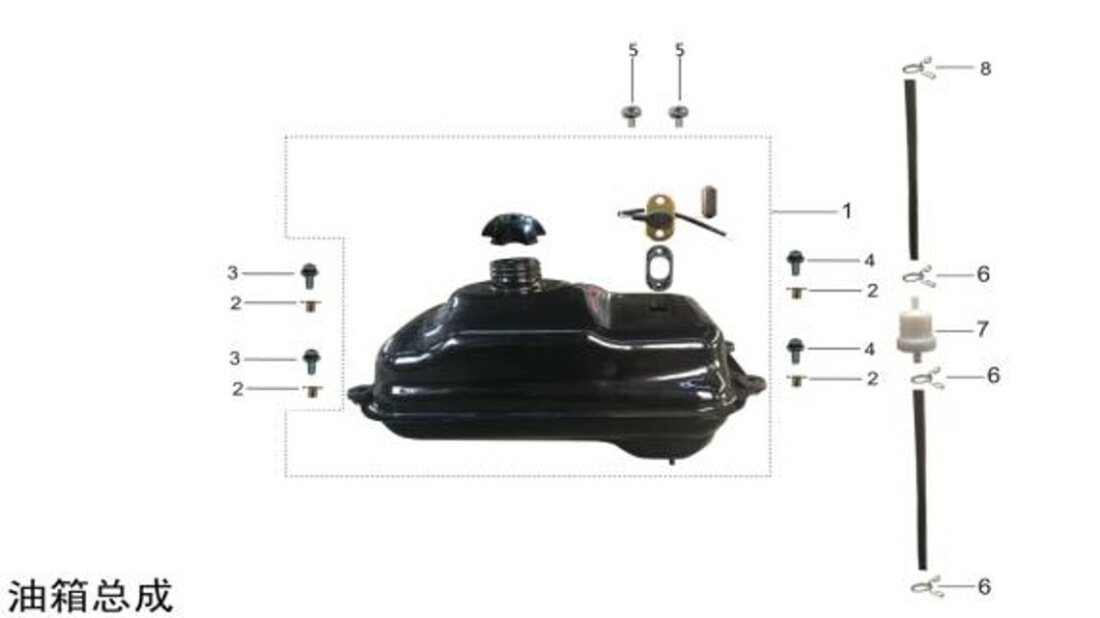

Sestava palivové nádrže
Motor (133)
Komponenty řízení (9)
Sestava přední brzdy (10)
Sestava brzdového pedálu (4)
Sestava zpětného zrcátka (2)
Sestava předního odečítání (3)
Komponenta sloupku řízení (22)
Sestava předního kola (11)
Sestava zadního kola (7)
Montáž rámu (15)
Spodní vahadlo (10)
Sestava vahadla (10)
Sestava zadní ploché vidlice (24)
Sestava zadního odečítání (3)
Sestavení motoru (11)
Sestava zadní nápravy (14)
Sestava karburátoru a vzduchového filtru (5)
Sestava tlumiče (5)
Elektrické součásti (25)
Sestava palivové nádrže (8)
Kombinace přední a zadní police (8)
Montáž krytu (19)
Sada samolepek (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky Oil tank assy.805002-0006 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 2 |
Název součástky Kód součástky Mount Bush103003-0001 |
Počet 4 | Cena 11,04 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky přírubový šroub M6*25903019-0006 |
Počet 2 | Cena 5,90 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky Bolt903019-0008-02 |
Počet 2 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 5 |
Název součástky Kód součástky Šroub903012-0007-02 |
Počet 2 | Cena 4,36 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky trubková spona906002-0001 |
Počet 3 | Cena 2,29 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky Palivový filtr108001-0001 |
Počet 1 | Cena 50,78 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky Pipe clip906002-0008 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
