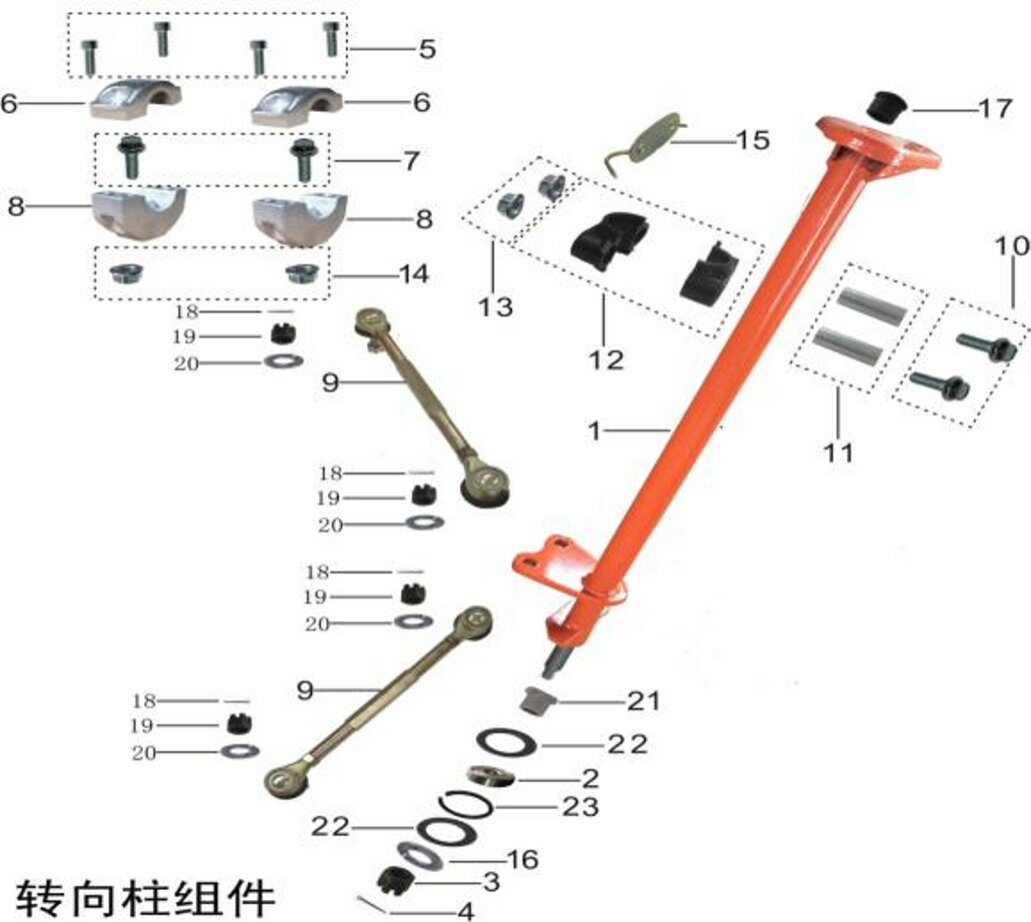

Komponenta sloupku řízení
Motor (133)
Komponenty řízení (9)
Sestava přední brzdy (10)
Sestava brzdového pedálu (4)
Sestava zpětného zrcátka (2)
Sestava předního odečítání (3)
Komponenta sloupku řízení (22)
Sestava předního kola (11)
Sestava zadního kola (7)
Montáž rámu (15)
Spodní vahadlo (10)
Sestava vahadla (10)
Sestava zadní ploché vidlice (24)
Sestava zadního odečítání (3)
Sestavení motoru (11)
Sestava zadní nápravy (14)
Sestava karburátoru a vzduchového filtru (5)
Sestava tlumiče (5)
Elektrické součásti (25)
Sestava palivové nádrže (8)
Kombinace přední a zadní police (8)
Montáž krytu (19)
Sada samolepek (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky sloupku řízení566000-0012-02 |
Počet 1 | Cena 946 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky ložisko907001-0007 |
Počet 1 | Cena 65,12 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky drážkovaná matice903008-0010 |
Počet 1 | Cena 27,45 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky závlačka904002-0002-02 |
Počet 4 | Cena 0,53 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky Screw903013-0022-02 |
Počet 4 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 6 |
Název součástky Kód součástky stříbřitý horní zvedák601003-0004 |
Počet 2 | Cena 99,03 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky šroub M10*30*1,5 S14903017-0011 |
Počet 2 | Cena 19,47 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky Spodní klema řidítek601004-0005 |
Počet 2 | Cena 177 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky Tyč řízení603001-0008 |
Počet 2 | Cena 958 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 10 |
Název součástky Kód součástky přírubový šroub M8*60903018-0016 |
Počet 2 | Cena 19,47 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky zvedací pouzdro902001-0015 |
Počet 2 | Cena 36,23 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky zvedák sloupku řízení601004-0017 |
Počet 2 | Cena 38,09 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Matka.903007-0004-02 |
Počet 2 | Cena 4,07 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky matice903007-0007 |
Počet 2 | Cena 7,62 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky zvedací talíř601004-0018 |
Počet 1 | Cena 45,70 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky podložka903002-0010 |
Počet 2 | Cena 2,36 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky zástrčka908004-0004 |
Počet 1 | Cena 14,24 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky drážkovaná matice903008-0009 |
Počet 4 | Cena 22,02 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky Flat washer903002-0008-02 |
Počet 4 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 21 |
Název součástky Kód součástky pouzdro sloupku řízení902002-0030 |
Počet 1 | Cena 62,84 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky těsnění908001-0002 |
Počet 2 | Cena 14,85 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky Detent ring903004-0001 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
