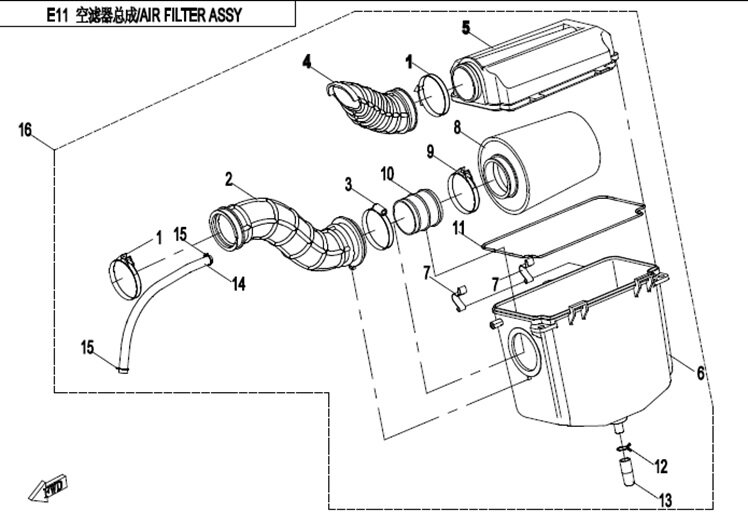

| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky CLAMP 6701A0-110003 |
Cena 58,03 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky EXHAUST PIPE0GQ0-110005 Alternativy: 0GQ0-110005-10000 |
Cena 392 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky CLAMP0GR0-110008 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 4 |
Název součástky Kód součástky PIPE,AIR INTAKE0GR0-110003 |
Cena 189 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky UPPER HOUSING,AIR FILTER0GR0-110002 Alternativy: 0GR0-110002-10000 |
Cena 160 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky LOWER HOUSING,AIR FILTER0GR0-110001 Alternativy: 0GR0-110001-10000 |
Cena 392 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky CLASP0180-110003 |
Cena 58,03 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky Vzduchový filtr0800-112000 Alternativy: 0800-112000-20010 |
Cena 798 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky CLAMP 640120-110001 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CONNECT PIPE,FILER ELEMENT0GR0-110004 |
Cena 174 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SEAL RING,AIR FILTER0GR0-110006 |
Cena 160 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky CLAMP A1730601-117010 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky OIL STORAGE HOSE0180-110005 |
Cena 102 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BREATHER HOSE,CRANKCASE0GR0-110007 |
Cena 305 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky CLAMP A1230601-112010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky AIR FILTER ASSY0GQ0-110000 |
Cena cena není stanovena | není skladem |
