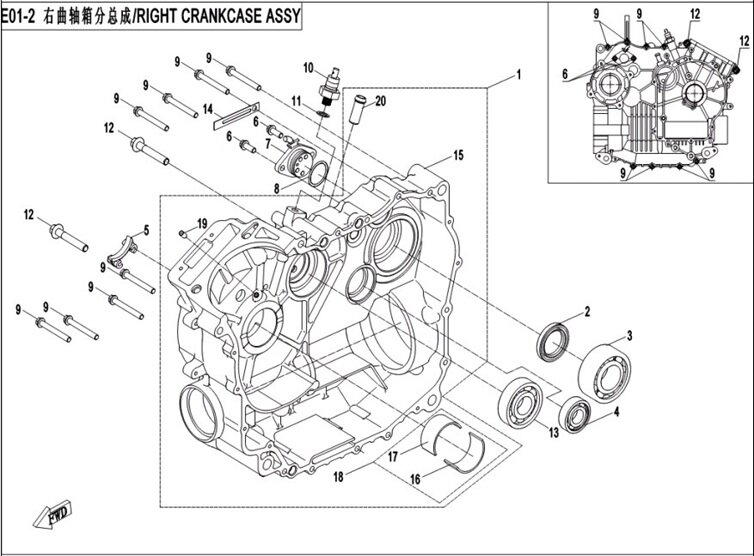

Pravý blok motoru
Levý blok motoru (36)
Pravý blok motoru (25)
CVT blok (22)
Víko levého bloku motoru (24)
Víko hlavy válce (6)
Hlava válce (36)
Tělo válce (10)
Hlava válce + válec (4)
Vačková hřídel (10)
Magneto stator (5)
Kliková hřídel + písty (17)
Variátor CVT (9)
Převodovka I (17)
Převodovka II (27)
Převodovka III (33)
Olejová pumpa (16)
Vodní pumpa (11)
Startér (9)
Vzduchový filtr (16)
Elektrický systém EFI (13)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky RIGHT CRANKCASE ASSY0GR0-012100 |
Cena 9 865 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky OIL SEAL30X45X70180-012006 Alternativy: 0180-012006-00001 |
Cena 174 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky BEARING 3206A30499-03000 |
Cena 2 887 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky BEARING 620330400-01704 |
Cena 392 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky CHAIN GUARD0800-011007 |
Cena 29,02 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky BOLT M6x160010-090005-0010 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 7 |
Název součástky Kód součástky GEAR SENSOR ASSY.0800-012200 |
Cena 696 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky GEAR SENSOR0800-012200-1000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 8 |
Název součástky Kód součástky O-SEAL RING 24×2.50180-023002 |
Cena 43,52 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky BOLT M6x500010-013010-0010 |
Cena 29,02 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky SWITCH, OIL PRESSURE01A0-012200 Alternativy: 0800-012401 |
Cena 392 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky WASHER 100010-060010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BOLT M8×500040-012006-0010 |
Cena 43,52 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BEARING30400-02200 |
Cena 261 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky WIRE CLAMP0180-014010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky CRANKCASE, RH0GR0-012101-00011 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15-1 |
Název součástky Kód součástky CRANKCASE, RH0GR0-012101-00021 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky PLAIN BEARING 2 THIN0800-011103-0001 Alternativy: 0800-011103-00011 |
Cena 116 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky PLAIN BEARING 2 THICK0800-011103-0002 Alternativy: 0800-011103-00021 |
Cena 131 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky PLAIN BEARING 1 THIN0800-011102-0001 Alternativy: 0800-011102-00011 |
Cena 116 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky PLAIN BEARING 1 THICK0800-011102-0002 Alternativy: 0800-011102-00021 |
Cena 131 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky MAIN PLAIN BEARING ASSY0800-0111A0 |
Cena 450 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky MAIN PLAIN BEARING ASSY0800-0111B0 Alternativy: 0800-0111B0-00001 |
Cena 450 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky NIPPLE01A0-011003 |
Cena 29,02 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky JOINT, BREATHER HOSE0010-013006 |
Cena cena není stanovena | není skladem |
