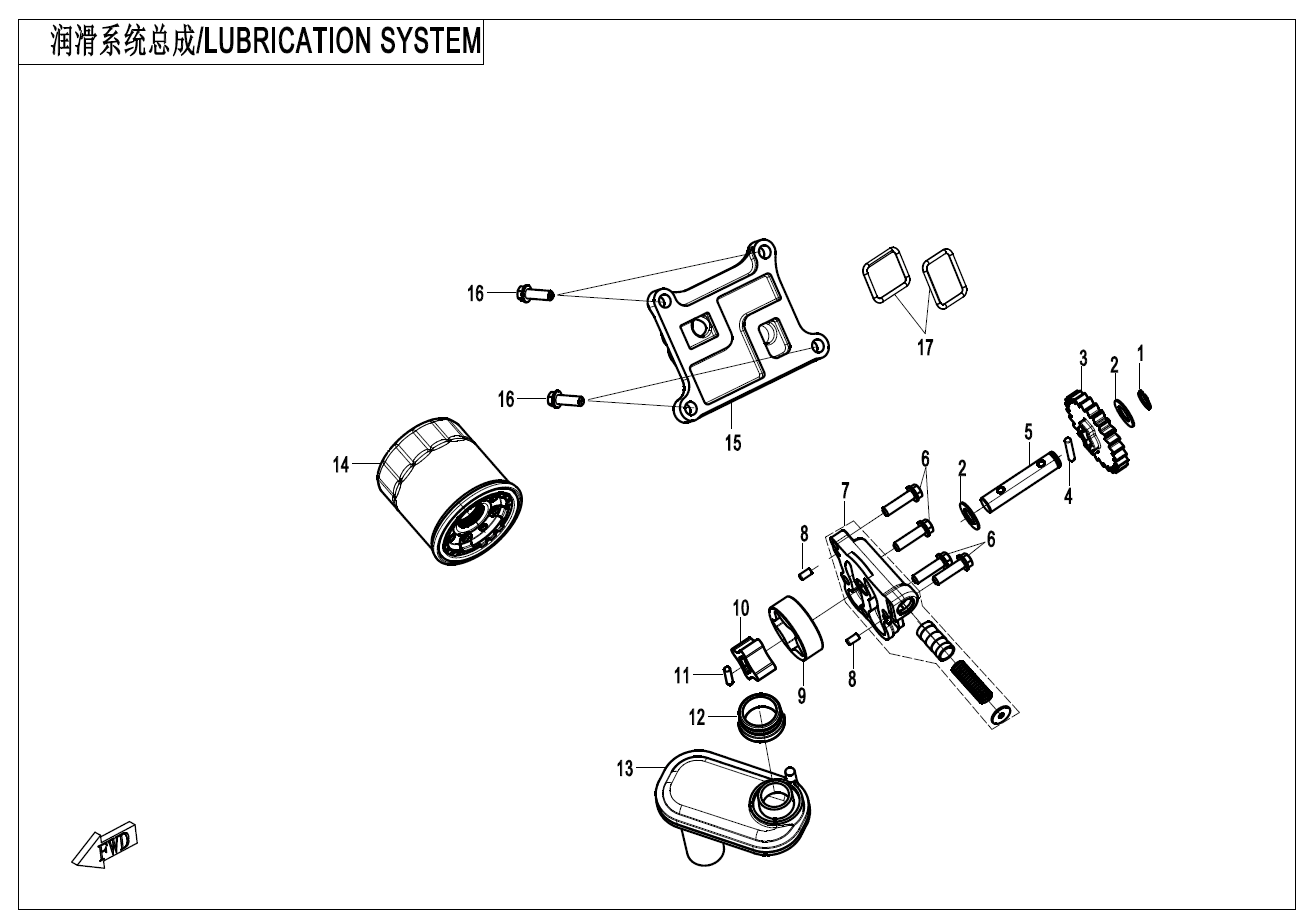

E07 OIL PUMP
E01‑1 UPPER @^ LOWER CRANKCASE ASSY (31)
E01‑2 LEFT@^ RIGHT SIDE COVER (18)
E01‑3 OIL PAN (5)
E02‑1 CYLINDER HEAD COVER (15)
E02‑2 CYLINDER HEAD(1) (20)
E02‑3 CYLINDER HEAD(2) (56)
E02‑4 CYLINDER HEAD(3) (4)
E02‑5 CAMSHAFT (18)
E03 MAGNETO (5)
E04‑1 CRANKSHAFT AND CONNECTING ROD(1) (13)
E04‑2 CRANKSHAFT AND CONNECTING ROD(2) (13)
E05‑A CLUTCH(FCC) (18)
E06‑1 TRANSMISSION SYSTEM(1) (26)
E06‑2-V1 TRANSMISSION SYSTEM(2) (38)
E06‑2-V2 TRANSMISSION SYSTEM(2) (40)
E07 OIL PUMP (18)
E08 WATER PUMP (4)
E09 STARTING SYSTEM (7)
E16 BALANCER SHAFT (11)
E17 THROTTLE@^INJECTOR (8)
E99 (0)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT1130801-01100 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky MAIN OIL PUMP INNER ROTOR0700-071004-00001 |
Počet 1 | Cena 62,15 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky ROLLER NEEDLE P4×15.830406-00400 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky GASKET, OIL SUCTION PAN0700-070101-00001 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky FILTER0SQV-073100-1000 |
Počet 1 | Cena 388 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky FILTER ASSY0SQV-073100-1001 |
Počet 1 | Cena 388 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 14 |
Název součástky Kód součástky Olejový filtr0700-070200-00001 |
Počet 1 | Cena 249 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 15 |
Název součástky Kód součástky OIL PASSAGE PLATE ASSY0SQV-012010-1000-0BP00 |
Počet 1 | Cena 559 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Šroub0010-023008-00001 |
Počet 4 | Cena 15,54 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky SEAL RING, OIL COOLER0SQV-072003-1000 |
Počet 2 | Cena 58,08 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 2 |
Název součástky Kód součástky Podložka0SQV-071003-1000 |
Počet 2 | Cena 77,68 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky GEAR, OIL PUMP0SQV-071001-1001 |
Počet 1 | Cena 334 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky ROLLER NEEDLE P4×21.830406-00402 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky SHAFT, OIL PUMP0SQV-071002-1000 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky BOLT M6x220010-022020-00002 |
Počet 4 | Cena 15,54 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky OIL PUMP COVER ASSY0SQV-071101-10A0 |
Počet 1 | Cena 699 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky ROLLER NEEDLE P4x7.830406-00401 |
Počet 2 | Cena 31,07 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky MAIN OIL PUMP OUTER ROTOR0700-071003-00001 |
Počet 1 | Cena 77,68 Kč |
